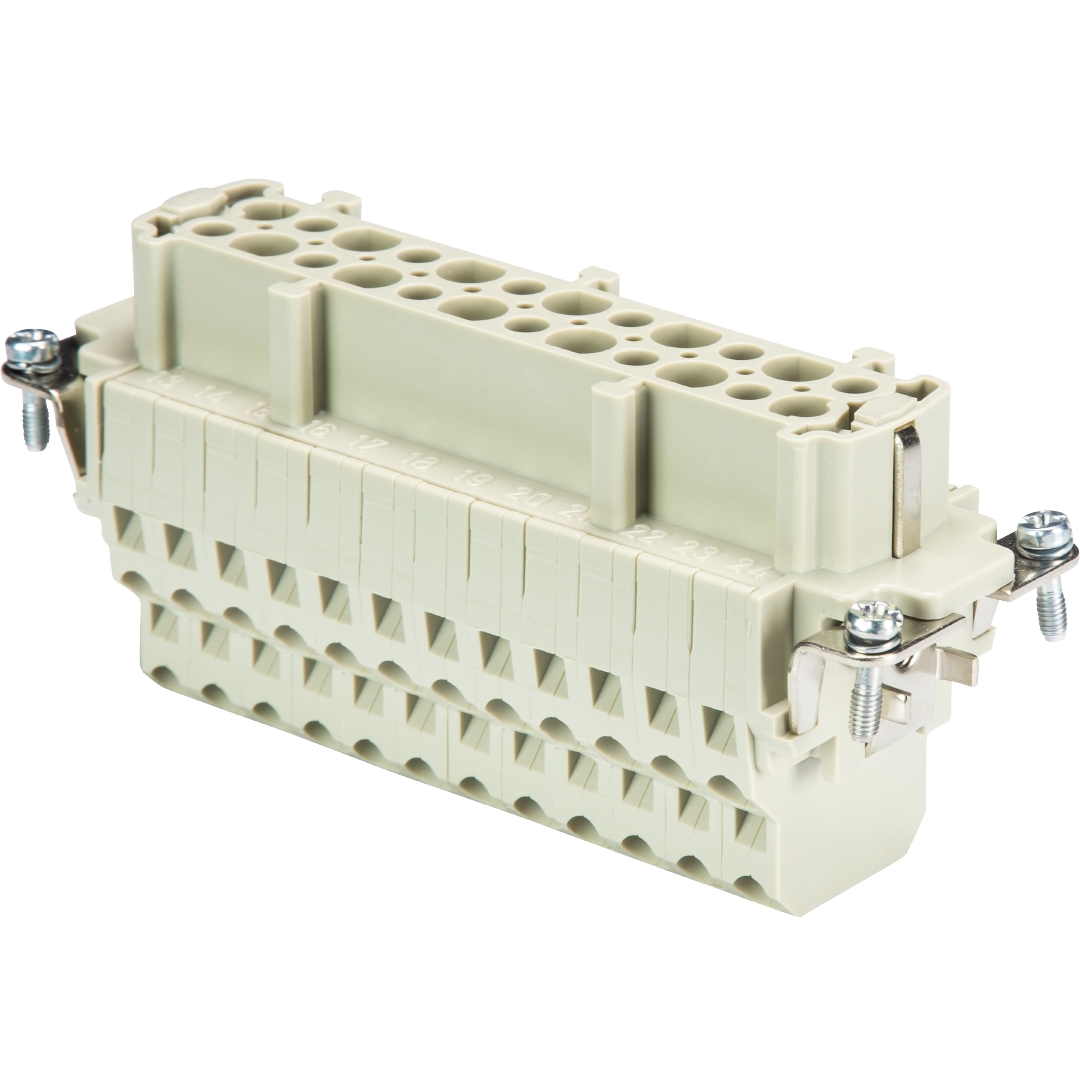

Buchseneinsatz BAS BUM 24 2,5 50 AG
Artikelnr. 70.502.2453.0
Buchseneinsatz revos basic, 24-polig, Bemessungsstrom: 16A, Bemessungsspannung: 500V, mit versilberten Kontakten
Überblick
Technische Daten
Zubehör
Passende Produkte
Downloads
Kaufmännische Daten
| Artikelnummer | 70.502.2453.0 |
|---|---|
| Artikelbezeichnung | |
| EAN | 4015573710696 |
| Mindestauftragsmenge | 1 |
| Ursprungsland | RO |
| Zolltarifnummer | 85366990 |
Verpackungsmaße
| Länge verpackt | 180 mm |
|---|---|
| Breite verpackt | 145 mm |
| Höhe verpackt | 34 mm |
| Bruttogewicht verpackt | 173.9 g |
| Volumen verpackt | 300 ccm |
| Nettogewicht Einzelteil | 171 g |
| Volumen Einzelteil | 300 ccm |
| Verpackungsart | Beutel |
| Verpackungsmenge | 1 St |
Zulassungen
Allgemein
| Ausführung | Buchseneinsatz |
|---|---|
| Baugröße (nach DIN 43880) | 24H |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Farbe | grau |
| Steckzyklen | 500 |
| Verschmutzungsgrad | 3 |
| Geeignet für Reiheneinbau | nein |
| Einsatztemperaturbereich min. | -40 °C |
| Einsatztemperaturbereich max. | 120 °C |
Anschlussdaten
| Anschlussart | Federkraftanschluss |
|---|---|
| Polzahl | 24 |
| Zzgl. Schaltkontakte | 0 |
| Polzahl zu Nennstrom 2 | 0 |
| Polzahl zu Nennstrom 3 | 0 |
| Gesamtpolzahl ohne Erdungskontakt | 24 |
| Mit Drahtschutz | ja |
| Leiterquerschnitt starr (ein-/mehrdrähtig) Min. | 0.5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) Max. | 2.5 mm² |
| Schutzkontakt | ja |
Technische Daten UL/CSA
| Nennspannung nach UL/CSA | 600 V |
|---|---|
| Nennstrom nach UL | 11.5 A |
| Nennstrom nach CSA | 11.5 A |
| Aderquerschnitt flexibler Draht Min. | 0.14 mm² |
| Aderquerschnitt flexibler Draht Max. | 2.5 mm² |
| Aderquerschnitt flexibler AWG-Draht | 26-14 AWG |
Ausführung
| Mit Gehäuse | nein |
|---|
Kontakte
| Kontaktmaterial | Kupferlegierung |
|---|---|
| Oberfläche | versilbert |
| Übergangswiderstand | 3 mOhm |
| Abisolierlänge | 10 mm |
Schrauben Antrieb/empf. Drehmoment
| Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben | H1/0,5-0,7 Nm |
|---|---|
| Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben | H2/1,2-1,6 Nm |
Technische Daten DIN EN 61984
| Nennspannung | 500 V |
|---|---|
| Nennspannung zu PE | 500 V |
| Nennstrom | 16 A |
| Bemessungsstoßspannung | 6 kV |
Klassifikation
| ETIM 5.0 | Kontakteinsatz für Industriesteckverbinder |
|---|---|
| ECLASS 8.1 | Kontakteinsatz für Industriesteckverbinder |
| ETIM 4.0 | Kontakteinsatz für Industriesteckverbinder |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ECLASS 11 | 27440205 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
Produktcompliance
| RoHS Konformitätsstatus | Konform mit Ausnahmen |
|---|---|
| ROHS Ausnahmen | III-6(c) |
| REACH-SVHC Konformitätsstatus | Deklarationspflichtig |
| REACH-SVHC Substanzen | Plumbum |
| REACH-SVHC CAS-Nummern | 7439-92-1 |
Passende Produkte
Dokumentation
| Dateiname | Beschreibung | Dateigröße | Dateityp |
|---|---|---|---|
| Datenblatt | - | 75.33kB |
Zulassung
| Dateiname | Beschreibung | Dateigröße | Dateityp |
|---|---|---|---|
| EG-Konformitätserklärung | - | 45.12kB | |
| UKCA-Konformitätserklärung | - | 39.31kB | |
| Zulassung CSA | - | 91.69kB | |
| Zulassung cURus | - | 67.47kB |
Produktcompliance
| Dateiname | Beschreibung | Dateigröße | Dateityp |
|---|---|---|---|
| REACH-SVHCzertifikat | - | 197.85kB |
Marketing
| Dateiname | Beschreibung | Dateigröße | Dateityp |
|---|---|---|---|
| Kataloge | - | 41.84MB |
Zeichnungen
| Dateiname | Beschreibung | Dateigröße | Dateityp |
|---|---|---|---|
| Maßbilder_TIF | - | 31.84kB | TIF |
| Maßbilder | - | 33.88kB |
CAD-Bilddaten
| Dateiname | Beschreibung | Dateigröße | Dateityp |
|---|---|---|---|
| 3D-Produktbilder | - | 159.73kB | |
| CAD-STEP-Daten | - | 750.77kB | STP |
| CAD-IGES-Daten | - | 2.41MB | IGS |
| CAD-JT-Daten | - | 527.13kB | JT |
Artikelnr. 70.502.2453.0
Buchseneinsatz revos basic, 24-polig, Bemessungsstrom: 16A, Bemessungsspannung: 500V, mit versilberten Kontakten
