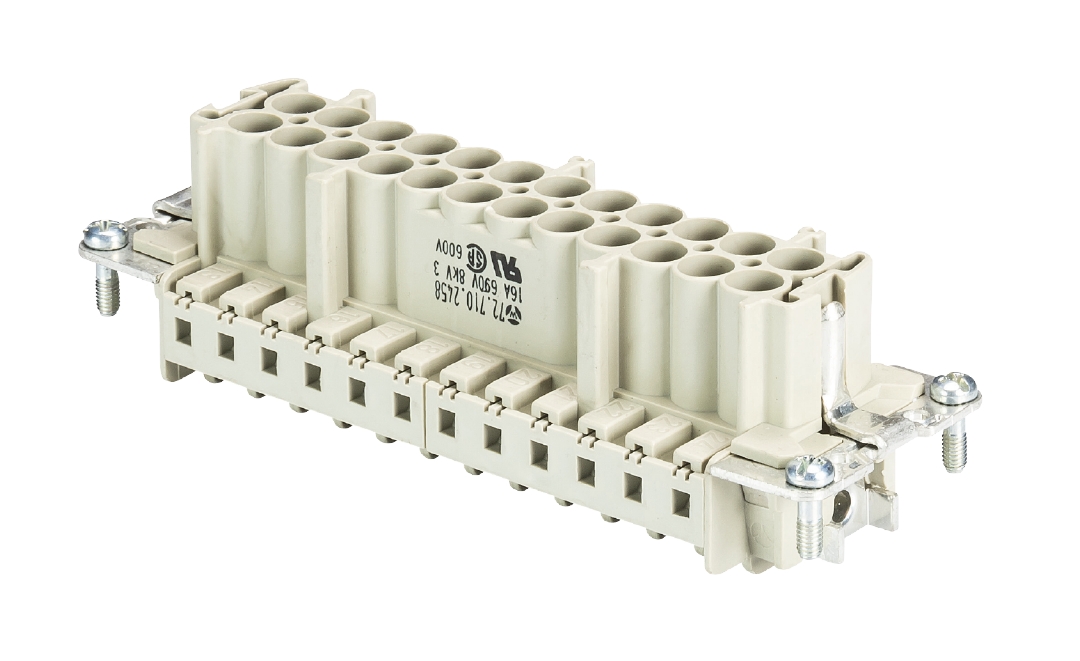

Steckereinsatz BAS STC 24 69
Artikelnr. 72.710.2458.0
Steckereinsatz revos basic, 24-polig, Bemessungsstrom: 16A, Bemessungsspannung: 690V, mit verzinnten Kontakten
Überblick
Technische Daten
Passende Produkte
Downloads
Kaufmännische Daten
| Artikelnummer | 72.710.2458.0 |
|---|---|
| Artikelbezeichnung | |
| EAN | 4015573228801 |
| Mindestauftragsmenge | 10 |
| Ursprungsland | DE |
| Zolltarifnummer | 85366990 |
Verpackungsmaße
| Länge verpackt | 233 mm |
|---|---|
| Breite verpackt | 175 mm |
| Höhe verpackt | 38 mm |
| Bruttogewicht verpackt | 715 g |
| Volumen verpackt | 1549 ccm |
| Nettogewicht Einzelteil | 66.4 g |
| Volumen Einzelteil | 154.9 ccm |
| Verpackungsart | Karton |
| Verpackungsmenge | 10 St |
Zulassungen
Allgemein
| Ausführung | Stifteinsatz |
|---|---|
| Baugröße (nach DIN 43880) | 24 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Farbe | grau |
| Steckzyklen | 200 |
| Verschmutzungsgrad | 3 |
| Geeignet für Reiheneinbau | nein |
| Einsatztemperaturbereich min. | -40 °C |
| Einsatztemperaturbereich max. | 120 °C |
Anschlussdaten
| Anschlussart | Crimp |
|---|---|
| Polzahl | 22 |
| Zzgl. Schaltkontakte | 2 |
| Polzahl zu Nennstrom 2 | 0 |
| Polzahl zu Nennstrom 3 | 0 |
| Gesamtpolzahl ohne Erdungskontakt | 24 |
| Mit Drahtschutz | nein |
| Schutzkontakt | ja |
Technische Daten UL/CSA
| Nennspannung nach UL/CSA | 600 V |
|---|---|
| Nennstrom nach CSA | 16 A |
| Aderquerschnitt flexibler Draht Min. | 0.5 mm² |
| Aderquerschnitt flexibler Draht Max. | 4 mm² |
| Aderquerschnitt flexibler AWG-Draht | 20-12 AWG |
Ausführung
| Mit Gehäuse | nein |
|---|
Kontakte
| Kontaktmaterial | siehe Kontakte |
|---|---|
| Oberfläche | siehe Kontakte |
| Übergangswiderstand | 1.5 mOhm |
| Abisolierlänge | 7 mm |
Schrauben Antrieb/empf. Drehmoment
| Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben | H1/0,5-0,7 Nm |
|---|---|
| Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben | H2/1,2-1,6 Nm |
Technische Daten DIN EN 61984
| Nennspannung | 690 V |
|---|---|
| Nennspannung zu PE | 690 V |
| Nennstrom | 16 A |
| Bemessungsstoßspannung | 8 kV |
Klassifikation
| ETIM 5.0 | Kontakteinsatz für Industriesteckverbinder |
|---|---|
| ECLASS 8.1 | Kontakteinsatz für Industriesteckverbinder |
| ETIM 4.0 | Kontakteinsatz für Industriesteckverbinder |
| ETIM 3.0 | Kontakteinsatz für schwere Steckverbinder |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ECLASS 11 | 27440205 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
Produktcompliance
| RoHS Konformitätsstatus | Konform |
|---|---|
| REACH-SVHC Konformitätsstatus | Konform |
