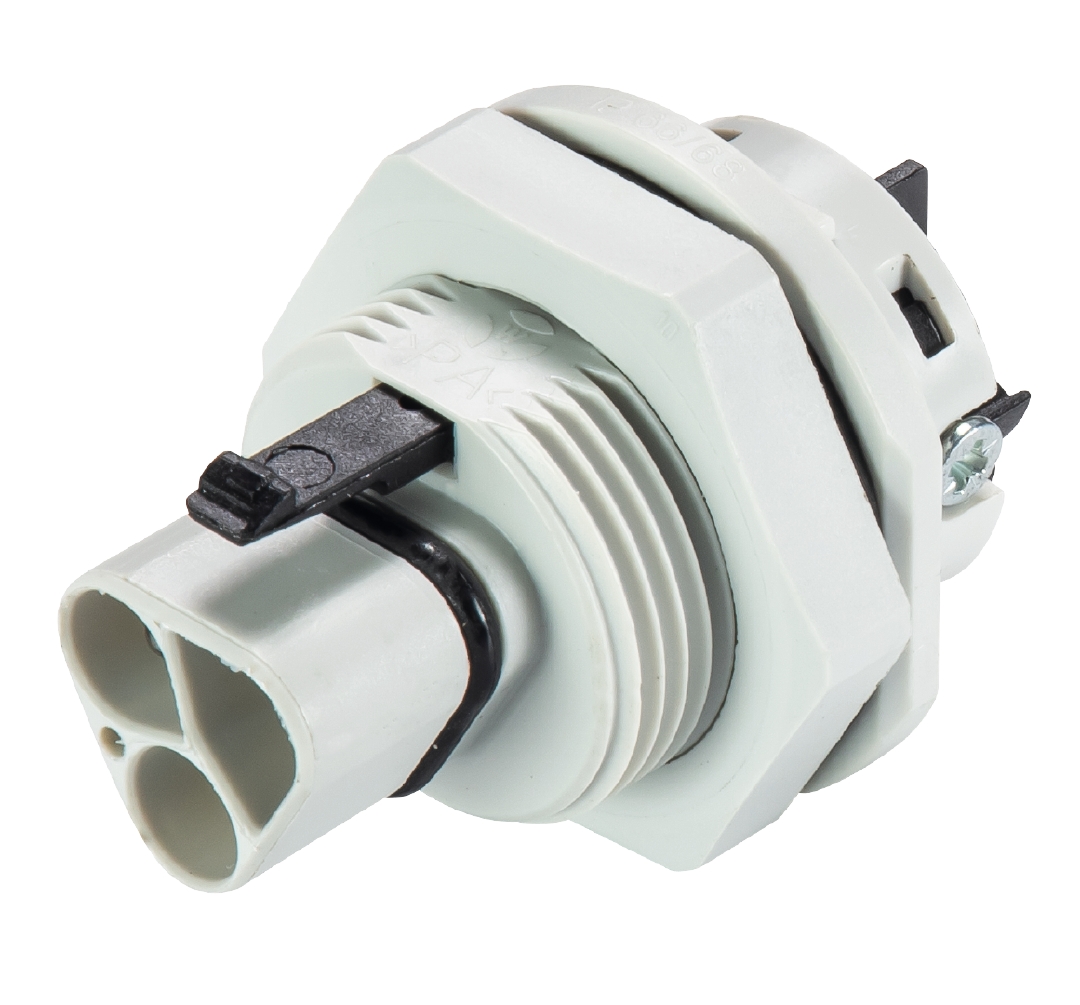

Geräteanschluss RST20I3S S1 M01V GL
Artikelnr. 96.032.5053.0
RST® CLASSIC Geräteanschluss, Standard, gerade, M25, Polzahl 3, Ausführung Stecker, Anschlussart Schraubanschluss, Bemessungsspannung 250 V, Bemessungsstrom 20 A, Codierfarbe / Kontakteinsatz lichtgrau
Kaufmännische Daten
|
Artikelnummer
|
96.032.5053.0
|
|---|---|
|
Artikelbezeichnung
|
|
|
EAN
|
4015573793255
|
|
Mindestauftragsmenge
|
1
|
|
Ursprungsland
|
DE
|
|
Zolltarifnummer
|
85366990
|
Verpackungsmaße
|
Länge verpackt
|
204 mm
|
|---|---|
|
Breite verpackt
|
178 mm
|
|
Höhe verpackt
|
175 mm
|
|
Bruttogewicht verpackt
|
2680 g
|
|
Volumen verpackt
|
6355 ccm
|
|
Nettogewicht Einzelteil
|
25.86 g
|
|
Volumen Einzelteil
|
63.55 ccm
|
|
Verpackungsart
|
Karton
|
|
Verpackungsmenge
|
100 St
|
Zulassungen
Allgemein
|
Bemessungsstrom
|
20 A
|
|---|---|
|
Bemessungsspannung
|
250 V
|
|
Verschmutzungsgrad
|
3
|
|
Bemessungsstoßspannung
|
4 kV
|
|
Durchgangswiderstand
|
0.55 mOhm
|
|
Verriegelbar
|
selbstverriegelnd (mit Werkzeug lösbar)
|
|
Codierfarbe / Kontakteinsatz
|
lichtgrau
|
|
Polkennzeichnung
|
L, N, PE
|
Anschlussdaten
|
Anschlussquerschnitt eindrähtig mm² max.
|
6 mm²
|
|---|---|
|
Anschlussquerschnitt eindrähtig mm² min.
|
0.75 mm²
|
|
Anschlussquerschnitt feindrähtig mm² max.
|
6 mm²
|
|
Anschlussquerschnitt feindrähtig mm² min.
|
0.75 mm²
|
|
Anschlüsse pro Pol
|
1
|
|
Abisolierlänge
|
8 mm
|
Ausführung
|
Ausführung
|
Stecker
|
|---|---|
|
Anschlussart
|
Schraubanschluss
|
|
Anschluss Gewinde
|
M25
|
|
Steckrichtung
|
gerade
|
|
Schutzart (IP)
|
IP66/68 (3m;2h) /IP69
|
|
Gehäusewandstärke (min.)
|
0.5 mm
|
|
Gehäusewandstärke (max.)
|
8 mm
|
Werkstoff
|
Werkstoff des Gehäuses
|
Polyamid
|
|---|---|
|
Halogenfrei
|
ja
|
|
Kontaktmaterial
|
CuZn
|
|
Brandlast
|
0.115 kWh/St
|
|
Isolierteil Dauertemperaturbeständigkeit
|
100 °C
|
|
Oberflächenbehandlung
|
versilbert
|
Abmessungen
|
Länge
|
48.1 mm
|
|---|---|
|
Breite
|
35 mm
|
|
Höhe
|
35 mm
|
Klassifikation
|
ETIM 5.0
|
Geräteanschluss für steckbare Gebäudeinstallation
|
|---|---|
|
ECLASS 8.1
|
Geräteanschluss für steckbare Gebäudeinstallation
|
|
ETIM 4.0
|
Geräteanschluss für steckbare Gebäudeinstallation
|
|
ETIM 6.0
|
EC002566
|
|
ETIM 7.0
|
EC002566
|
|
ECLASS 11
|
27440602
|
|
ETIM 8.0
|
EC002566
|
|
ETIM 9.0
|
EC002566
|
Produktcompliance
|
RoHS Konformitätsstatus
|
Konform mit Ausnahmen
|
|---|---|
|
ROHS Ausnahmen
|
III-6(c)
|
|
REACH-SVHC Konformitätsstatus
|
Deklarationspflichtig
|
|
REACH-SVHC Substanzen
|
Plumbum
|
|
REACH-SVHC CAS-Nummern
|
7439-92-1
|
