Steckverbinder RST20I2F S23YASSVL BR01

NOCH NICHT LIEFERBAR

Artikelnr. 96.024.0951.4

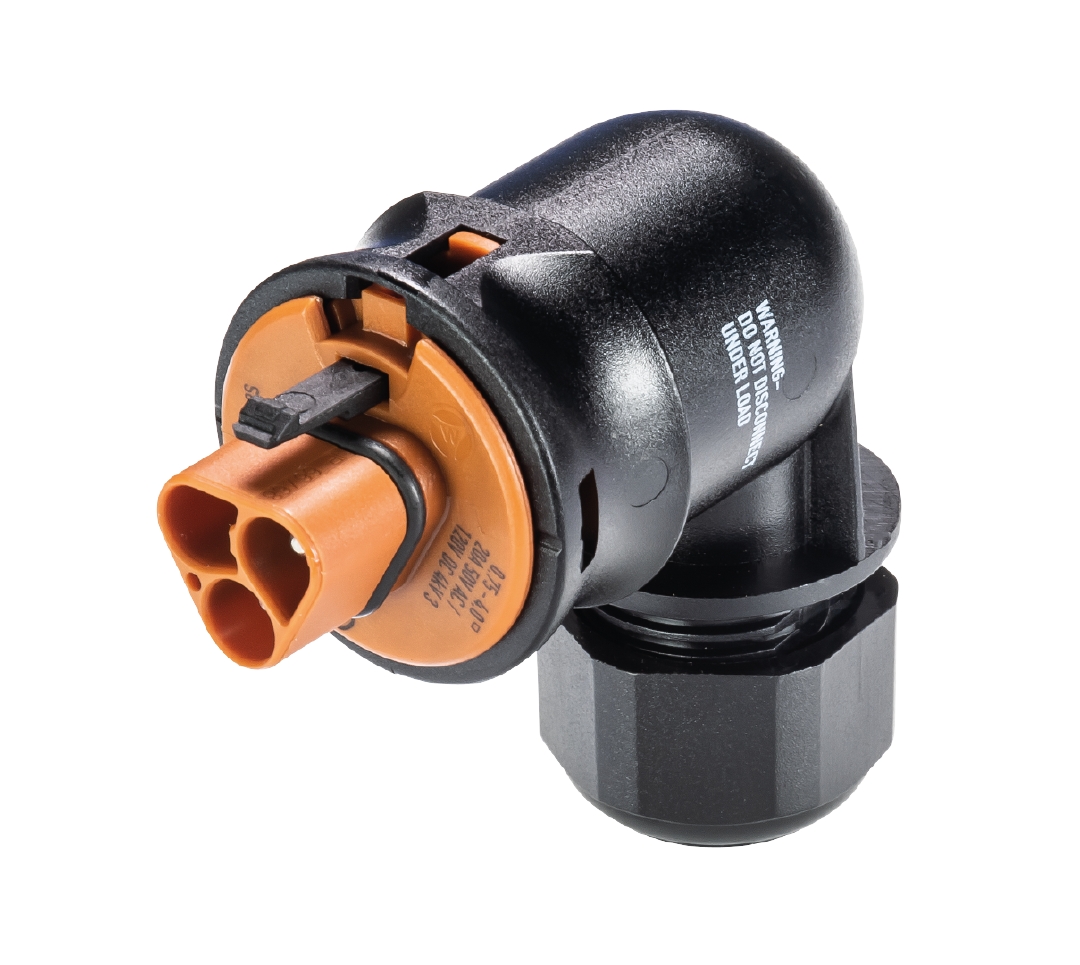

RST20i3/2 Steckverbinder (90° gewinkelt), 2-polig, Steckerteil in Federkrafttechnik, Anwendung ~50V/-120V, 20A, für AS-i-Profilleitung, Kodierfarbe signalbraun, Gehäusefarbe schwarz

Überblick

Technische Daten

Zubehör

Passende Produkte

Downloads

Kaufmännische Daten

Artikelnummer	96.024.0951.4
Artikelbezeichnung
EAN	4049644011672
Mindestauftragsmenge	1
Ursprungsland	DE
Zolltarifnummer	85369010

Verpackungsmaße

Länge verpackt	0 mm
Breite verpackt	0 mm
Höhe verpackt	0 mm
Bruttogewicht verpackt	0 g
Volumen verpackt	0 ccm
Nettogewicht Einzelteil	0 kg
Volumen Einzelteil	0 ccm

Zulassungen

Allgemein

Bemessungsstrom	20 A
Bemessungsspannung	50 V / 120 V
Bemessungsspannung 2	120 V
Bemessungsstoßspannung	4 kV
Zugentlastung	ja
Verschmutzungsgrad	3
Durchgangswiderstand	0.8 mOhm
Verriegelbar	selbstverriegelnd (mit Werkzeug lösbar)
Codierfarbe / Kontakteinsatz	signalbraun
Polkennzeichnung	1, 2
Gehäusefarbe mit Zugentlastung	schwarz
RAL-Nummer Codierung/Kontakteinsatz	8002

Anschlussdaten

Anschlussquerschnitt eindrähtig mm² max.	2.5 mm²
Anschlussquerschnitt eindrähtig mm² min.	0.5 mm²
Anschlussquerschnitt feindrähtig mm² max.	1.5 mm²
Anschlussquerschnitt feindrähtig mm² min.	0.5 mm²
Anschlüsse pro Pol	2
Spezielle Leitungsgeometrie	AS-i Profilleitung
Abmantellänge	35 mm
Abisolierlänge	14.5 mm
Anschlussquerschnitt mehrdrähtig mm² min.	0.75 mm²
Anschlussquerschnitt mehrdrähtig mm² max.	1.5 mm²

Technische Daten UL

Bemessungsspannung UL	600 V
Bemessungsstrom UL	20 A
Anschlussquerschnitt eindrähtig AWG min.	20 AWG
Anschlussquerschnitt eindrähtig AWG max.	14 AWG
Anschlussquerschnitt mehrdrähtig AWG min.	20 AWG
Anschlussquerschnitt mehrdrähtig AWG max.	14 AWG
Schutzart (NEMA)	4, 4X, 6, 6P

Ausführung

Ausführung	Stecker
Anschlussart	Federkraftanschluss
Schutzart (IP)	IP66/68 (3m;2h) /IP69

Werkstoff

Werkstoff des Gehäuses	Polyamid
Halogenfrei	ja
Kontaktmaterial	CuZn
Brandlast	0 kWh
Isolierteil Dauertemperaturbeständigkeit	100 °C
Oberflächenbehandlung	versilbert

Abmessungen

Länge	70.5 mm
Breite	34.6 mm
Höhe	62.3 mm

Klassifikation

ETIM 5.0	Steckverbinder für steckbare Gebäudeinstallation
ECLASS 8.1	Steckverbinder für steckbare Gebäudeinstallation
ETIM 4.0	Steckverbinder für steckbare Gebäudeinstallation
ETIM 6.0	EC002560
ETIM 7.0	EC002560
ECLASS 11	27440605
ETIM 8.0	EC002560
ETIM 9.0	EC002560

Dokumentation

Dateiname	Beschreibung	Dateigröße	Dateityp
Montageanleitung	-	420.14kB	PDF
Datenblatt	-	80.97kB	PDF
Ausschreibungstexte (DOCX)	-	13.71kB	DOCX
REACH Info	-	73.82kB	PDF

Marketing

Dateiname	Beschreibung	Dateigröße	Dateityp
Kataloge	-	15.27MB	PDF
