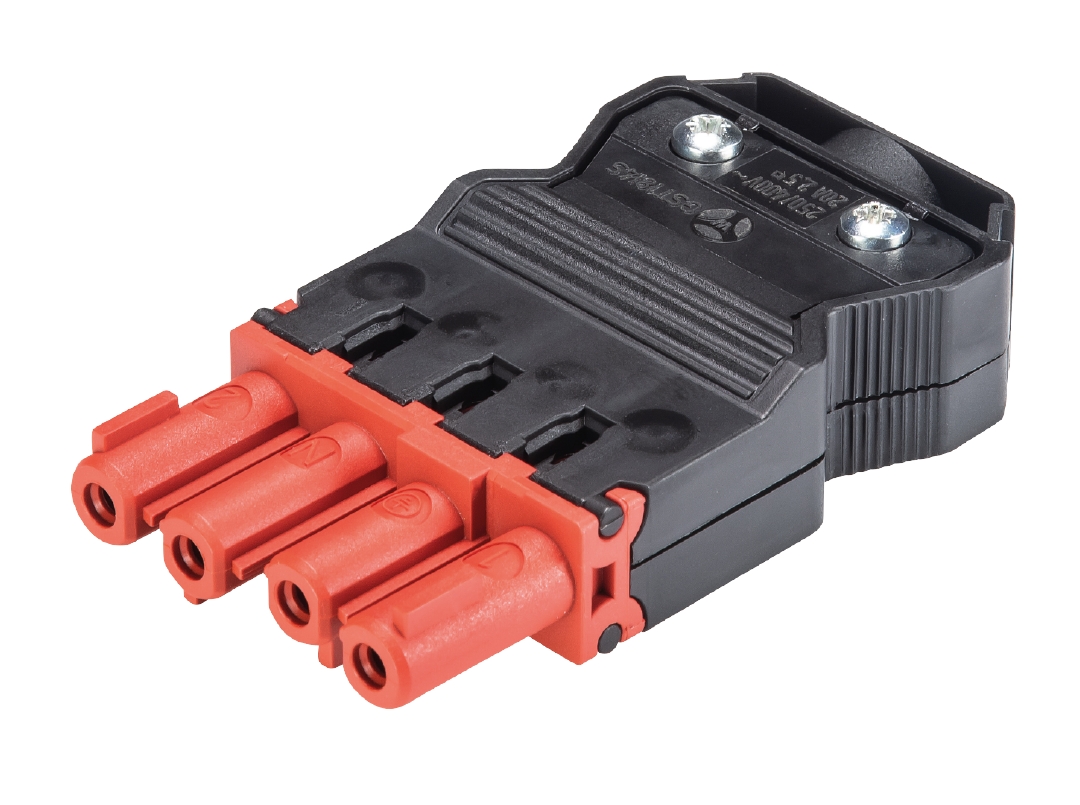

connecteur GST18I4S B1 ZR1 TR01
Numéro d'article 92.943.3553.5
gesis® CLASSIC connecteur, nombre de pôles 4, prise de courant, type de connexion connexion à vis, tension nominal 250 V / 400 V, courant nominal 20 A, diamètre du câble 6,8 - 11,5 mm, couleur de codage / insert de contact rouge tomate
données commerciales
|
numéro d'article
|
92.943.3553.5
|
|---|---|
|
description de l'article
|
|
|
EAN
|
4049088242632
|
|
Quantité minimale de commande
|
1
|
|
pays d'origine
|
DE
|
|
numéro de tarif douanier
|
85366990
|
dimensions de l’emballage
|
longueur emballée
|
340 mm
|
|---|---|
|
largeur emballée
|
154 mm
|
|
hauteur emballée
|
124 mm
|
|
poids brut emballé
|
1430 g
|
|
volume emballé
|
6493 ccm
|
|
poids net pièce unique
|
25 g
|
|
volume de la pièce unique
|
129.86 ccm
|
|
conditionnement
|
carton
|
|
quantité d'emballages
|
50 pièce(s)
|
certificats / homologations
général
|
courant nominal
|
20 A
|
|---|---|
|
tension nominal
|
250 V / 400 V
|
|
tension nominal 2
|
400 V
|
|
tension nominale d'impultion
|
4 kV
|
|
soulagement de la tension
|
oui
|
|
degré de pollution
|
2
|
|
codage mécanique Code
|
code 2
|
|
résistance de la continuité
|
0.4 mOhm
|
|
verrouillable
|
autobloquant (peut être desserré à l'aide d'un outil)
|
|
couleur de codage / insert de contact
|
rouge tomate
|
|
Marquage de pôle
|
2, N, PE, 1
|
|
couleur du boîtier avec décharge de traction
|
noir
|
|
RAL-Nummer Codierung/Kontakteinsatz
|
3013
|
données de connexion
|
diamètre du câble max.
|
11.5 mm
|
|---|---|
|
diamètre du câble min.
|
6.8 mm
|
|
section de raccordement solide mm² max.
|
2.5 mm²
|
|
section de raccordement solide mm² min.
|
0.75 mm²
|
|
section de raccordement multifilaire max.
|
2.5 mm²
|
|
section de connexion à fils fins mm² min
|
0.75 mm²
|
|
terminaison par pôle
|
1
|
|
longueur de dégainage
|
38.5 mm
|
|
longueur de la bande de fil
|
7 mm
|
version
|
version
|
prise de courant
|
|---|---|
|
type de connexion
|
connexion à vis
|
|
classe de protection (IP)
|
IP40
|
matériel
|
matériau du boîtier
|
polyamide
|
|---|---|
|
sans halogène
|
oui
|
|
matériel de contact
|
CuZn
|
|
résistance au feu
|
0.121 kWh/St
|
|
partie isolante Résistance à la température continue
|
100 °C
|
|
traitement de surface
|
etamé
|
dimensions
|
longueur
|
69.4 mm
|
|---|---|
|
largeur
|
38 mm
|
|
hauteur
|
15 mm
|
classification
|
ETIM 5.0
|
connecteur rapide pour le bâtiment
|
|---|---|
|
ECLASS 8.1
|
connecteur rapide pour le bâtiment
|
|
ETIM 4.0
|
connecteur rapide pour le bâtiment
|
|
ETIM 6.0
|
EC002560
|
|
ETIM 7.0
|
EC002560
|
|
ECLASS 11
|
27440605
|
|
ETIM 8.0
|
EC002560
|
|
ETIM 9.0
|
EC002560
|
conformité du produit
|
statut de conformité RoHS
|
conforme
|
|---|---|
|
statut de conformité REACH-SVHC
|
conforme
|
