borne de terre WT 4 D2/2 PE

PLUS DISPONIBLE

Numéro d'article 58.504.9155.0

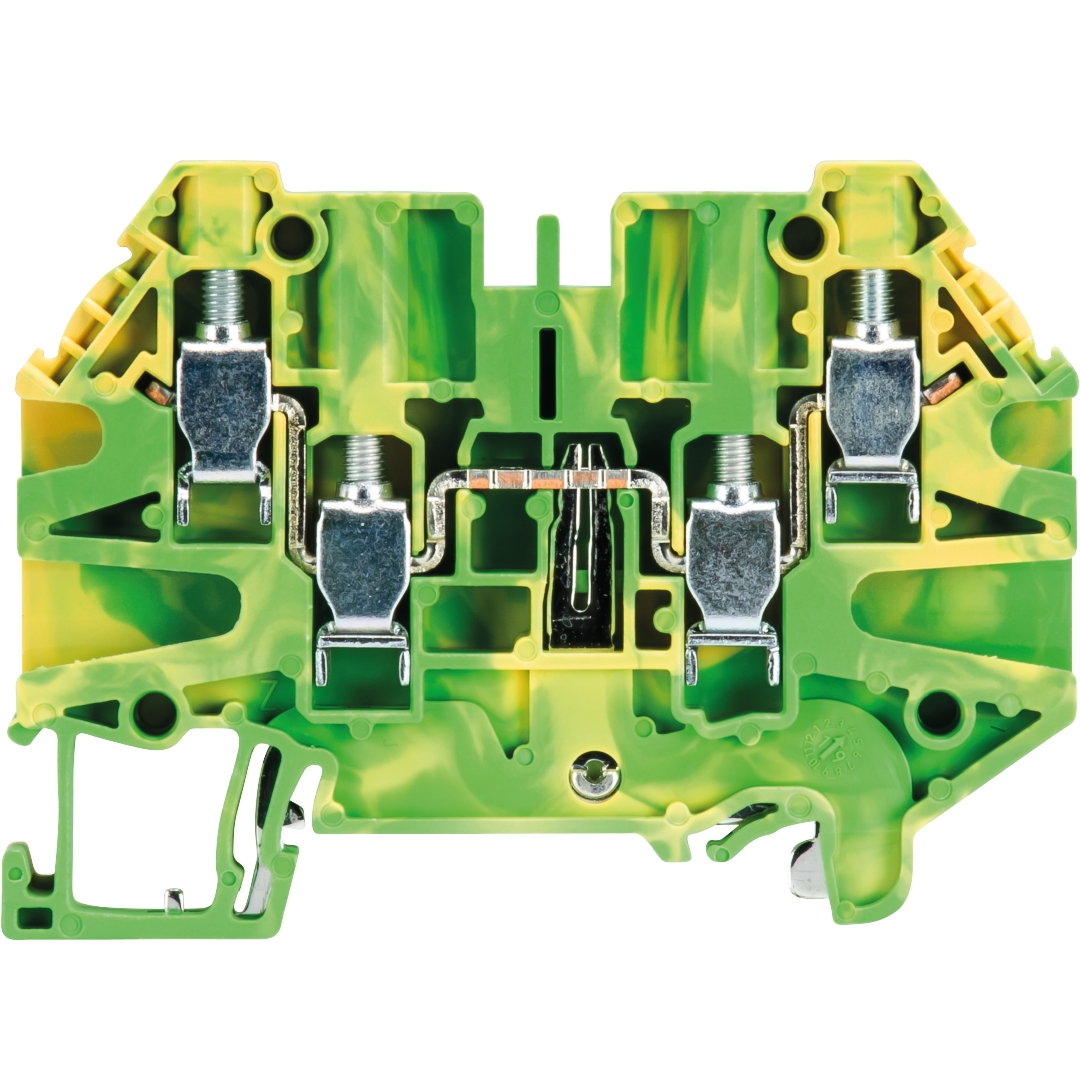

Borne de terre avec Raccordement vissé pour monter sur TS 35, section nominale: 4 mm², largeur: 6 mm, Couleur: Vert jaune

Vers le produit successeur

Aperçu

Caractéristiques techniques

Accessoires

Compatible avec

Téléchargements

données commerciales

numéro d'article	58.504.9155.0
description de l'article	borne de terre WT 4 D2/2 PE
EAN	4049088164071
Quantité minimale de commande	100
pays d'origine	DE
numéro de tarif douanier	85369010

dimensions de l’emballage

longueur emballée	360 mm
largeur emballée	128 mm
hauteur emballée	55 mm
poids brut emballé	1990 g
volume emballé	2534 ccm
poids net pièce unique	19 g
volume de la pièce unique	25.34 ccm
conditionnement	carton
quantité d'emballages	100 pièce(s)

certificats / homologations

général

section nominale	4 mm²
couleur	vert-jaune
nombre de niveaux	1
nombre de points de raccordement par étage	4
largeur/grille dimension	6 mm
boîtier isolant	PA666
classe d'inflammabilité des matériaux d'isolation selon la norme UL94	V0
type de montage	rail DIN
bornes pour distributeurs d'installation	oui
nombre de points de raccordement par étage	4
type de montage	rail DIN
classe d'inflammabilité de l'isolant selon la norme UL 94	V0
bornes pour distributeurs d'installation	oui

données techniques

tension nominal	500 V
tension nominale d'impultion	6 kV
degré de pollution	3
plaque d'extrémité requise	oui
longueur	68 mm
matériau isolant	thermo-plastique
température de fonctionnement	-25 - 70 °C

données de connexion

type de connexion 2	connexion à vis
type de connexion 1	connexion à vis
section minimale du fil plein	0.14 mm²
section transversale maximale solide	6 mm²
section transversale minimale à brin fin	0.14 mm²
section maximale finement torsadée	6 mm²
section minimale du conducteur flexible (à brins fins) avec embout	0.5 mm²
max. section du conducteur flexible (à brins fins) avec embout	4 mm²
longueur de dénudage	9 mm
couple de serrage fixation du conducteur	0.5 Nm

données techiques UL/CSA

section transversale UL	26-10 AWG
tension UL	300 V
section transversale CSA	26-10 AWG
tension CSA	300 V

données techiques IECEx

section de conducteur souple	0,14 - 6
section de conducteur rigide connectable	0,14 - 6
courant nominal	32 A
tension nominal	440 V
courant nominal	32 A
tension nominal	440 V

données techiques ATEX

section de conducteur souple	0,14 - 6
section de conducteur rigide connectable	0,14 - 6
courant nominal	32 A
tension nominal	440 V
courant nominal	32 A
tension nominal	440 V

classification

ETIM 5.0	borne de masse
ECLASS 8.1	borne de masse
ETIM 4.0	borne de masse
ETIM 3.0	borne de masse
ETIM 6.0	EC000901
ETIM 7.0	EC000901
ECLASS 11	27141141
ETIM 8.0	EC000901
ETIM 9.0	EC000901

conformité du produit

statut de conformité RoHS	conforme avec des exceptions
exemptions ROHS	III-6(c)
statut de conformité REACH-SVHC	conforme

Accessoires

Numéro d'article	Description du type d'article	Prix	Quantité
Z7.261.1727.0	peigne de connexion IVB WKF 4 - 7
Z7.261.1927.0	peigne de connexion IVB WKF 4 - 9
98.360.0000.0	rail de montage TS 35x15-2,3 UNPERF - l:2000mm
Z7.261.1627.0	peigne de connexion IVB WKF 4 - 6
98.370.1000.0	rail de montage TS 35x15 PERF 15mm - l:2000mm
Z7.261.2027.0	peigne de connexion IVB WKF 4 - 10
Z7.261.1227.0	peigne de connexion IVB WKF 4 - 2
98.370.0000.0	rail de montage TS 35x15 UNPERF - l:2000mm
98.300.1900.0	rail de montage TS 35x7,5 PERF 25mm - l:2000mm
98.380.0000.0	rail de montage TS 35x15-1,5 UNPERF CU - l:2000mm
98.300.1800.0	rail de montage TS 35x7,5 PERF 18mm - l:2000mm
Z7.261.1527.0	peigne de connexion IVB WKF 4 - 5
Z7.261.1827.0	peigne de connexion IVB WKF 4 - 8
98.300.1000.0	rail de montage TS 35x7,5 PERF 15mm - l:2000mm
Z7.261.1327.0	peigne de connexion IVB WKF 4 - 3
07.313.2855.0	cloison TW WT 4... GR
Z7.261.1427.0	peigne de connexion IVB WKF 4 - 4
98.300.0000.0	rail de montage TS 35x7,5 UNPERF - l:2000mm
07.313.3155.0	plaque d'extrémité AP WT 4 D2/2 GR

Compatible avec

Numéro d'article	Description du type d'article	Prix	Quantité
5D.S04.9155.0	borne de terre WTN 4 D1/2 PE
5D.S04.9255.0	borne de terre WTN 4 D2/2 PE
5D.S04.9055.0	borne de terre WTN 4 PE
5D.S04.9755.0	borne de terre WTN 4 EL PE
5D.S04.9655.0	borne de terre WTN 4 E PE
