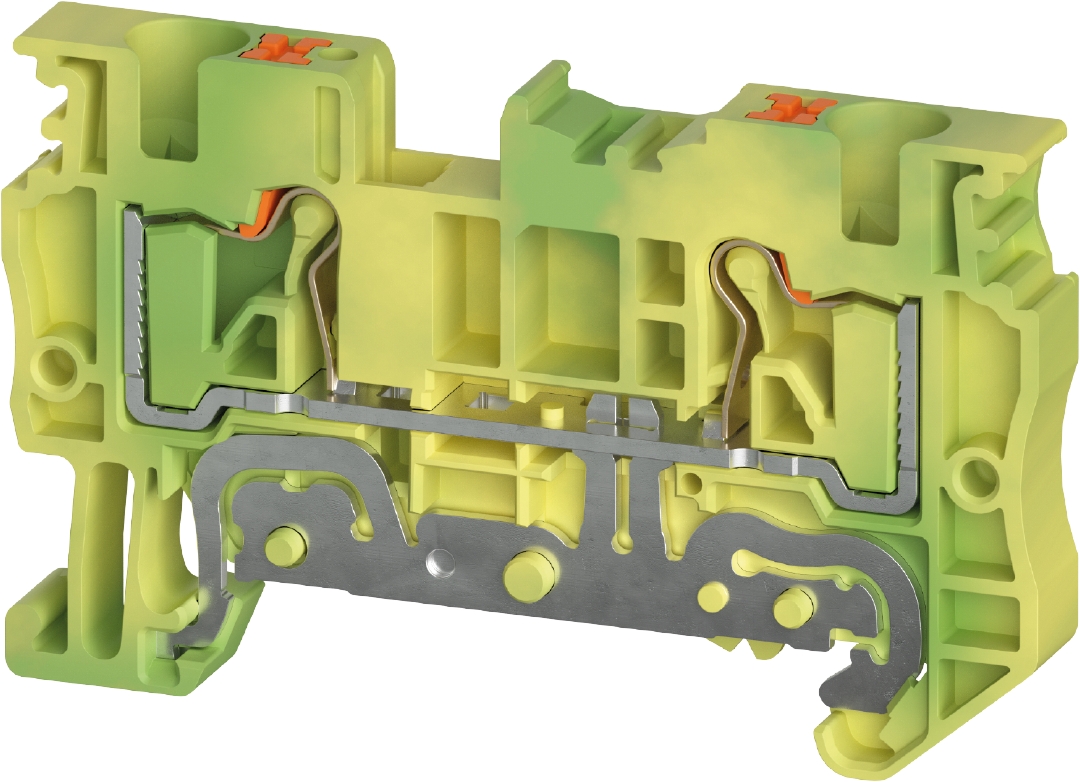

borne de terre WTPN 4 PE
Numéro d'article 5D.204.9055.0
borne de terre WTPN 4 PE tension nominal 800 V, connecteur Push-In, nombre de niveaux 1, nombre de points de raccordement par étage 4, section nominale 4 mm², section de conducteur multi-brins connectable sans embouts 0,2mm² - 4mm², type de montage rail DIN, largeur/grille dimension 6,1 mm, classe d'inflammabilité de l'isolant selon la norme ul 94 V0, bornes pour distributeurs d'installation oui
données commerciales
|
numéro d'article
|
5D.204.9055.0
|
|---|---|
|
description de l'article
|
borne de terre WTPN 4 PE
|
|
EAN
|
4049088706684
|
|
Quantité minimale de commande
|
100
|
|
pays d'origine
|
CN
|
|
numéro de tarif douanier
|
85369010
|
dimensions de l’emballage
|
longueur emballée
|
318 mm
|
|---|---|
|
largeur emballée
|
117 mm
|
|
hauteur emballée
|
38 mm
|
|
poids brut emballé
|
1860 g
|
|
volume emballé
|
1413.828 ccm
|
|
poids net pièce unique
|
9.6 g
|
|
volume de la pièce unique
|
14.138 ccm
|
|
conditionnement
|
carton
|
|
quantité d'emballages
|
100 pièce(s)
|
certificats / homologations
général
|
section nominale
|
4 mm²
|
|---|---|
|
couleur
|
green/yellow
|
|
nombre de niveaux
|
1
|
|
nombre de points de raccordement par étage
|
4
|
|
largeur/grille dimension
|
6.1 mm
|
|
boîtier isolant
|
PA
|
|
classe d'inflammabilité des matériaux d'isolation selon la norme UL94
|
V0
|
|
type de montage
|
rail DIN
|
|
bornes pour distributeurs d'installation
|
oui
|
|
type de connexion
|
connecteur Push-In
|
|
nombre de points de raccordement par étage
|
4
|
|
type de montage
|
rail DIN
|
|
classe d'inflammabilité de l'isolant selon la norme UL 94
|
V0
|
|
bornes pour distributeurs d'installation
|
oui
|
|
sans halogène
|
oui
|
données techniques
|
tension nominal
|
800 V
|
|---|---|
|
tension nominale d'impultion
|
8 kV
|
|
degré de pollution
|
3
|
|
plaque d'extrémité requise
|
oui
|
|
longueur
|
57 mm
|
|
matériau isolant
|
thermo-plastique
|
|
largeur
|
6.1 mm
|
|
hauteur
|
36.5 mm
|
|
température de fonctionnement
|
-40 bis 55 °C
|
données de connexion
|
type de connexion
|
connecteur Push-In
|
|---|---|
|
type de connexion 1
|
connexion enfichable
|
|
section minimale du fil plein
|
0.2 mm²
|
|
section transversale maximale solide
|
6 mm²
|
|
section transversale minimale à brin fin
|
0.2 mm²
|
|
section maximale finement torsadée
|
4 mm²
|
|
section minimale du conducteur flexible (à brins fins) avec embout
|
0.25 mm²
|
|
max. section du conducteur flexible (à brins fins) avec embout
|
4 mm²
|
|
longueur de dénudage
|
12 mm
|
données techiques UL/CSA
|
section transversale UL
|
24-10 AWG
|
|---|---|
|
tension UL
|
600 V
|
|
section transversale CSA
|
24-10 AWG
|
|
tension CSA
|
600 V
|
classification
|
ETIM 9.0
|
EC000901
|
|---|
conformité du produit
|
statut de conformité RoHS
|
conforme
|
|---|---|
|
statut de conformité REACH-SVHC
|
conforme
|
Accessoires
| Numéro d'article | Description du type d'article | Prix | Quantité |
|---|---|---|---|
| 0D.202.7381.0 | WML 7.4/60 |
|
|
| 0D.204.2055.0 | plaque d'extrémité APWTPN 4 |
|
|
| 0D.202.7281.0 | WML 9.8/60 |
|
|
| 0D.204.8155.5 | SPS 4 |
|
|
| 0D.203.7455.0 | étiquette d'inscription ZS 003 |
|
|
| 0D.204.2055.7 | plaque d'extrémité APWTPN 4 GN |
|
|
| 0D.202.1055.0 | cloison TW 001 |
|
|
| 0D.204.7056.0 | WMP 6.10-10 |
|
|
| 0D.204.7156.0 | WMP 6.10-5.8 |
|
|
| 0D.203.7555.0 | étiquette d'inscription ZS 004 |
|
|
| 0D.204.8055.5 | fiche de contrôle PS 4 |
|
|
Compatible avec
| Numéro d'article | Description du type d'article | Prix | Quantité |
|---|---|---|---|
| 5D.202.9155.0 | borne de terre WTPN 1.5 D1/2 PE |
|
|
