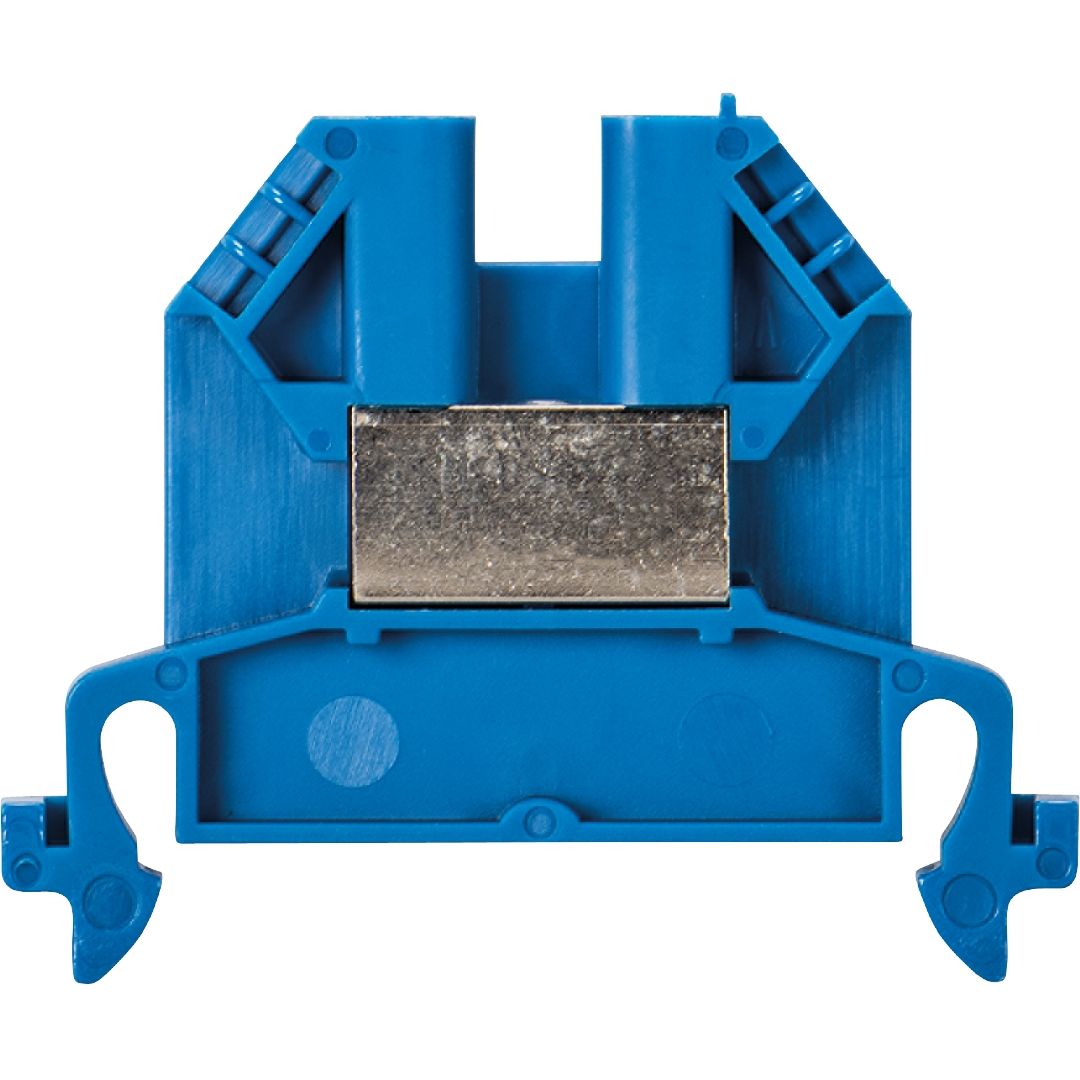

bornier de traversée 9700 A / 5 S35 BLAU
Numéro d'article 54.003.7553.6
Feed-through DIN rail terminal block with screw connection for mounting on TS 35, nominal cross section 2.5 mm², width 5 mm, color b lue
données commerciales
|
numéro d'article
|
54.003.7553.6
|
|---|---|
|
description de l'article
|
bornier de traversée 9700 A / 5 S35 BLAU
|
|
EAN
|
4015573208681
|
|
Quantité minimale de commande
|
100
|
|
pays d'origine
|
DE
|
|
numéro de tarif douanier
|
85369010
|
dimensions de l’emballage
|
longueur emballée
|
242 mm
|
|---|---|
|
largeur emballée
|
126 mm
|
|
hauteur emballée
|
43 mm
|
|
poids brut emballé
|
561.6 g
|
|
volume emballé
|
1311 ccm
|
|
poids net pièce unique
|
5.2 g
|
|
volume de la pièce unique
|
13.11 ccm
|
|
conditionnement
|
carton
|
|
quantité d'emballages
|
100 pièce(s)
|
général
|
section nominale
|
2.5 mm²
|
|---|---|
|
couleur
|
bleu
|
|
nombre de niveaux
|
1
|
|
nombre de points de raccordement par étage
|
2
|
|
largeur/grille dimension
|
5 mm
|
|
boîtier isolant
|
PA66
|
|
classe d'inflammabilité des matériaux d'isolation selon la norme UL94
|
V2
|
|
version testée à l'explosion "Ex e"
|
non
|
|
type de montage
|
profilé chapeau 35/7,5 mm
|
|
bornes pour distributeurs d'installation
|
oui
|
|
nombre de points de raccordement par étage
|
2
|
|
type de montage
|
profilé chapeau 35/7,5 mm
|
|
classe d'inflammabilité de l'isolant selon la norme UL 94
|
V2
|
|
bornes pour distributeurs d'installation
|
oui
|
données techniques
|
courant nominal
|
24 A
|
|---|---|
|
tension nominal
|
800 V
|
|
tension nominale d'impultion
|
8 kV
|
|
degré de pollution
|
3
|
|
plaque d'extrémité requise
|
oui
|
|
longueur
|
46.6 mm
|
|
matériau isolant
|
thermo-plastique
|
|
température de fonctionnement
|
-40 - 55 °C
|
données de connexion
|
type de connexion 2
|
connexion à vis
|
|---|---|
|
type de connexion 1
|
connexion à vis
|
|
section minimale du fil plein
|
0.5 mm²
|
|
section transversale maximale solide
|
4 mm²
|
|
section transversale minimale à brin fin
|
0.5 mm²
|
|
section maximale finement torsadée
|
2.5 mm²
|
|
longueur de dénudage
|
9 mm
|
|
couple de serrage fixation du conducteur
|
0.5 Nm
|
données techiques UL/CSA
|
section transversale UL
|
18-12 AWG
|
|---|---|
|
tension UL
|
600 V
|
|
câblage d'usine actuel
|
30 A
|
|
câblage de terrain actuel
|
20 A
|
|
section transversale CSA
|
22-12 AWG
|
|
tension CSA
|
600 V
|
|
cSA actuel
|
25 A
|
classification
|
ETIM 5.0
|
bornier de traversée
|
|---|---|
|
ECLASS 8.1
|
bornier de traversée
|
|
ETIM 4.0
|
bornier de traversée
|
|
ETIM 3.0
|
bornier de traversée
|
|
ETIM 6.0
|
EC000897
|
|
ETIM 7.0
|
EC000897
|
|
ECLASS 11
|
27141120
|
|
ETIM 8.0
|
EC000897
|
|
ETIM 9.0
|
EC000897
|
conformité du produit
|
statut de conformité RoHS
|
conforme avec des exceptions
|
|---|---|
|
exemptions ROHS
|
III-6(c)
|
|
statut de conformité REACH-SVHC
|
doit être déclaré
|
|
substances REACH-SVHC
|
Plumbum
|
|
REACH-SVHC Numéros CAS
|
7439-92-1
|
Accessoires
| Numéro d'article | Description du type d'article | Prix | Quantité |
|---|---|---|---|
| 98.360.0000.0 | rail de montage TS 35x15-2,3 UNPERF - l:2000mm |
|
|
| 98.370.1000.0 | rail de montage TS 35x15 PERF 15mm - l:2000mm |
|
|
| 98.370.0000.0 | rail de montage TS 35x15 UNPERF - l:2000mm |
|
|
| 98.300.1900.0 | rail de montage TS 35x7,5 PERF 25mm - l:2000mm |
|
|
| 98.380.0000.0 | rail de montage TS 35x15-1,5 UNPERF CU - l:2000mm |
|
|
| 98.300.1800.0 | rail de montage TS 35x7,5 PERF 18mm - l:2000mm |
|
|
| 98.300.1000.0 | rail de montage TS 35x7,5 PERF 15mm - l:2000mm |
|
|
| 98.300.0000.0 | rail de montage TS 35x7,5 UNPERF - l:2000mm |
|
|
