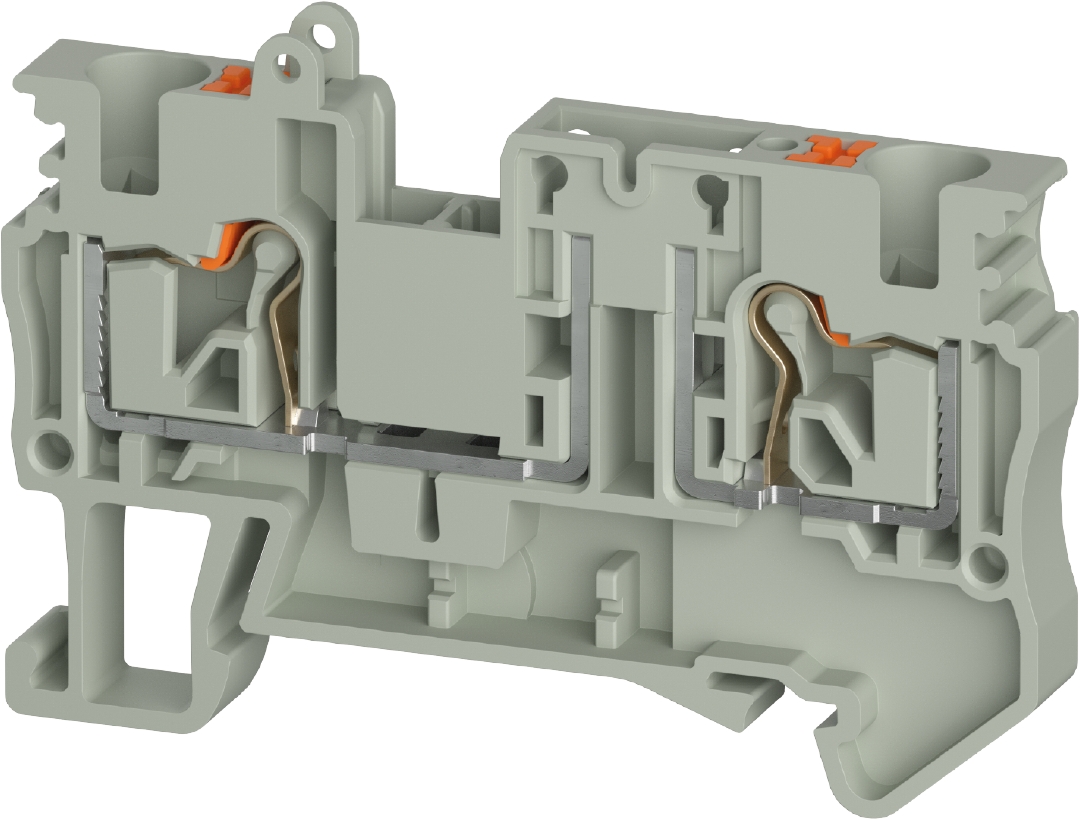

WTPN 4 TK
Numéro d'article 5D.204.4155.0
WTPN 4 TK tension nominal 500 V, courant nominal 20 A, connecteur Push- In, nombre de niveaux 1, nombre de points de raccordement par étage 1, section nominale 4 mm², section de conducteur multi-brins connectable sans embouts 0,2mm² - 4mm², type de montage enfichable, couleur gris, largeur/grille dimension 6,1 mm, classe d'inflammabilité de l'isolant selon la norme ul 94 V0
données commerciales
|
numéro d'article
|
5D.204.4155.0
|
|---|---|
|
description de l'article
|
WTPN 4 TK
|
|
EAN
|
4049088718960
|
|
Quantité minimale de commande
|
50
|
|
pays d'origine
|
CN
|
|
numéro de tarif douanier
|
85369010
|
dimensions de l’emballage
|
longueur emballée
|
245 mm
|
|---|---|
|
largeur emballée
|
90 mm
|
|
hauteur emballée
|
40 mm
|
|
poids brut emballé
|
466 g
|
|
volume emballé
|
882 ccm
|
|
poids net pièce unique
|
8.56 g
|
|
volume de la pièce unique
|
17.64 ccm
|
|
conditionnement
|
carton
|
|
quantité d'emballages
|
50 pièce(s)
|
certificats / homologations
général
|
section nominale
|
4 mm²
|
|---|---|
|
couleur
|
gris
|
|
nombre de niveaux
|
1
|
|
nombre de points de raccordement par étage
|
1
|
|
largeur/grille dimension
|
6.1 mm
|
|
boîtier isolant
|
PA
|
|
classe d'inflammabilité des matériaux d'isolation selon la norme UL94
|
V0
|
|
type de montage
|
enfichable
|
|
type de connexion
|
connecteur Push-In
|
|
nombre de points de raccordement par étage
|
1
|
|
type de montage
|
enfichable
|
|
classe d'inflammabilité de l'isolant selon la norme UL 94
|
V0
|
|
sans halogène
|
oui
|
données techniques
|
courant nominal
|
20 A
|
|---|---|
|
tension nominal
|
500 V
|
|
tension nominale d'impultion
|
6 kV
|
|
degré de pollution
|
3
|
|
plaque d'extrémité requise
|
oui
|
|
longueur
|
57 mm
|
|
matériau isolant
|
thermo-plastique
|
|
largeur
|
6.1 mm
|
|
hauteur
|
36.5 mm
|
|
température de fonctionnement
|
-40 bis 55 °C
|
données de connexion
|
type de connexion
|
connecteur Push-In
|
|---|---|
|
type de connexion 1
|
connexion enfichable
|
|
section minimale du fil plein
|
0.2 mm²
|
|
section transversale maximale solide
|
6 mm²
|
|
section transversale minimale à brin fin
|
0.2 mm²
|
|
section maximale finement torsadée
|
4 mm²
|
|
section minimale du conducteur flexible (à brins fins) avec embout
|
0.25 mm²
|
|
max. section du conducteur flexible (à brins fins) avec embout
|
4 mm²
|
|
longueur de dénudage
|
12 mm
|
données techiques UL/CSA
|
section transversale UL
|
24-10 AWG
|
|---|---|
|
tension UL
|
300 V
|
|
câblage d'usine actuel
|
20 A
|
|
câblage de terrain actuel
|
20 A
|
|
section transversale CSA
|
24-10 AWG
|
|
tension CSA
|
300 V
|
|
cSA actuel
|
20 A
|
classification
|
ETIM 9.0
|
EC000902
|
|---|
conformité du produit
|
statut de conformité RoHS
|
conforme
|
|---|---|
|
statut de conformité REACH-SVHC
|
conforme
|
Accessoires
| Numéro d'article | Description du type d'article | Prix | Quantité |
|---|---|---|---|
| 0D.202.7381.0 | WML 7.4/60 |
|
|
| 0D.203.8555.0 | prise Diode DIST-D 2.5 TK |
|
|
| 0D.204.8155.5 | SPS 4 |
|
|
| 0D.204.3427.5 | peigne de connexion IVB WTPN 4-4 |
|
|
| 0D.204.3327.5 | peigne de connexion IVB WTPN 4-3 |
|
|
| 0D.203.8655.9 | PTK 4 |
|
|
| 0D.204.7156.0 | WMP 6.10-5.8 |
|
|
| 0D.204.3527.5 | peigne de connexion IVB WTPN 4-5 |
|
|
| 0D.204.8055.5 | fiche de contrôle PS 4 |
|
|
| 0D.204.3227.5 | peigne de connexion IVB WTPN 4-2 |
|
|
| 0D.204.2455.0 | plaque d'extrémité APWTPN 4 FSI/TK |
|
|
| 0D.204.4027.5 | peigne de connexion IVB WTPN 4-10 |
|
|
| 0D.204.5027.5 | peigne de connexion IVB WTPN 4-20 |
|
|
