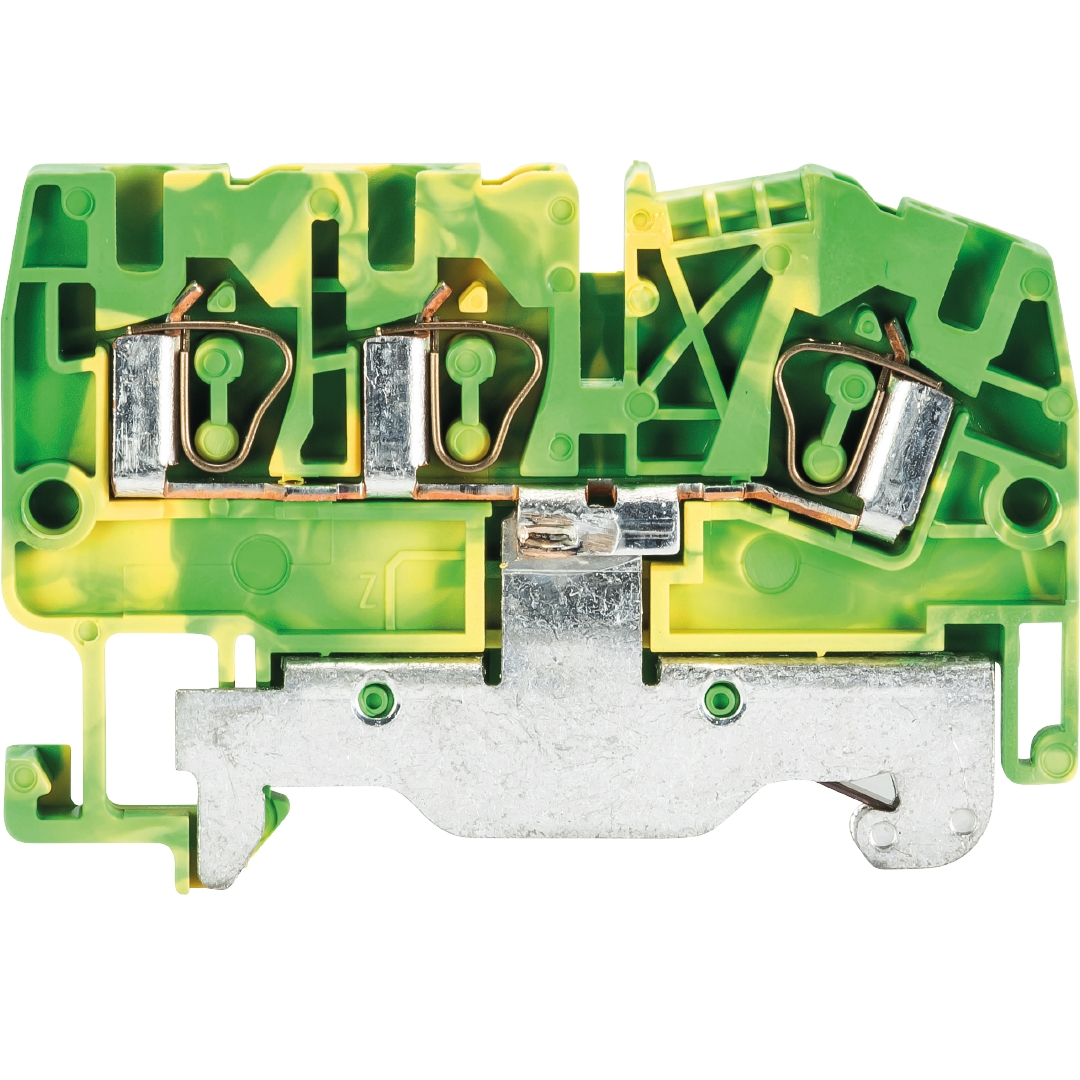

borne de terre WKF 2,5 / D 1/2 /SL/35
Numéro d'article 56.703.9353.0
Borne de terre avec raccordement par ressort de traction pour monter sur TS 35, section nominale: 2.5 mm², largeur: 5 mm, Couleur: Vert jaune
données commerciales
|
numéro d'article
|
56.703.9353.0
|
|---|---|
|
description de l'article
|
borne de terre WKF 2,5 / D 1/2 /SL/35
|
|
EAN
|
4015573587564
|
|
Quantité minimale de commande
|
500
|
|
pays d'origine
|
DE
|
|
numéro de tarif douanier
|
85369010
|
dimensions de l’emballage
|
longueur emballée
|
320 mm
|
|---|---|
|
largeur emballée
|
109 mm
|
|
hauteur emballée
|
45 mm
|
|
poids brut emballé
|
1456.9 g
|
|
volume emballé
|
1570 ccm
|
|
poids net pièce unique
|
13.979 g
|
|
volume de la pièce unique
|
15.7 ccm
|
|
conditionnement
|
carton
|
|
quantité d'emballages
|
100 pièce(s)
|
certificats / homologations
général
|
section nominale
|
2.5 mm²
|
|---|---|
|
couleur
|
vert-jaune
|
|
nombre de niveaux
|
1
|
|
nombre de points de raccordement par étage
|
3
|
|
largeur/grille dimension
|
5 mm
|
|
boîtier isolant
|
PA666
|
|
classe d'inflammabilité des matériaux d'isolation selon la norme UL94
|
V0
|
|
type de montage
|
profilé chapeau 35/7,5 mm
|
|
bornes pour distributeurs d'installation
|
oui
|
|
nombre de points de raccordement par étage
|
3
|
|
type de montage
|
profilé chapeau 35/7,5 mm
|
|
classe d'inflammabilité de l'isolant selon la norme UL 94
|
V0
|
|
bornes pour distributeurs d'installation
|
oui
|
données techniques
|
tension nominale d'impultion
|
8 kV
|
|---|---|
|
degré de pollution
|
3
|
|
plaque d'extrémité requise
|
oui
|
|
longueur
|
60.5 mm
|
|
matériau isolant
|
thermo-plastique
|
|
température de fonctionnement
|
-40 bis 55 °C
|
données de connexion
|
type de connexion 2
|
raccordement à ressort
|
|---|---|
|
type de connexion 1
|
raccordement à ressort
|
|
section minimale du fil plein
|
0.5 mm²
|
|
section transversale maximale solide
|
4 mm²
|
|
section transversale minimale à brin fin
|
0.13 mm²
|
|
section maximale finement torsadée
|
2.5 mm²
|
|
longueur de dénudage
|
11 mm
|
données techiques UL/CSA
|
section transversale UL
|
22-12 AWG
|
|---|---|
|
section transversale CSA
|
24-12 AWG
|
classification
|
ETIM 5.0
|
borne de masse
|
|---|---|
|
ECLASS 8.1
|
borne de masse
|
|
ETIM 4.0
|
borne de masse
|
|
ETIM 3.0
|
borne de masse
|
|
ETIM 6.0
|
EC000901
|
|
ETIM 7.0
|
EC000901
|
|
ECLASS 11
|
27141141
|
|
ETIM 8.0
|
EC000901
|
|
ETIM 9.0
|
EC000901
|
conformité du produit
|
statut de conformité RoHS
|
conforme
|
|---|---|
|
statut de conformité REACH-SVHC
|
conforme
|
Accessoires
| Numéro d'article | Description du type d'article | Prix | Quantité |
| 98.360.0000.0 | rail de montage TS 35x15-2,3 UNPERF - l:2000mm |
|
|
| 98.370.1000.0 | rail de montage TS 35x15 PERF 15mm - l:2000mm |
|
|
| 07.312.2353.0 | plaque d'extrémité APF 2,5/D 1/2 |
|
|
| 98.370.0000.0 | rail de montage TS 35x15 UNPERF - l:2000mm |
|
|
| 98.300.1900.0 | rail de montage TS 35x7,5 PERF 25mm - l:2000mm |
|
|
| 98.380.0000.0 | rail de montage TS 35x15-1,5 UNPERF CU - l:2000mm |
|
|
| 98.300.1800.0 | rail de montage TS 35x7,5 PERF 18mm - l:2000mm |
|
|
| 98.300.1000.0 | rail de montage TS 35x7,5 PERF 15mm - l:2000mm |
|
|
| 98.300.0000.0 | rail de montage TS 35x7,5 UNPERF - l:2000mm |
|
|
