capot BAS GOT GF 16 M32 A0
Numéro d'article 70.359.1635.0

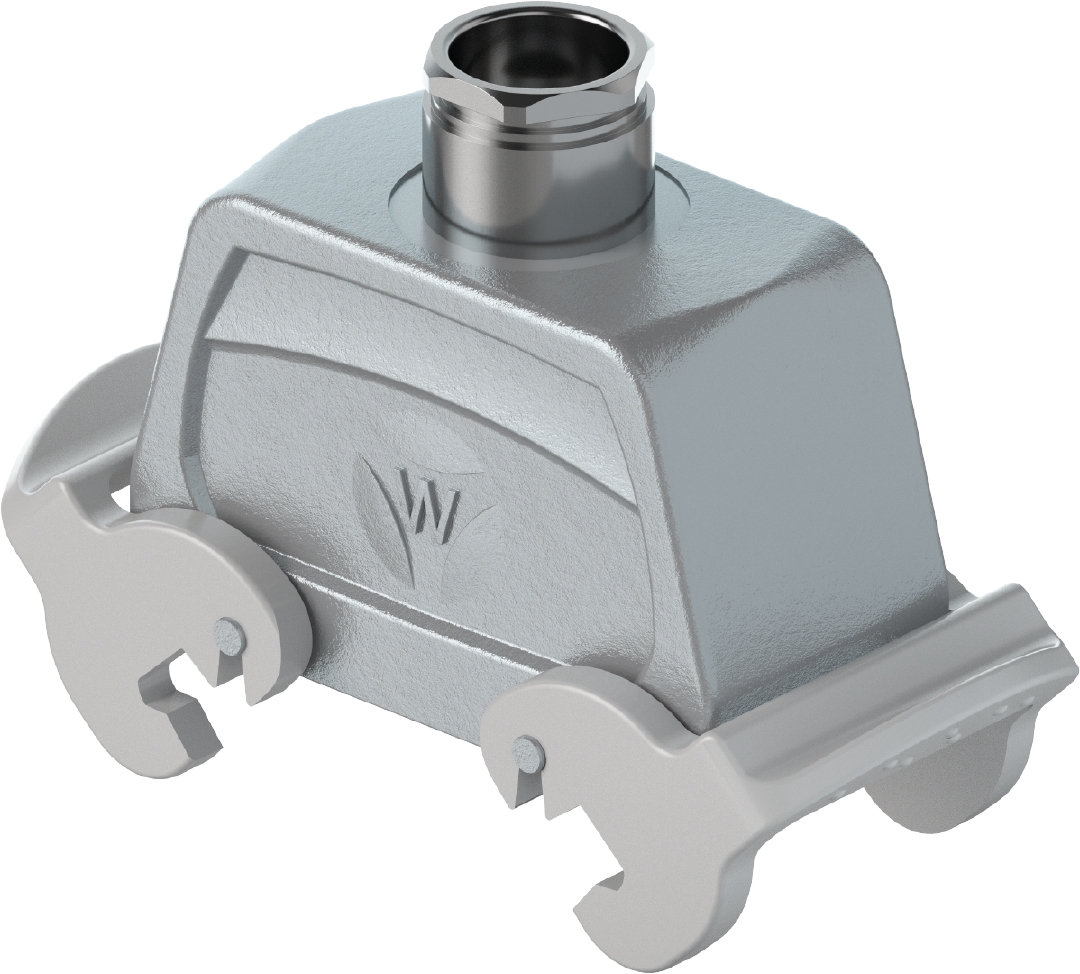

Hood revos basic made of aluminum, with double locking lever and cable gland M32 on the top (IP54), low version, 16-poles
données commerciales
|
numéro d'article
|
70.359.1635.0
|
|---|---|
|
description de l'article
|
capot BAS GOT GF 16 M32 A0
|
|
EAN
|
4015573651357
|
|
Quantité minimale de commande
|
1
|
|
pays d'origine
|
DE
|
|
numéro de tarif douanier
|
85389099
|
dimensions de l’emballage
|
longueur emballée
|
470 mm
|
|---|---|
|
largeur emballée
|
80 mm
|
|
hauteur emballée
|
56 mm
|
|
poids brut emballé
|
249 g
|
|
volume emballé
|
750 ccm
|
|
poids net pièce unique
|
226 g
|
|
volume de la pièce unique
|
750 ccm
|
|
conditionnement
|
sac
|
|
quantité d'emballages
|
1 pièce(s)
|
certificats / homologations
général
|
matériau du boîtier
|
aluminium
|
|---|---|
|
couleur
|
gris
|
|
surface
|
revêtement en poudre
|
|
classe de protection (IP)
|
IP54
|
|
résistant aux UV
|
oui
|
|
classe d'inflammabilité des matériaux d'isolation selon la norme UL94
|
autre
|
|
température de fonctionnement min.
|
-40 °C
|
|
température de fonctionnement max.
|
120 °C
|
version
|
DIN-taille
|
16
|
|---|---|
|
modèle du boîtier
|
mâle
|
|
mécanisme de verrouillage
|
support en croix
|
|
entrée de câble
|
top
|
|
type d'entrée de câble
|
ecrou presse-étoupe
|
|
avec presse-étoupe
|
oui
|
|
taille du filetage M
|
32
|
|
couvercle à charnière
|
non
|
|
EMC-version
|
non
|
|
taille du filetage PG
|
|
|
longueur
|
94 mm
|
|
largeur
|
56 mm
|
|
hauteur
|
60 mm
|
classification
|
ETIM 5.0
|
boîtiers pour les connecteurs industriels
|
|---|---|
|
ECLASS 8.1
|
boîtiers pour les connecteurs industriels
|
|
ETIM 4.0
|
boîtiers pour les connecteurs industriels
|
|
ETIM 3.0
|
boîtiers pour les connecteurs industriels
|
|
ETIM 6.0
|
EC000437
|
|
ETIM 7.0
|
EC000437
|
|
ECLASS 11
|
27440202
|
|
ETIM 8.0
|
EC000437
|
|
ETIM 9.0
|
EC000437
|
conformité du produit
|
statut de conformité RoHS
|
conforme avec des exceptions
|
|---|---|
|
exemptions ROHS
|
III-6(c)
|
|
statut de conformité REACH-SVHC
|
doit être déclaré
|
|
substances REACH-SVHC
|
Plumbum
|
|
REACH-SVHC Numéros CAS
|
7439-92-1
|
Compatible avec
Documentation
| Nom du fichier | Description | Taille du fichier | Type de fichier |
|---|---|---|---|
| Fiche technique | - | 138.40kB |
Permis
| Nom du fichier | Description | Taille du fichier | Type de fichier |
|---|---|---|---|
| Déclaration de conformité CE | - | 45.12kB | |
| Déclaration de conformité UKCA | - | 39.31kB | |
| Homologation VDE-UG | - | 1.66MB | |
| Homologation cURus | - | 13.20kB |
Conformité des produits
| Nom du fichier | Description | Taille du fichier | Type de fichier |
|---|---|---|---|
| Certificat REACH-SVHC | - | 197.85kB | |
| Certificat RoHS | - | 197.87kB |
Commercialisation
| Nom du fichier | Description | Taille du fichier | Type de fichier |
|---|---|---|---|
| Catalogues | - | 41.84MB |
Dessins
| Nom du fichier | Description | Taille du fichier | Type de fichier |
|---|---|---|---|
| Dessins client | - | 90.22kB | |
| Dessins client (TIFF) | - | 88.24kB | TIF |
| Dessins client (DXF) | - | 5.82MB | DXF |
