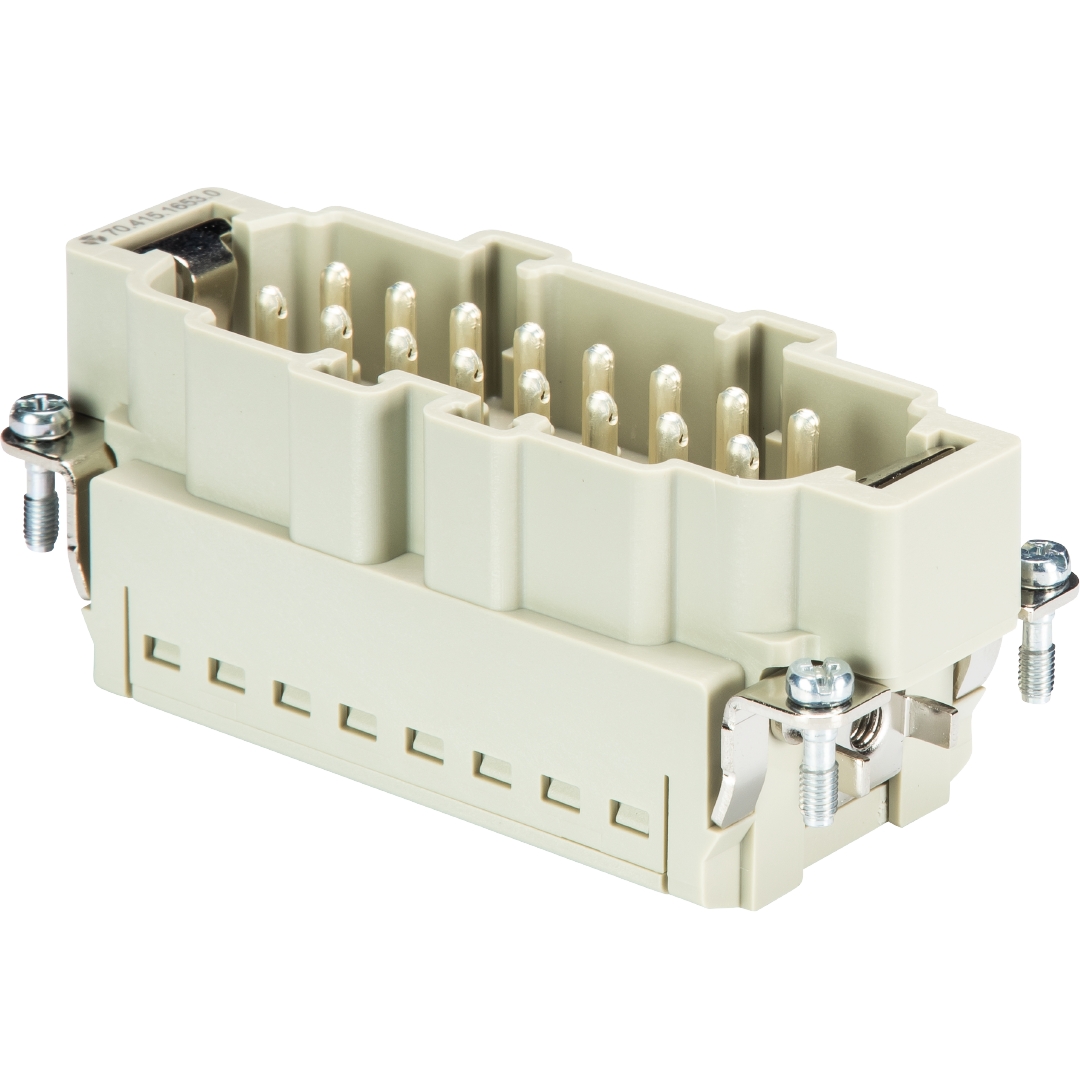

insert mâle BAS STP 16 2,5 50 AG

Numéro d'article 70.415.1653.0

Male insert revos basic, 16-poles, rated current: 16A, rated voltage: 500V, with silver-plated contacts

Aperçu

Caractéristiques techniques

Accessoires

Compatible avec

Téléchargements

données commerciales

numéro d'article	70.415.1653.0
description de l'article	insert mâle BAS STP 16 2,5 50 AG
EAN	4049088257964
Quantité minimale de commande	1
pays d'origine	CN
numéro de tarif douanier	85366990

dimensions de l’emballage

longueur emballée	200 mm
largeur emballée	100 mm
hauteur emballée	34 mm
poids brut emballé	77.63 g
volume emballé	680 ccm
poids net pièce unique	75.68 g
volume de la pièce unique	680 ccm
conditionnement	sac
quantité d'emballages	1 pièce(s)

certificats / homologations

général

version	insert de broche
taille (selon la norme DIN 43880)	16
classe d'inflammabilité des matériaux d'isolation selon la norme UL94	V0
couleur	gris
cycles d'accouplement	500
degré de pollution	3
convient pour une installation en ligne	non
température de fonctionnement min.	-40 °C
température de fonctionnement max.	120 °C

données de connexion

type de connexion	connexion enfichable
nombre de pôles	16
nombre total de pôles sans contact avec la terre	16
avec protection du fil	non
section minimale du conducteur solide (solide/multibrin)	0.5 mm²
section maximale du conducteur rigide (solide/multibrin)	2.5 mm²

données techiques UL/CSA

tension nominale selon UL/CSA	600 V
courant nominal selon UL	13 A
courant nominal selon CSA	13 A
section du conducteur souple min.	26 AWG
section du conducteur souple max.	14 AWG

version

avec logement	non

contacts

matériel de contact	alliage de cuivre
surface	plaqué argent
résistance de contact	5 mOhm
longueur de dénudage	9 mm

données techniques DIN EN 61984

tension nominale	500 V
courant nominal	16 A
tension nominale d'impultion	6 kV

classification

ETIM 5.0	contact inséré pour connecteurs industriels
ECLASS 8.1	contact inséré pour connecteurs industriels
ETIM 6.0	EC000438
ETIM 7.0	EC000438
ECLASS 11	27440205
ETIM 8.0	EC000438
ETIM 9.0	EC000438

conformité du produit

statut de conformité RoHS	conforme
statut de conformité REACH-SVHC	conforme
