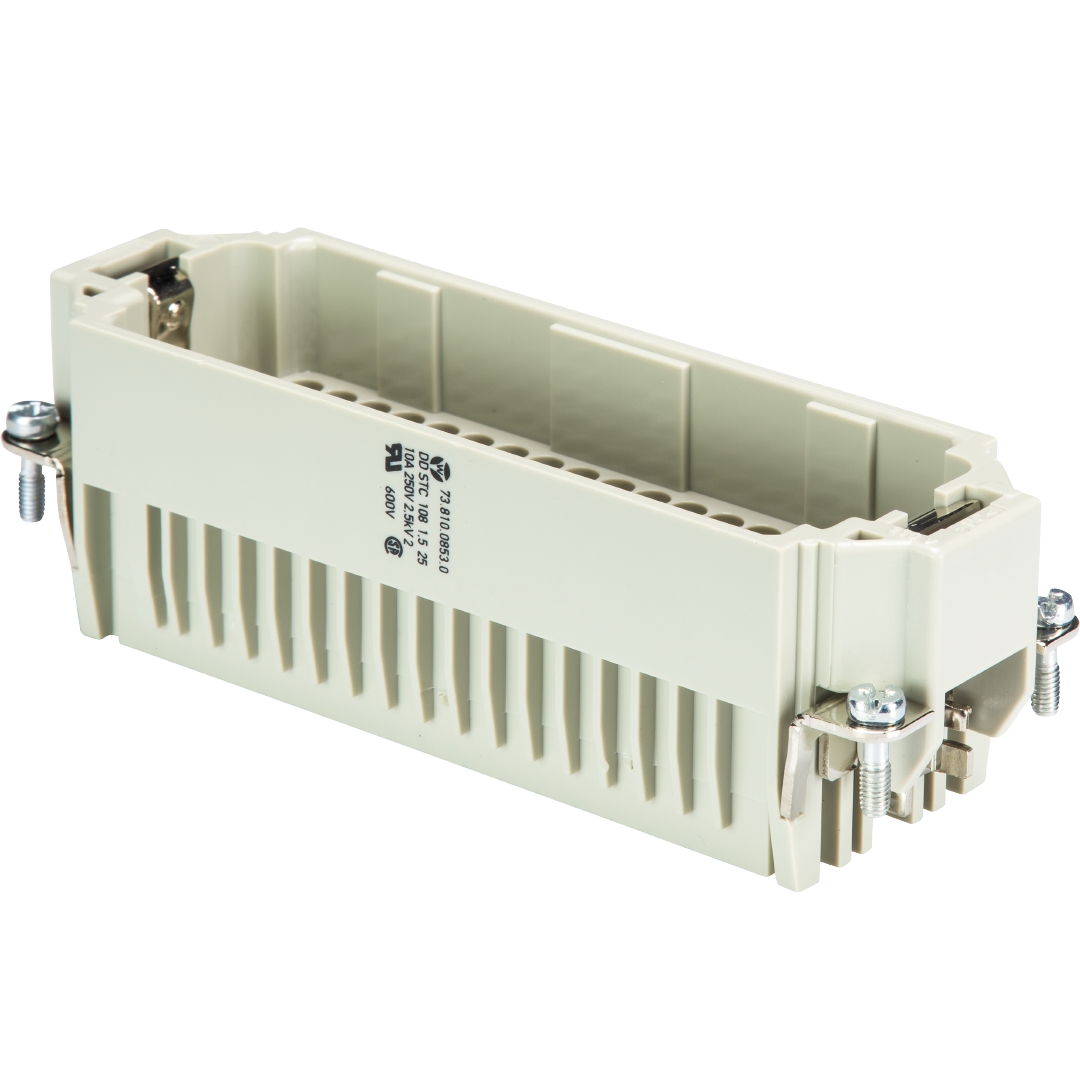

insert mâle DD STC 108 1,5 25
Numéro d'article 73.810.0853.0
revos DD 108 pole + ground, male insert 250V/10A, crimp connection
données commerciales
|
numéro d'article
|
73.810.0853.0
|
|---|---|
|
description de l'article
|
insert mâle DD STC 108 1,5 25
|
|
EAN
|
4015573861626
|
|
Quantité minimale de commande
|
5
|
|
pays d'origine
|
DE
|
|
numéro de tarif douanier
|
85366990
|
dimensions de l’emballage
|
longueur emballée
|
185 mm
|
|---|---|
|
largeur emballée
|
140 mm
|
|
hauteur emballée
|
55 mm
|
|
poids brut emballé
|
370.4 g
|
|
volume emballé
|
1424.5 ccm
|
|
poids net pièce unique
|
65.5 g
|
|
volume de la pièce unique
|
284.9 ccm
|
|
conditionnement
|
carton
|
|
quantité d'emballages
|
5 pièce(s)
|
général
|
version
|
insert de broche
|
|---|---|
|
taille (selon la norme DIN 43880)
|
24
|
|
classe d'inflammabilité des matériaux d'isolation selon la norme UL94
|
V0
|
|
cycles d'accouplement
|
500
|
|
degré de pollution
|
3
|
|
convient pour une installation en ligne
|
non
|
|
taille alternative
|
24H
|
|
température de fonctionnement min.
|
-40 °C
|
|
température de fonctionnement max.
|
120 °C
|
données de connexion
|
type de connexion
|
sertissage
|
|---|---|
|
nombre de pôles
|
108
|
|
plus contacts de commutation
|
0
|
|
nombre de pôles par rapport au courant nominal 2
|
0
|
|
nombre de pôles par rapport au courant nominal 3
|
0
|
|
nombre total de pôles sans contact avec la terre
|
108
|
|
avec protection du fil
|
non
|
|
contact de protection
|
oui
|
données techiques UL/CSA
|
tension nominale selon UL/CSA
|
600 V
|
|---|---|
|
courant nominal selon UL
|
8.5 A
|
|
courant nominal selon CSA
|
20 A
|
|
section du conducteur souple min.
|
0.14 mm²
|
|
section du conducteur souple max.
|
2.5 mm²
|
|
section du conducteur souple AWG
|
26-14 AWG
|
version
|
avec logement
|
non
|
|---|
contacts
|
matériel de contact
|
voir contacts
|
|---|---|
|
surface
|
voir contacts
|
|
résistance de contact
|
5 mOhm
|
|
longueur de dénudage
|
8 mm
|
conception tête vis / Serrage au couple recommandé
|
vis de fixation
|
Z1/0,5 Nm
|
|---|---|
|
vis des conducteurs de terre
|
Z2/1,2 Nm
|
données techniques DIN EN 61984
|
tension nominale
|
250 V
|
|---|---|
|
tension nominale vers PE
|
250 V
|
|
courant nominal
|
10 A
|
|
tension nominale d'impultion
|
4 kV
|
classification
|
ETIM 5.0
|
contact inséré pour connecteurs industriels
|
|---|---|
|
ECLASS 8.1
|
contact inséré pour connecteurs industriels
|
|
ETIM 4.0
|
contact inséré pour connecteurs industriels
|
|
ETIM 3.0
|
contact inséré pour connecteurs lourds
|
|
ETIM 6.0
|
EC000438
|
|
ETIM 7.0
|
EC000438
|
|
ECLASS 11
|
27440205
|
|
ETIM 8.0
|
EC000438
|
|
ETIM 9.0
|
EC000438
|
conformité du produit
|
statut de conformité RoHS
|
conforme
|
|---|---|
|
statut de conformité REACH-SVHC
|
conforme
|
