Conector PCB macho 8113 S / 2 S OB
Número de artículo 25.394.3253.0

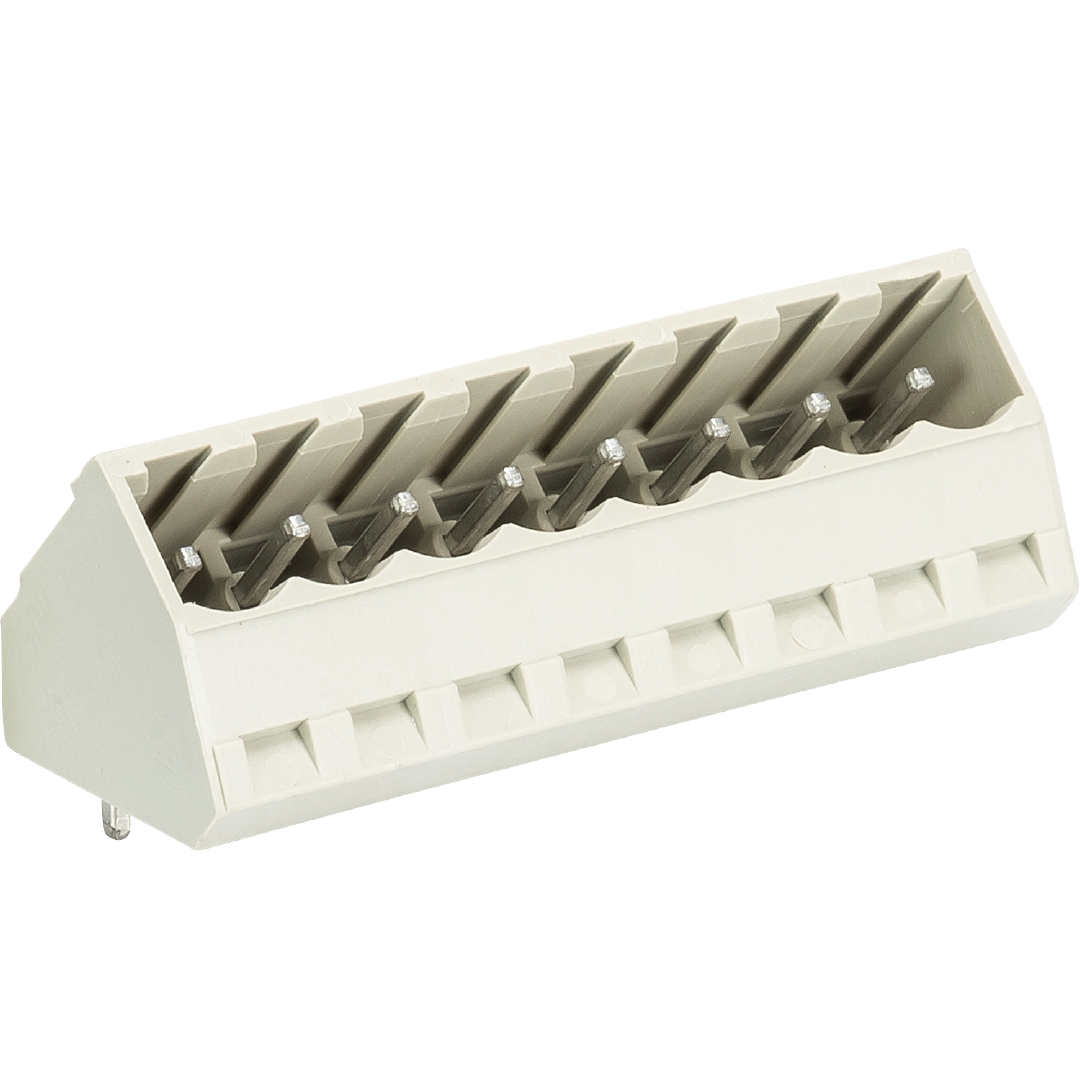

PCB pin header, connection method depends on used socket part , 2 poles, pitch: 5 mm, type of packing: carton, color: grey
Datos comerciales
|
Número de pieza
|
25.394.3253.0
|
|---|---|
|
Descripción de los artículos
|
Conector PCB macho 8113 S / 2 S OB
|
|
EAN
|
4015573201156
|
|
Cantidad mínima de pedido
|
1500
|
|
País de origen
|
DE
|
|
Número del arancel aduanero
|
85369010
|
Dimensiones del embalaje
|
Longitud empaquetada
|
104 mm
|
|---|---|
|
Anchura embalada
|
68 mm
|
|
Altura embalada
|
68 mm
|
|
Peso bruto embalado
|
153 g
|
|
Volumen de la caja de cartón
|
481 ccm
|
|
Peso neto de una pieza
|
1.114 g
|
|
Volumen del artículo
|
4.81 ccm
|
|
Empaquetado
|
cartón
|
|
Unidad de embalaje
|
100 pieza(s)
|
certificados / homologaciones
Datos generales
|
número de espacios
|
5 mm
|
|---|---|
|
Tipo de conexión
|
Conexión soldada
|
|
Proceso de soldadura
|
Soldadura por onda
|
|
Número de polos
|
2
|
|
Número de pisos
|
1
|
|
Etiquetaje
|
No
|
|
Fijación
|
Sin
|
|
Dirección de acoplamiento hacia circuito impreso
|
45°
|
|
Empaquetado
|
Cartón
|
Datos técnicos
|
Corriente Asignada
|
12 A
|
|---|---|
|
Categoría de sobretensión I
|
1000 V
|
|
Categoría de sobretensión II
|
400 V
|
|
Categoría de sobretensión III
|
250 V
|
|
Tensión de cortocircuito
|
4 kV
|
Datos de conexión
|
Tipo de conexión
|
Conexión soldada
|
|---|
Datos técnicos UL/CSA
|
Tensión UL
|
300 V
|
|---|---|
|
Corriente field wiring
|
15 A
|
|
Corriente facotry wiring
|
15 A
|
|
Tensión CSA
|
300 V
|
|
Corriente CSA
|
15 A
|
Otros
|
Material de aislamiento
|
Termoplástico
|
|---|---|
|
Color
|
Gris
|
|
Altura
|
14.6 mm
|
|
Longitud
|
11.2 mm
|
|
Profundidad
|
16 mm
|
|
Material del conector base
|
CuZn
|
|
Material de la superficie del conector
|
Sn
|
Clasificación
|
ETIM 5.0
|
Conector de circuito impreso
|
|---|---|
|
ECLASS 8.1
|
Conector de circuito impreso
|
|
ETIM 4.0
|
Conector de circuito impreso
|
|
ETIM 6.0
|
EC002637
|
|
ETIM 7.0
|
EC002637
|
|
ECLASS 11
|
27460201
|
|
ETIM 8.0
|
EC002637
|
|
ETIM 9.0
|
EC002637
|
Certificados de producto
|
ROHS conformity status
|
Conforme
|
|---|---|
|
REACH-SVHC conformity status
|
Conforme
|
Compatible con
