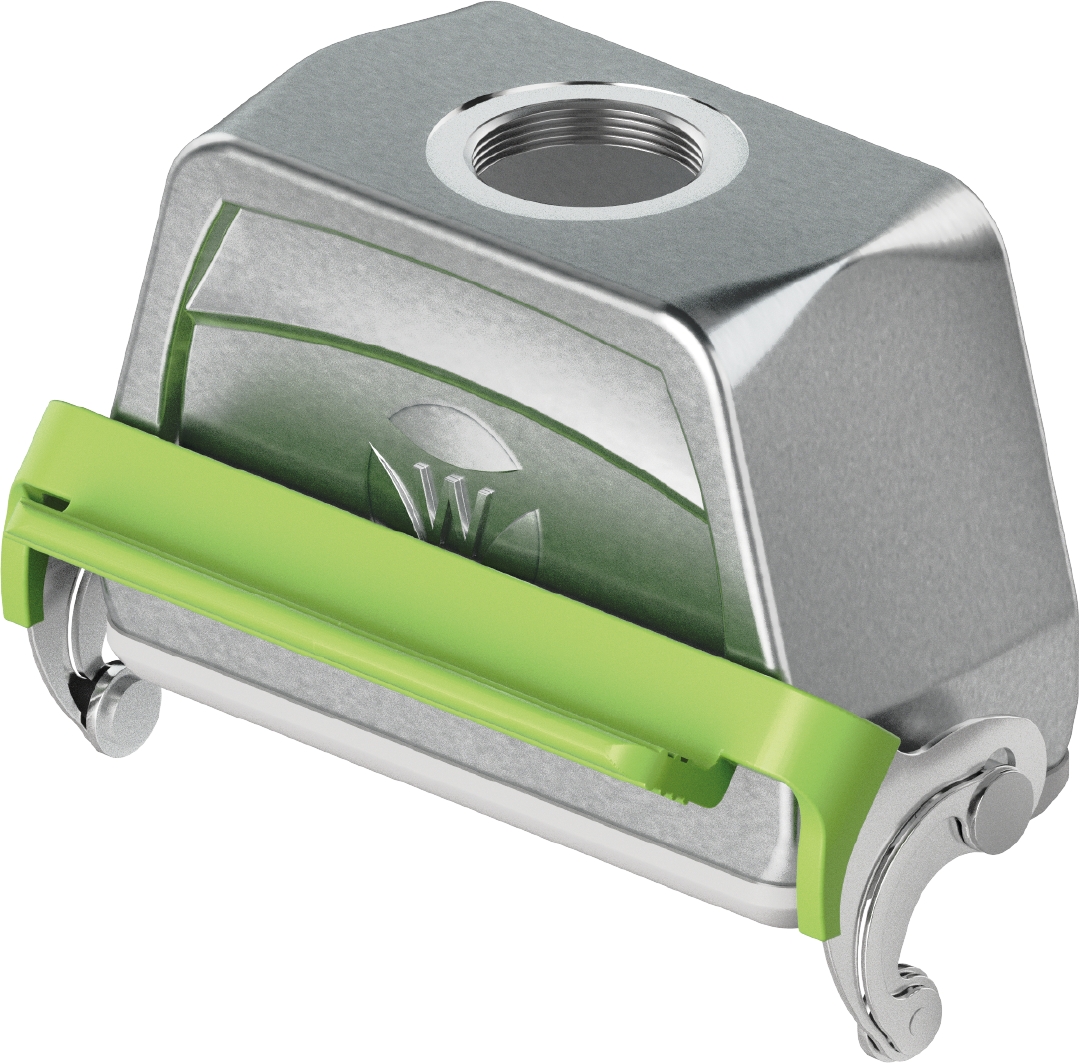

Gehäuseoberteil BAS GOM GL24 M25 B1
Artikelnr. 71.472.2437.1
Gehäuseoberteil revos basic Metall-Serie ohne Beschichtung, mit Einhandverriegelung und Gewindebohrung B1 oben – freie Kabelverbindung, niedrige Bauform, M2-polig
Kaufmännische Daten
|
Artikelnummer
|
71.472.2437.1
|
|---|---|
|
Artikelbezeichnung
|
Gehäuseoberteil BAS GOM GL24 M25 B1
|
|
EAN
|
4049088461095
|
|
Mindestauftragsmenge
|
1
|
|
Ursprungsland
|
DE
|
|
Zolltarifnummer
|
85389099
|
Verpackungsmaße
|
Länge verpackt
|
250 mm
|
|---|---|
|
Breite verpackt
|
260 mm
|
|
Höhe verpackt
|
43 mm
|
|
Bruttogewicht verpackt
|
267 g
|
|
Volumen verpackt
|
750 ccm
|
|
Nettogewicht Einzelteil
|
245 g
|
|
Volumen Einzelteil
|
750 ccm
|
|
Verpackungsart
|
Beutel
|
|
Verpackungsmenge
|
1 St
|
Zulassungen
Allgemein
|
Werkstoff des Gehäuses
|
Aluminium
|
|---|---|
|
Farbe
|
grau
|
|
Oberfläche
|
blank
|
|
Schutzart (IP)
|
IP65
|
|
UV-beständig
|
ja
|
|
Brennbarkeitsklasse des Isolierstoffs nach UL 94
|
sonstige
|
|
Einsatztemperaturbereich min.
|
-40 °C
|
|
Einsatztemperaturbereich max.
|
120 °C
|
Ausführung
|
Baugröße
|
24
|
|---|---|
|
Art der Verriegelung
|
Längsbügel
|
|
Kabeleinführung
|
oben
|
|
Art der Kabeleinführung
|
Gewinde
|
|
Mit Kabelverschraubung
|
nein
|
|
Gewindegröße M
|
25
|
|
Klappdeckel
|
nein
|
|
EMV-Ausführung
|
nein
|
|
Gewindegröße PG
|
|
|
Länge
|
120 mm
|
|
Breite
|
43 mm
|
|
Höhe
|
72 mm
|
Klassifikation
|
ETIM 5.0
|
Gehäuse für Industriesteckverbinder
|
|---|---|
|
ECLASS 8.1
|
Gehäuse für Industriesteckverbinder
|
|
ETIM 4.0
|
Gehäuse für Industriesteckverbinder
|
|
ETIM 6.0
|
EC000437
|
|
ETIM 7.0
|
EC000437
|
|
ECLASS 11
|
27440202
|
|
ETIM 8.0
|
EC000437
|
|
ETIM 9.0
|
EC000437
|
Produktcompliance
|
RoHS Konformitätsstatus
|
Konform
|
|---|---|
|
REACH-SVHC Konformitätsstatus
|
Konform
|
