LADEINFRASTRUKTUR FÜR ELEKTROFAHRZEUGE
Entdecken Sie mit podis® eine innovative Lösung für eine dezentrale Energieverteilung, die den Aufbau einer Ladeinfrastruktur in Parkhäusern und Tiefgaragen spielend einfach macht!
DEZENTRALE STROMVERTEILUNG FÜR ELEKTROFAHRZEUGE
Elektrofahrzeuge haben sich als vielversprechende Lösung zur Reduzierung der CO2 Emissionen und zur Verbesserung der Luftqualität herausgestellt. Die Fahrzeuge und deren Ladeinfrastruktur sind Herausforderungen auf dem Weg in Richtung einer grüneren und nachhaltigeren Zukunft. Die steigende Zahl von Elektrofahrzeugen führt jedoch dazu, dass die Nachfrage nach elektrischen Ladestationen in die Höhe schießt. Dies belastet die bestehenden Stromnetze, was zu Stromausfällen und teuren Nachrüstungen führt.
Um den Herausforderungen der Elektromobilität nachhaltig zu begegnen, präsentiert Wieland Electric eine wegweisende Lösung für den Aufbau einer Ladeinfrastruktur mit dezentraler Stromverteilung. Durch das Flachleitungssystem podis® wird das Laden von Elektrofahrzeugen in einem neuen oder bestehenden Parkhaus oder einer Tiefgarage schnell, sicher und flexibel ermöglicht.
WIR HABEN ÜBER DIE DEZENTRALE ENERGIEVERTEILUNG GESPROCHEN, ABER WAS BEDEUTET DAS GENAU?
❌ KONVENTIONELLE INSTALLATIONSWEISE
Eine zentrale Installation bedeutet im Vergleich zur dezentralen einen deutlich erhöhten Materialaufwand. Durch die Vielzahl an Zuleitungen entsteht außerdem erheblicher Platzbedarf im Verteilerschrank. Nachrüsten wird so zur Herkulesaufgabe.
NACHTEILE DER KONVENTIONELLEN INSTALLATION
❌ Zeitaufwendig
❌ Großer Materialbedarf und Abfall
❌ Erhöhter Platzbedarf
❌ Veränderungen sehr aufwendig
✅ DEZENTRALE INSTALLATIONSWEISE
Durch die dezentrale Installation mit podis® können Sie mit nur einer Zuleitung die Energieverteilung für ein gesamtes Parkdeck realisieren und die Module für den Energieabgriff genau dort setzen, wo Sie sie brauchen. Das spart Platz und sorgt für eine moderne, klare Ästhetik.
VORTEILE DER DEZENTRALEN INSTALLATION
✅ Exzellente Flexibilität
✅ Platzsparend
✅ Maximale Fehlervermeidung
✅ Weniger Material- und Arbeitsaufwand
✅ Beeindruckende Installationsgeschwindigkeit
✅ Außergewöhnliche Qualität
NOCH NICHT BEEINDRUCKT?
SCHAUEN SIE SICH DIE PODIS®-INSTALLATION IM ZEITRAFFER AN!
STECKBAR EINFACH
podis® Installation in einer Tiefgarage im Zeitraffer
THE INNOVATION BEHIND
SPEED.
MACHT NICHTS, WENN’S SCHNELL GEHT.
THE INNOVATION BEHIND
FLEXIBILITY.
DIE ENERGIEVERTEILUNG, DIE MIT IHREN AUFGABEN WÄCHST.
THE INNOVATION BEHIND
SAFETY.
IST ES NICHT SCHÖN, WENN NICHTS PASSIERT?
ERFAHREN SIE MEHR ÜBER DIE INSTALLATION VON PODIS®
IN TIEFGARAGEN UND PARKHÄUSERN
LADEINFRASTRUKTUR FÜR PARKHÄUSER & TIEFGARAGEN
Die steigende Verbreitung von Elektrofahrzeugen bringt eine erhöhte Nachfrage nach Lademöglichkeiten mit sich, sowohl zu Hause als auch im Geschäft. Besonders in Parkhäusern und Tiefgaragen ergeben sich einige Vorteile für die Implementierung von Elektrofahrzeug-Ladestationen, die wir im Folgenden erläutern werden.
✔️ PLATZOPTIMIERUNG
Parkhäuser und Tiefgaragen sind in der Regel auf begrenztem Raum gebaut. Die dezentrale Energieverteilung, wie sie das podis® Energiebussystem bietet, ermöglicht es, eine große Anzahl von Ladestationen mit einer einzigen Zuleitung zu versorgen. Dadurch wird wertvoller Platz im Verteilschrank eingespart, was besonders in beengten Gegebenheiten von Vorteil ist.
✔️ EFFIZIENTE ENERGIEVERTEILUNG
Dank der dezentralen Energieverteilung wird die Energie gleichmäßig auf die Ladestationen verteilt. Dies minimiert den Energieverlust und stellt sicher, dass alle Ladestationen effizient betrieben werden, unabhängig davon, wie viele Fahrzeuge gleichzeitig aufgeladen werden.
✔️ SKALIERBARKEIT
Das podis® System erlaubt es, bis zu zwanzig Ladestationen je nach Bedarf zu installieren und mit einem effizienten Lastmanagement zu betreiben. Dies bedeutet, dass Parkhäuser und Tiefgaragen problemlos erweitert werden können, um der steigenden Nachfrage nach Lademöglichkeiten gerecht zu werden, ohne aufwändige Infrastrukturänderungen vornehmen zu müssen.
WER MIT DEM AUFBAU EINER LADEINFRASTRUKTUR ZU TUN HAT,
WIRD VON DEN ZAHLREICHEN VORTEILEN VON PODIS® PROFITIEREN.
INVESTOREN
podis® bietet eine kostengünstige Lösung für die Ausstattung von Neubauten und die Nachrüstung bestehender Gebäude mit Ladeinfrastruktur.
- Einfache Nachrüstung in bestehenden Gebäuden
- Installation unabhängig von Ladestation möglich
- Zeit-, Geld- und Materialsparende Systemlösung
ELEKTROPLANER
podis® vereinfacht die Planung von Ladeinfrastrukturen durch sein übersichtliches Portfolio und ermöglicht eine flexible Erweiterung ohne großen Aufwand.
- Einfache Planung dank übersichtlichem Portfolio
- Ohne großen Planungsaufwand erweiterbar
- Vielzahl von Ladestationen an einem Leitungsabschnitt möglich
ELEKTROINSTALLATEURE
Die modulare Bauweise von podis® ermöglicht eine schnelle Installation, spart Zeit, Geld und Material und erfordert weniger Verkabelungsaufwand.
- Jederzeit an jeder beliebigen Stelle mit geringem Aufwand erweiterbar
- Leicht zu installieren
- Spart Zeit, Geld und Material
GROSSHANDEL / FACHHANDEL
Schmücken Sie Ihr Portfolio mit ausgereifter Spitzentechnologie, indem Sie auf eine Systemlösung mit aufeinander abgestimmten Komponenten setzen.
- Komplettlösung
- Einfache Lagerhaltung dank überschaubarer Stückliste
- Beweis für ausgezeichnetes Portfolio
LADESTATIONSHERSTELLER
Mit podis® als gebrandeter Komplettlösung können Hersteller von Ladestationen ihren Kunden eine erweiterbare Technologie mit einfacher Installation bieten.
- Bessere Kundenbindung durch Erweiterbarkeit
- Technologisch ausgereift
- Sicher im Betrieb

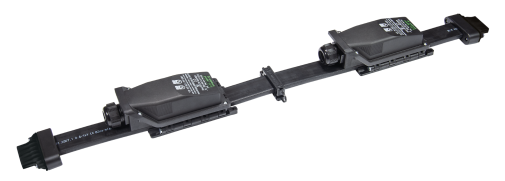

PODIS® – INNOVATION IST MEHR ALS DIE SUMME DER EINZELNEN TEILE
MINIMALE KOMPLEXITÄT FÜR EINE EINFACHE INSTALLATION:
MIT NUR VIER BASISBAUSTEINEN MÜHELOS FEST VERDRAHTEN
FLACHLEITUNG
| Bemessungsspannung | 690 V |
| Bemessungsstrom | 63 A |
| Anschlussquerschnitt | 16 mm² |
| Polzahl | 5 |
| Schlagfestigkeit | IK 10 |
| BPVO Klasse | B2ca-s1a,d1 |
Detaillierte Informationen finden Sie in unserem Shop oder unserer Broschüre:

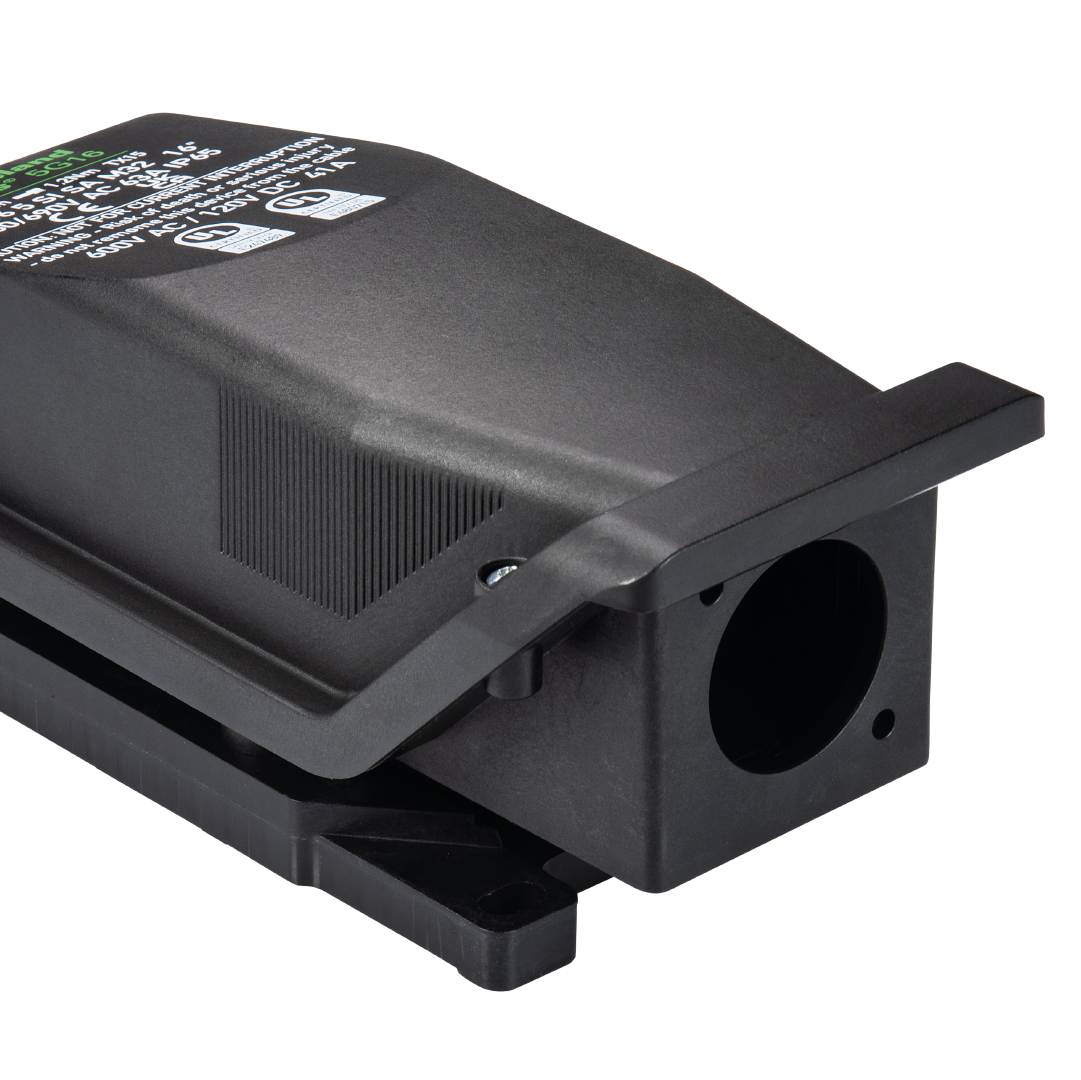

ANSCHLUSSMODUL FÜR DIE KONVENTIONELLE VERDRAHTUNG
| Zur Einspeisung in die Flachleitung als auch für den Abgriff zur Ladestation | |
|---|---|
| Bemessungsspannung | 690 V |
| Bemessungsstrom | 63 A (max. 40°C) |
| Anschlussquerschnitt | 1,5 bis 16 mm² |
| IP Schutzklasse | IP65 |
| Schlagfestigkeit | IK 09 |
Detaillierte Informationen finden Sie in unserem Shop oder unserer Broschüre:
LEITUNGSENDSTÜCK
Pro Leitungsstrang werden zwei Leitungsendstücke auf beiden Seiten benötigt. Sie denen zum Erhalt der IP Schuztart 65.
Detaillierte Informationen finden Sie in unserem Shop oder unserer Broschüre:
BEFESTIGUNGSSCHELLE
Die Befestigungsschellen mit Schnellverschluss und nur einem Befestigungspunkt sind optimiert für maximale Zeiteinsparung und einfachste Handhabung.
- Ein Bauteil: Verbundenes Unter- und Oberteil für vereinfachte Montage.
- Verriegelung mit Schnellverschluss: Werkzeuglose Verriegelung durch einfaches Herunterdrücken des Oberteils.
- Zwei Varianten:
- Zur Befestigung mit einem Bolzenschussgerät.
- Mit Langloch für klassische Schraubbefestigung.
- Wärmeabfuhr und Nachrüstbarkeit: Raum zwischen Flachleitung und Untergrund, der nicht nur zu einer besseren Wärmeabfuhr führt, sondern ermöglicht die einfache Integration weiterer Anschlussmodule zu einem späteren Zeitpunkt.
- Mitführung der Datenleitung: Adaptierbare Rohrklemmen ermöglichen eine saubere parallele Datenleitungsführung.
- Zubehör: Clips für die Befestigung an Kabeltrassen und die Gitterkanalklemme runden die Möglichkeiten ab.
Detaillierte Informationen finden Sie in unserem Shop oder unserer Broschüre:
NOCH SCHNELLER, NOCH EINFACHER:
DIE INSTALLATION WIRD NOCH SIMPLER DANK STECKBARER KOMPONENTEN
STECKBARES ANSCHLUSSMODUL
| Als Abgang in die Flachleitung – Steckbar RST 25 | |
| Bemessungsspannung | 400 V |
| Bemessungsstrom * | 32 A (max. 28°C) |
| Anschlussquerschnitt | 6 mm² vorverdrahtet |
| IP Schutzklasse | IP65 |
| Schlagfestigkeit | IK 09 |
Detaillierte Informationen finden Sie in unserem Shop oder unserer Broschüre:
KONFEKTIONIERTE LEITUNG
Für eine schnelle steckbare Zuführung der Energie zur Ladestation. Mit der konfektionierten Leitung mit freien Ende oder als Verbindungsleitung bieten wir verschiedene Anschlussmöglichkeiten und maximale Flexibilität.
Detaillierte Informationen finden Sie in unserem Shop oder unserer Broschüre:
FÜR JEDES SZENARIO GEWAPPNET:
WEITERE KOMPONENTEN RUNDEN UNSER PORTFOLIO AB
ABSICHERUNGSMODUL
Gemäß IEC 60364-7-722:2018 muss in den abzweigenden Endstromkreisen jeder Ladestation die Überstrom- und Fehlerstrom- Schutzeinrichtung zur Absicherung der Ladestationen angeordnet werden. Diese können entweder in der Ladestation selbst oder in einem extra für die Elektromobilität vorgesehenem podis® Absicherungsmodul integriert werden.
Das podis® Absicherungsmodul ist komplett vorverdrahtet und mit den notwendigen FI/LS ausgestattet. Es gibt Varianten sowohl für die Verdrahtung (mit Kabelverschraubung) als auch für die steckbare Installation. Das Modul fungiert gleichzeitig als Verbindung zur Flachleitung und Integration der Überstrom- und Fehlerstromschutzeinrichtung für den Endstromkreis.
Detaillierte Informationen finden Sie in unserem Shop oder unserer Broschüre:
ANSCHLUSSMODUL MIT DOPPELAUSGANG
Das Modul mit Doppelausgang definiert Effizienz neu, indem es zwei Verbraucher mit nur einem Abgriff bedient. Das spart nicht nur Zeit, sondern auch Kosten, da ein Abgangsmodul eingespart werden kann. Der spezielle Deckel bietet einen zusätzlichen Ausgang, komplett vorverdrahtet und steckbar mit RST® oder zur konventionellen Verdrahtung mit Kabelverschraubung.
Detaillierte Informationen finden Sie in unserem Shop oder unserer Broschüre:
EINFACH MAL AUSPROBIEREN -
QUALITÄT UND FUNKTIONALITÄT GANZ OHNE RISIKO KENNENLERNEN
WIR LIEFERN DEN
BEWEIS IM MUSTERKOFFER
Überzeugen Sie sich selbst. In unserem podis® Musterkoffer finden Sie alle Komponenten, die Sie zum Anschluss des podis® Energiebussystems benötigen:
- Flachleitung 5G16 & 5G25
- Anschlussmodul für den Ausgang mit Kabelverschraubung
- Anschlussmodul mit steckbarem Ausgang
- Eine konfektionierte Leitung
- Diverse Befestigungsmöglichkeiten und Schraubenantriebe
SIE WISSEN GENAU, WAS SIE SUCHEN?
VORBEREITETE WARENKÖRBE, FACHHÄNDLER UND PRODUKTÜBERSICHT
UNSERE PODIS® PARTNER, EINFACH VERBUNDEN
| Unternehmen | Standort | Kontakt |
|---|---|---|
podis® Elektrogroßhandelspartner | ||
| PaechElektro | 13125 Berlin | Website | 030 / 99901333 | info@paechelektro.de |
| Adalbert Zajadacz GmbH & Co. KG | 21629 Neu Wulmstorf | Website | 040 / 700770 | info@zajadacz.de |
| Elektro Braun GmbH | 63741 Aschaffenburg | Website | 06021 / 405 0 | info@elektro-braun.de |
| Johannes Kraft GmbH | 70565 Stuttgart | Website | 0711 / 78806-0 | info@kraft-egh.de |
| Fischer-J.W.Zander GmbH & Co. KG | 72458 Albstadt | Website | 07431 / 1298 -0 | fiza.alb@zander-gruppe.de |
| EFG Gienger KG | 85570 Markt Schwaben | Website | 08121 / 44-0 | info.efggienger@efg-gruppe.de |
podis® Partner für Ladeinfrastrukturen | ||
| HEIMLADEN GmbH | 50676 Köln // 97076 Würzburg | Website | 0931 / 663 91236 | info@heimladen.de |
| PRO-CHARGE GmbH | 59872 Meschede | Website | 02903 / 96990 02 | info@pro-charge.net |
| PREMERIUM GmbH | 71144 Steinenbronn | Website | 0711 / 120 12120 | info@premerium.com |
| reev GmbH | 80335 München | Website | 089 215 / 38970 | info@reev.com |

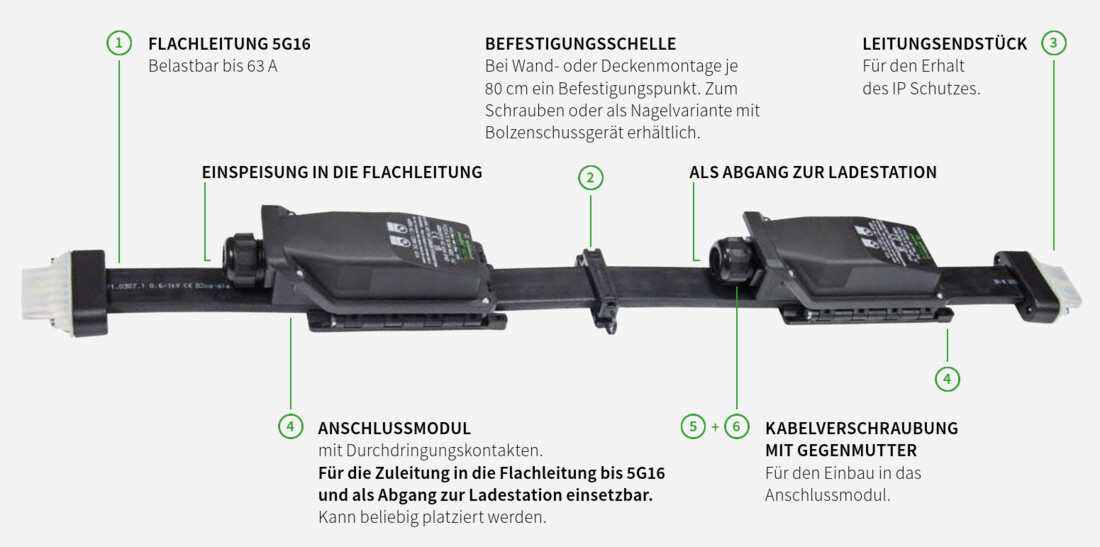

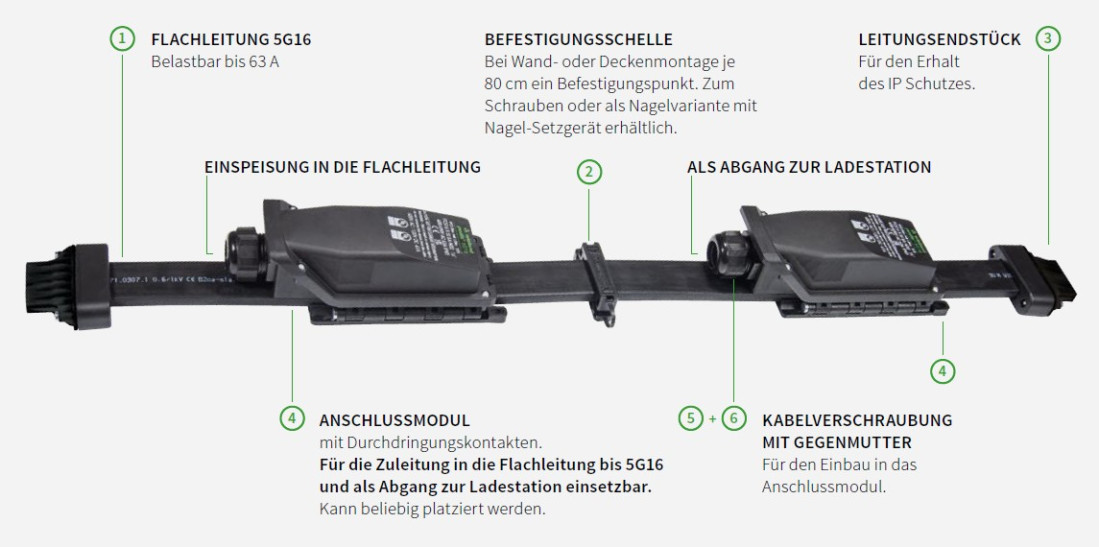

INSTALLATION MIT KONVENTIONELLER VERDRAHTUNG
| PODIS® FLACHLEITUNG MIT ZUBEHÖR | ||
|---|---|---|
| # | Bezeichnung | Bestell-Nr. |
| 1 | Flachleitung 5G16 | 00.771.0307.1 |
| 2 | Befestigungsschelle | 05.569.7453.0 |
| 3 | Leitungsendstück | Z6.563.6553.0 |
| ANSCHLUSSMODUL MIT ZUBEHÖR | ||
| 4 | Anschlussmodul mit Ausschnitt für Kabelverschraubung | 75.456.0053.1 |
| 5 | Kabelverschraubung 18-25 mm | Z5.507.1653.1 |
| 6 | Gegenmutter | 05.505.0353.1 |
PRODUKTE FÜR DIE
INSTALLATION MIT KABELVERSCHRAUBUNG
Mit unseren vorbereiteten Warenkörben erleichtern wir Ihren Einkauf. Sie erhalten einen Einblick, wie Sie Ihre Komponenten zusammenstellen und können diese direkt bestellen.

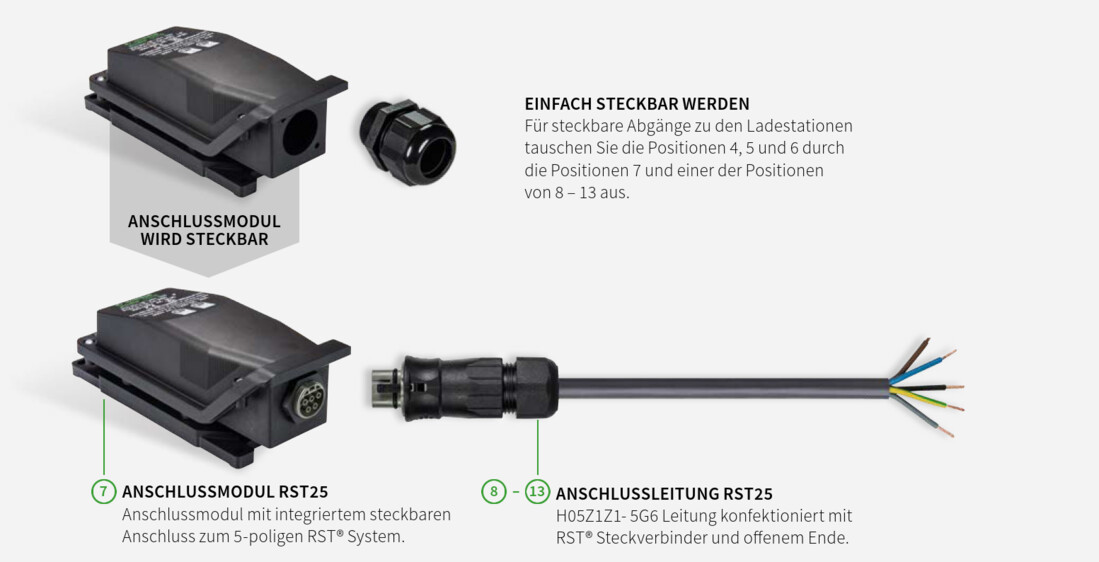

INSTALLATION MIT STECKBAREM SYSTEM RST®
| STECKBARES ANSCHLUSSMODUL UND DAZUGEHÖRIGE KONFEKTIONIERTE LEITUNGEN | ||
|---|---|---|
| # | Bezeichnung | Bestell-Nr. |
| 7 | Anschlussmodul steckbar RST25 | 75.453.0053.1 |
| 8 | Anschlussleitung 5G6 RST25; 0,5 m | 99.456.0124.0 |
| 9 | Anschlussleitung 5G6 RST25; 1,0 m | 99.453.0124.0 |
| 10 | Anschlussleitung 5G6 RST25; 1,5 m | 99.454.0124.0 |
| 11 | Anschlussleitung 5G6 RST25; 2,0 m | 99.455.0124.0 |
| 12 | Anschlussleitung 5G6 RST25; 2,5 m | 99.459.0124.0 |
| 13 | Anschlussleitung 5G6 RST25; 3,0 m | 99.460.0124.0 |
PRODUKTE FÜR DIE
STECKBARE INSTALLATIONVARIANTE
Gleiches gilt für den vorbereiteten Warenkorb für die podis® Installationsvariante mit steckbarem RST-System. Dieser optimiert nicht nur die Montage, sondern auch Ihren Einkauf. Durch sorgfältig ausgewählte und gebündelte Komponenten ermöglichen wir eine zeitsparende Umsetzung Ihrer Elektroinstallationen und steigern die Effizienz im Beschaffungsprozess.
PODIS® ERWEIST SICH
IN DER PRAXIS ALS UNVERZICHTBAR
Modulare und flexible Erschliessung ...
Überzeugte Kunden sind der beste Beweis, dass sich ein Produkt in der Anwendung bewährt. Und für Daniel Ruf von der Schweizer Burkhalter Gruppe hat podis® den Praxistest bereits mit Bravour bestanden: „Wir sind angewiesen auf ein System, das mit wenig Aufwand und fehlerfrei installiert werden kann. Klassische Verkabelungsmethoden würden bei unserem Geschäftsmodell gar nicht mehr funktionieren.“
Insbesondere wenn sein Unternehmen bestehende Garagen nachrüstet, kommen die Vorteile von podis® voll zum Tragen: „Stellen wir uns vor, wir realisieren 90 Ladestationen in einer Tiefgarage und wollen das mit konventionellen Kabeln und Anschlussdosen tun... das wäre an vielen Orten ein abenteuerliches Unterfangen.
... von Ladesystemen in Mehrfamilienhäusern
Eigentlich sind bei allen Projekten, die wir nachrüsten, die Platzverhältnisse in der Trasse und in der Hauptverteilung nicht gerade fürstlich. Da kommt uns ein System wie dieses natürlich sehr entgegen. Die Erschließung von der Elektro-Hauptverteilung bis zum Flachkabel hat sich in den meisten Fällen als sehr gut machbar erwiesen.“
DANIEL RUF, PROJEKTLEITER BURKHALTER GROUP
„KLASSISCHE VERKABELUNGS-METHODEN WÜRDEN BEI UNSEREM GESCHÄFTSMODELL GAR NICHT MEHR FUNKTIONIEREN.“
DANIEL RUF, PROJEKTLEITER BURKHALTER GROUP.
BEEINDRUCKENDES FEEDBACK VON ECHTEN ANWENDERN
Abbildungen: Die Bildergalerie illustriert verschiedene Installationsmethoden, in denen PaechElektro das podis® System erfolgreich einsetzt.
UNSERE EXPERTEN ÜBERZEUGEN SIE VON DEN
VORTEILEN DER ENERGIEVERTEILUNG MIT PODIS®
DAS SAGT UNSER EXPERTE
"Mit dem podis® Flachleitungssystem bietet Wieland Electric als Marktführer ein innovatives Installationssystem mit nur wenigen Grundkomponenten, das die perfekte Lösung für Projekte in der Elektromobilität darstellt. Neben der Zeitersparnis bei der Installation und der flexiblen Nachrüstbarkeit und Erweiterung reduziert das System das Fehlerpotential auf ein Minimum und wirkt so dem Fachkräftemangel entgegen."
Frank Nagengast
- Produktmanager für podis® Flachleitungssysteme
