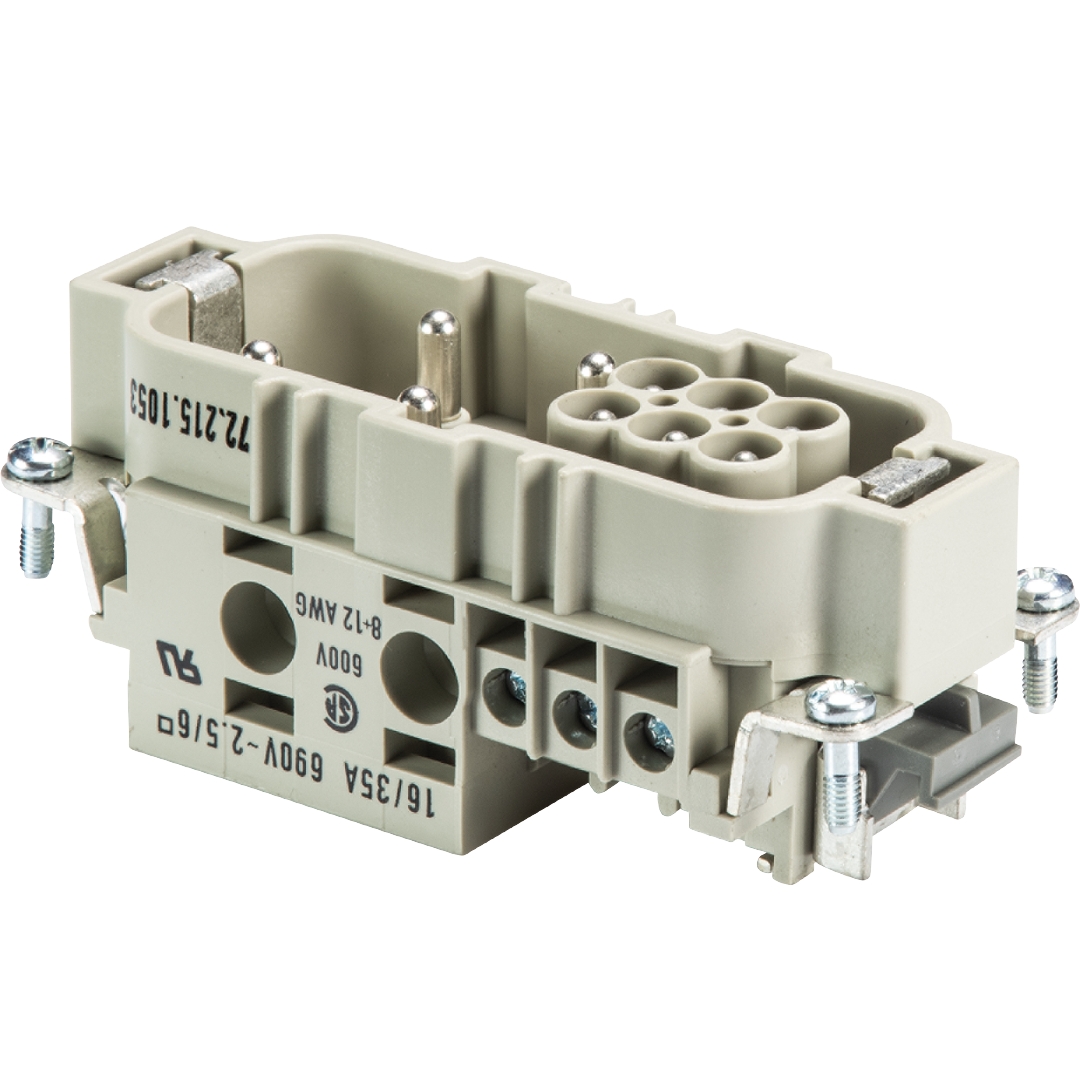

Steckereinsatz POW STS 4/6 DA D AG
Artikelnr. 72.215.1053.0
revos POWER 4-/6-polig + PE, Steckereinsatz 690V/4x35A + 6x16A, Schraubanschluss
Im Handel kaufen
Bei Wieland auswählen, beim Händler bestellen. Finden Sie den Handelspartner, der Ihre gewünschten Wieland Artikel führt.
Im Handel kaufenÜberblick
Technische Daten
Passende Produkte
Downloads
Händler
Kaufmännische Daten
| Artikelnummer | 72.215.1053.0 |
|---|---|
| Artikelbezeichnung | Steckereinsatz POW STS 4/6 DA D AG |
| EAN | 4015573226807 |
| Mindestauftragsmenge | 10 |
| Ursprungsland | DE |
| Zolltarifnummer | 85366990 |
Verpackungsmaße
| Länge verpackt | 182 mm |
|---|---|
| Breite verpackt | 175 mm |
| Höhe verpackt | 38 mm |
| Bruttogewicht verpackt | 940 g |
| Volumen verpackt | 1210 ccm |
| Nettogewicht Einzelteil | 88.33 g |
| Volumen Einzelteil | 121 ccm |
| Verpackungsart | Karton |
| Verpackungsmenge | 10 St |
Zulassungen
Allgemein
| Ausführung | Stifteinsatz |
|---|---|
| Baugröße (nach DIN 43880) | 16XL |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | HB |
| Farbe | grau |
| Steckzyklen | 200 |
| Verschmutzungsgrad | 3 |
| Geeignet für Reiheneinbau | nein |
| Alternative Baugröße | 16 |
| Einsatztemperaturbereich min. | -40 °C |
| Einsatztemperaturbereich max. | 120 °C |
Anschlussdaten
| Anschlussart | Schraubanschluss |
|---|---|
| Polzahl | 4 |
| Zzgl. Schaltkontakte | 0 |
| Polzahl zu Nennstrom 2 | 6 |
| Polzahl zu Nennstrom 3 | 0 |
| Gesamtpolzahl ohne Erdungskontakt | 10 |
| Mit Drahtschutz | ja |
| Leiterquerschnitt starr (ein-/mehrdrähtig) Min. | 1 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) Max. | 6 mm² |
| Schutzkontakt | ja |
Technische Daten UL/CSA
| Nennspannung nach UL/CSA | 600 V |
|---|---|
| Nennstrom nach UL | 35 A |
| Nennstrom nach CSA | 35 A |
| Aderquerschnitt flexibler Draht Min. | 1 mm² |
| Aderquerschnitt flexibler Draht Max. | 6 mm² |
| Aderquerschnitt flexibler AWG-Draht | 16-8 AWG |
Ausführung
| Mit Gehäuse | nein |
|---|
Kontakte
| Kontaktmaterial | Kupferlegierung |
|---|---|
| Oberfläche | versilbert |
| Übergangswiderstand | 1 mOhm |
| Abisolierlänge | 10 mm |
Schrauben Antrieb/empf. Drehmoment
| Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben | H1/0,5-0,7 Nm |
|---|---|
| Betätigungswerkzeug / Anzugsdrehmoment Klemmkörperschrauben | H1/0,5-0,7 Nm |
| Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben | M5/2,0-2,5 Nm Schlitz |
Technische Daten DIN EN 61984
| Nennspannung | 690 V |
|---|---|
| Nennspannung zu PE | 690 V |
| Nennstrom | 35 A |
| Nennstrom 2 | 16 A |
| Bemessungsstoßspannung | 8 kV |
Klassifikation
| ETIM 5.0 | Kontakteinsatz für Industriesteckverbinder |
|---|---|
| ECLASS 8.1 | Kontakteinsatz für Industriesteckverbinder |
| ETIM 4.0 | Kontakteinsatz für Industriesteckverbinder |
| ETIM 3.0 | Kontakteinsatz für schwere Steckverbinder |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ECLASS 11 | 27440205 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
Produktcompliance
| RoHS Konformitätsstatus | Konform mit Ausnahmen |
|---|---|
| ROHS Ausnahmen | III-6(c) |
| REACH-SVHC Konformitätsstatus | Deklarationspflichtig |
| REACH-SVHC Substanzen | Plumbum |
| REACH-SVHC CAS-Nummern | 7439-92-1 |
