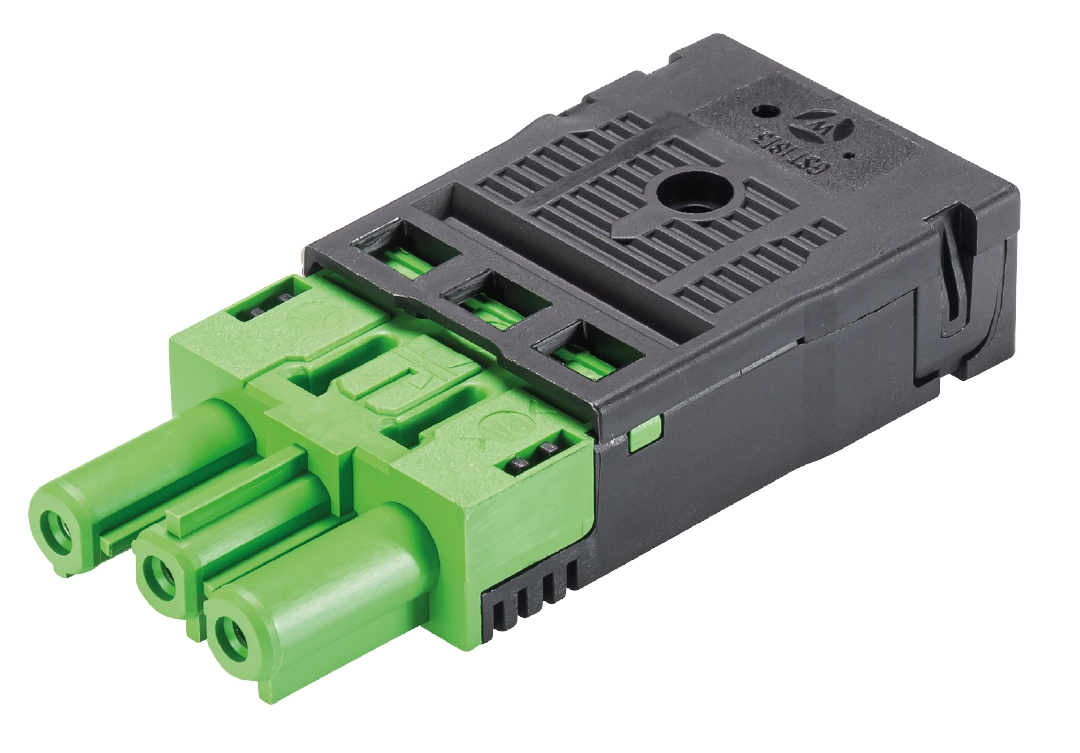

Steckverbinder GST18I3F B2 ZR1 GN07
Artikelnr. 92.933.0753.0
gesis® CLASSIC Steckverbinder, Polzahl 3, Buchse, Anschlussart Federkraftanschluss, Bemessungsspannung 250 V, Bemessungsstrom 20 A, Kabeldurchmesser 7,8 - 10,3 mm, Codierfarbe / Kontakteinsatz maigrün
Kaufmännische Daten
|
Artikelnummer
|
92.933.0753.0
|
|---|---|
|
Artikelbezeichnung
|
Steckverbinder GST18I3F B2 ZR1 GN07
|
|
EAN
|
4049088259432
|
|
Mindestauftragsmenge
|
1
|
|
Ursprungsland
|
DE
|
|
Zolltarifnummer
|
85366990
|
Verpackungsmaße
|
Länge verpackt
|
204 mm
|
|---|---|
|
Breite verpackt
|
178 mm
|
|
Höhe verpackt
|
175 mm
|
|
Bruttogewicht verpackt
|
1344.5 g
|
|
Volumen verpackt
|
6355 ccm
|
|
Nettogewicht Einzelteil
|
24.19 g
|
|
Volumen Einzelteil
|
127.1 ccm
|
|
Verpackungsart
|
Karton
|
|
Verpackungsmenge
|
50 St
|
Zulassungen
Allgemein
|
Bemessungsstrom
|
20 A
|
|---|---|
|
Bemessungsspannung
|
250 V
|
|
Bemessungsstoßspannung
|
4 kV
|
|
Zugentlastung
|
ja
|
|
Verschmutzungsgrad
|
2
|
|
Mechanische Codierung Code
|
Code 7
|
|
Durchgangswiderstand
|
0.45 mOhm
|
|
Verriegelbar
|
selbstverriegelnd (mit Werkzeug lösbar)
|
|
Codierfarbe / Kontakteinsatz
|
maigrün
|
|
Polkennzeichnung
|
1, PE, 2/N
|
|
Gehäusefarbe mit Zugentlastung
|
schwarz
|
|
RAL-Nummer Codierung/Kontakteinsatz
|
6017
|
Anschlussdaten
|
Kabeldurchmesser max.
|
10.3 mm
|
|---|---|
|
Kabeldurchmesser min.
|
7.8 mm
|
|
Anschlussquerschnitt eindrähtig mm² max.
|
2.5 mm²
|
|
Anschlussquerschnitt eindrähtig mm² min.
|
0.5 mm²
|
|
Anschlussquerschnitt feindrähtig mm² max.
|
1.5 mm²
|
|
Anschlussquerschnitt feindrähtig mm² min.
|
0.5 mm²
|
|
Anschlüsse pro Pol
|
2
|
|
Abmantellänge
|
45 mm
|
|
Abisolierlänge
|
9 mm
|
Ausführung
|
Ausführung
|
Buchse
|
|---|---|
|
Anschlussart
|
Federkraftanschluss
|
|
Schutzart (IP)
|
IP40
|
|
Bemerkung Anschlussart
|
Fein- und mehrdrähtige Leiter erfordern Aderendhülsen
|
Werkstoff
|
Werkstoff des Gehäuses
|
Polyamid
|
|---|---|
|
Halogenfrei
|
ja
|
|
Kontaktmaterial
|
CuZn
|
|
Brandlast
|
0.12 kWh/St
|
|
Isolierteil Dauertemperaturbeständigkeit
|
100 °C
|
|
Oberflächenbehandlung
|
verzinnt
|
Abmessungen
|
Länge
|
75 mm
|
|---|---|
|
Breite
|
32.5 mm
|
|
Höhe
|
15.5 mm
|
Klassifikation
|
ETIM 5.0
|
Steckverbinder für steckbare Gebäudeinstallation
|
|---|---|
|
ECLASS 8.1
|
Steckverbinder für steckbare Gebäudeinstallation
|
|
ETIM 4.0
|
Steckverbinder für steckbare Gebäudeinstallation
|
|
ETIM 6.0
|
EC002560
|
|
ETIM 7.0
|
EC002560
|
|
ECLASS 11
|
27440605
|
|
ETIM 8.0
|
EC002560
|
|
ETIM 9.0
|
EC002560
|
Produktcompliance
|
RoHS Konformitätsstatus
|
Konform mit Ausnahmen
|
|---|---|
|
ROHS Ausnahmen
|
III-6(c)
|
|
REACH-SVHC Konformitätsstatus
|
Deklarationspflichtig
|
|
REACH-SVHC Substanzen
|
Plumbum
|
|
REACH-SVHC CAS-Nummern
|
7439-92-1
|
