GESIS® CLASSIC Installations-steckverbinder
Das Steckverbindersystem für die schnelle, einfache und sichere Installation. Es erfüllt alle Anforderungen der modernen Energieverteilung.
ZUKUNFTSSICHERE ELEKTROINSTALLATION
Industriell vorgefertigte und langlebige Komponenten überzeugen durch 70 % Zeit- und 30 % Kostenersparnis! Das umfassende gesis® CLASSIC Produktprogramm ermöglicht eine einfache, wirtschaftliche und zukunftssichere Elektroinstallation von der Verteilung bis hin zum Verbraucher. Die projektspezifischen Systemverteiler für die dezentrale Energieversorgung und Gebäudeautomation sowie die direkt dezentral montierbaren, modularen KNX-Komponenten komplettieren unser Installationssystem.
DIE WIELAND LÖSUNG:

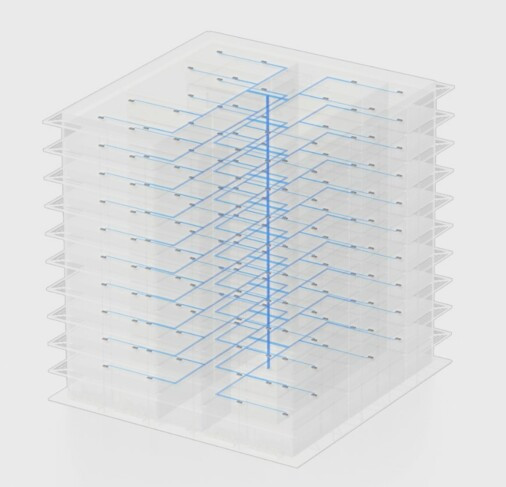

DEZENTRALE ELEKTROINSTALLATION
- Schafft einfache, zukunftssichere Strukturen
- Mehr Nettogeschossfläche durch kleinere Technikräume
- Raumautomationsgeräte befinden sich im jeweiligen Raum
- Schutz-/Schaltgeräte in Systemverteilern vor Ort
PRAKTISCHE ANWENDUNGEN
DES GESIS® CLASSIC INSTALLATIONSSTECKVERBINDERS
BELEUCHTUNG
BELEUCHTUNGSVERSORGUNG - GESCHALTET
Unsere Lösung mit 3-poliger Verkabelung zu den Leuchten und einer Option für eine 5-polige Infrastruktur zur Versorgung wird in der Regel in abgehängten Decken und teilweise auch in Hohlwänden verlegt. Die Verteilung erfolgt über steckbare Verteilerblöcke die Steuerung über dezentrale Raum- oder Gebäudeautomation. Mit gesis® CLASSIC kann die gesamte Beleuchtung auf eine steckbare Art und Weise ausgeführt werden. Schalter oder Taster können bei Bedarf über Schaltverteiler ebenfalls steckbar integriert werden. Die Anschlusstechnik der Leuchten kann dabei flexibel gewählt werden.
BELEUCHTUNGSVERSORGUNG - GEDIMMT
Das passende System von Wieland Electric besteht aus einer 5-poligen Verkabelung, die in der Regel in abgehängten Decken und teilweise auch in Hohlwänden verlegt wird. Mit einer Kombination aus gesis® CLASSIC und unserer Flachleitungslösung gesis® NRG kann eine 7-polige Infrastrukturverkabelung, z.B. für ausgedehnte DALI-Systeme realisiert werden. Die Anschlusstechnik der Leuchten kann dabei flexibel gewählt werden. Bei großflächigen Anwendungen mit langen Leitungslängen steht auch eine 7-polige gesis® NRG Flachleitung zur Kombination von Drehstrom und Dimm-Signal zur Verfügung.
ENERGIEVERSORGUNG
ARBEITSPLATZVERSORGUNG
Mit unseren Lösungen können Sie eine 3-polige Verkabelung, die zur flexiblen und kaskadierbaren Versorgung von (Mehrfach-)Steckdosen in Schreibtischen, Möbeln und Regalen dient, realisieren. Die verschiedenen Ausführungen der gesis® NRG Flachleitungen versorgen Bodentanks mit und ohne dezentraler Absicherung. Die steckbare Elektroinstallation kann auch in Möbeln fortgesetzt werden. Das erzeugt klare Schnittstellen und schafft Sicherheit.
BODENTANKVERKABELUNG
Kleinere Systeme werden über 3-polige Verkabelungen mit Rundleitungen und Verteilerblöcken versorgt. Wenn umfangreichere oder ausgedehnte Systeme versorgt werden sollen, ist unsere gesis® NRG Flachleitung 5G2,5/4 mm² die ideale Lösung für eine strukturierte Versorgung der Bodentanks. Die Drehstromversorgung bis kurz vor die Bodentanks sorgt für einen reduzierten Energieverbrauch. Die Verfügbarkeit von mehreren Leitungsfarben erleichtert die Trennung von Netzen (NN/EDV oder AV/SV). Die 3-poligen, steckbaren Abgriffe mit freier Phasenwahl ermöglichen eine flexible Lastaufteilung. Bodentanks sind von verschiedenen Systempartnern in steckbarer Ausführung direkt ab Werk erhältlich. Auf Wunsch können sie auch mit dezentralen Schutzeinrichtungen (LS, FI/LS) bezogen werden.
MEHR ERFAHREN
BRÜSTUNGSKANALVERSOGUNG
Brüstungskanäle spielen ihre Stärken überall dort aus, wo Flexibilität gefragt ist. Unsere gesis® NRG Flachleitungen 5G2,5/4 mm² schaffen Ihnen Spielraum. Somit steht eine energiesparende und einfach zu installierende Lösung für die Drehstromversorgung bis kurz vor die Steckdose zur Verfügung. Dank verschiedener Leitungsfarben wird die Trennung von Netzen (NN/EDV oder AV/SV) erleichtert. Die 3-poligen, steckbaren Abgriffe mit freier Phasenwahl ermöglichen zudem eine flexible Lastaufteilung.
MEHR ERFAHREN
SONNENSCHUTZ
SONNENSCHUTZ (KNX, SMI)
Die Direktverkabelung zwischen Steuerung und konventionellen Antrieben erfolgt über 4-polige gesis® CLASSIC Varianten. Kommen moderne SMI-Antriebe zum Einsatz, so wird die Verkabelung zu den Antrieben mit 5-poligen gesis® CLASSIC Rundleitungen oder gesis® NRG Flachleitungen umgesetzt, in denen Steuersignale und Energie gemeinsam geführt werden. Mit dem dezentralen KNX-System gesis® FLEX kann der Aufwand für die Verkabelung von Sonnenschutzsystemen extrem reduziert werden. Idealerweise werden diese Aktoren über eine 7-polige gesis® NRG Flachleitung versorgt, die sowohl Drehstrom als auch das KNX-Netzwerk zur Verfügung stellt.
VIER ESSENTIELLE GESIS® SYSTEMKOMPONENTEN,
EINE PERFEKTE LÖSUNG
GEMACHT FÜR EINE REIBUNGSLOSE INTEGRATION:
Unser Elektroinstallationssystem, bestehend aus Steckverbindern, konfektionierten Leitungen, Verteilern und Geräteanschlüssen, ist darauf ausgelegt, jedes Projekt mühelos und fehlerfrei umzusetzen. Jede Komponente ist präzise auf ihre Aufgabe abgestimmt, um eine nahtlose Integration zu gewährleisten.

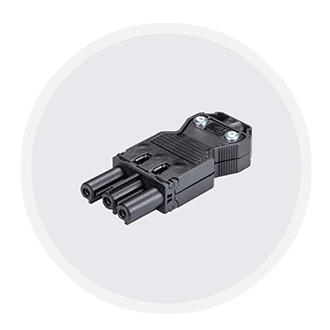

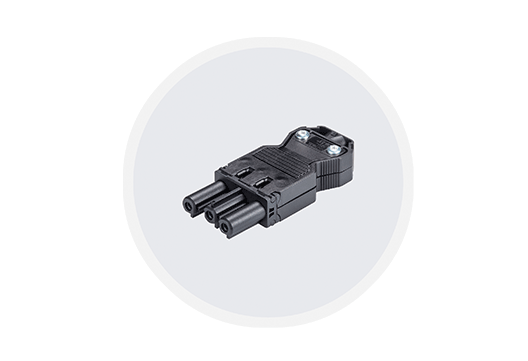

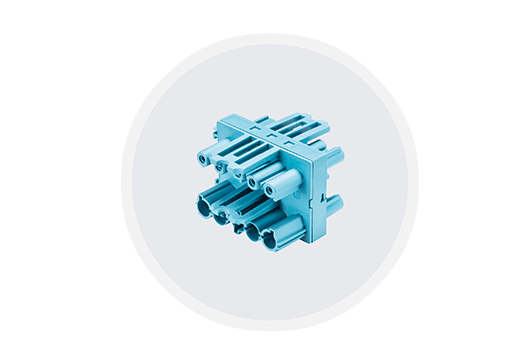

STECKVERBINDER
Die Steckverbinder stellen das Grundelement der steckbaren Elektroinstallation dar. In Anlagen werden damit Erstanschlüsse getätigt oder Leitungen angeschlossen, die nicht konfektioniert in den Bau eingebracht werden können, z.B. wenn Leitungen in Rohre eingezogen werden. Bei unseren Systemen handelt es sich um Installationssteckverbindersysteme, die nach der DIN EN 61535 zugelassen sind.

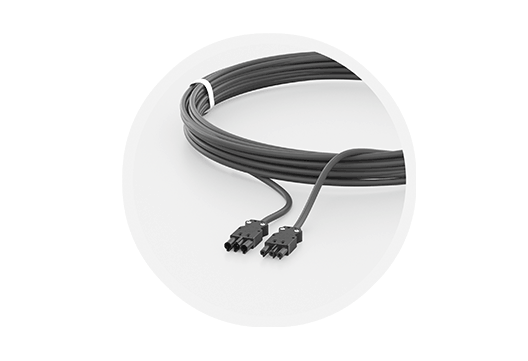

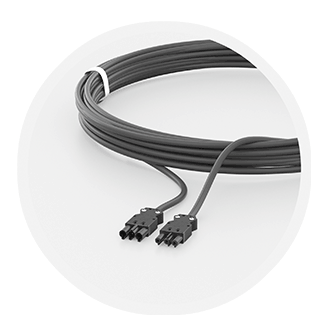

KONFEKTIONIERTE LEITUNGEN
Die konfektionierten Leitungen ermöglichen eine extrem schnelle und fehlerfreie Installation. Es gibt sie in verschieden Polzahlen, Querschnitten, Leitungsarten, Längen und mit verschiedenen Steckverbindern. Wieland fertigt die konfektionierten Leitungen industriell. Somit erhalten Sie auf der Baustelle stückgeprüfte Qualität.

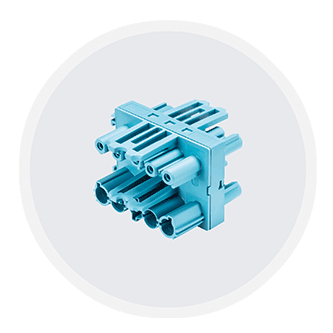

VERTEILER
Die ausschließliche Verwendung von Steckverbindern und Leitungen würde nur 1:1 Verbindungen in einer Sternstruktur ermöglichen. Unsere vielfältigen Verteilerelemente in unterschiedlichen geometrischen Layouts und mit verschiedenen Ein-/Ausgangskombinationen ermöglichen eine effektive, übersichtliche und flexible Baumstruktur.

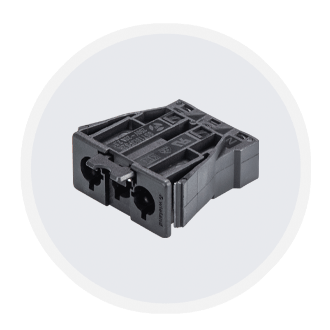

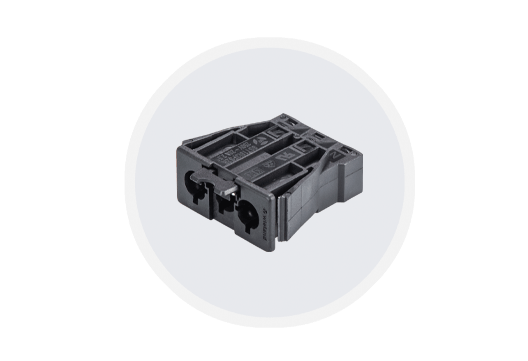

GERÄTEANSCHLÜSSE
Geräteanschlüsse können direkt in Betriebsmittel wie beispielsweise Leuchten oder Systemverteiler integriert werden. Sie dienen als Schnittstelle von der steckbaren Elektroinstallation hin zum Endverbraucher. Die Anschlüsse können als Lötteile auf der Platine integriert werden oder in Schraub-/ Federkraftausführung in das Produktgehäuse integriert werden.
TECHNISCHE DATEN
| Polzahlen | 3-, 4-, 5- und 6-polig |
| Verfügbare Systemkomponenten | Steckverbinder, Geräteanschlüsse, Verteiler, Zwischenkupplungen, konfektionierte Leitungen |
| Bemessungsstrom | 20 A, in ausgewählten Kodierungen 6 A und 13 A |
| Bemessungsspannung | 50 V, 250 V bzw. 250/400 V (je nach Kodierung und Polzahl) |
| Verriegelung | Selbstverriegelnd, werkzeuglösbar |
| Produktnormen | IEC 61535, IEC 60320, UL 1977, CSA Std. C22.2 NO. 182.3 (Detailliertere Darstellungen und Produktzuordnungen finden Sie in unserem Shop) |
| Schutzart | IP20 in ungestecktem Zustand IP40 in gestecktem Zustand oder mit separat erhältlichen Verschlussstücken |
| Umgebungstemperatur | -5 bis 40 °C |
| Kodierungen | Unterschiedliche mechanische und farbliche Kodierungen unterscheiden die unterschiedlichen Anwendungen und verhindern Fehlsteckungen. Beachten Sie abweichende Nennspannungen! |
| Leistungserklärung nach BauPVO | Liste anzeigen |
WARNUNG
KEINE KOMPATIBILITÄT ZWISCHEN STECKVERBINDERSYSTEMEN VERSCHIEDENER HERSTELLER
Mischssteckungen zwischen Wieland GST®-Steckverbindern und Steckverbindern anderer Hersteller können eine Gefahr für die Gesundheit und Sicherheit von Menschen, Tieren und Sachen begründen.
Mischssteckungen zwischen Wieland GST®-Steckverbindern und Steckverbindern anderer Hersteller können zum Verlust der Konformitätsvermutung nach § 4 der 1. ProdSV (Niederspannungsrichtlinie) führen. Steckverbinder anderer Hersteller dürfen nicht in Kombination mit Wieland GST®-Steckverbindern oder mit der Angabe „Kompatibel mit Wieland GST®-Steckverbindern" auf dem Markt bereit gestellt oder angeboten werden.
Erläuterung:
Das Wieland gesis® CLASSIC Installationssteckverbindersystem besteht aus GST®-Steckverbindern, GST®-Geräteanschlüssen, GST®-Verteilerblöcken und konfektionierten Varianten verschiedener Leitungsquerschnitte und unterschiedlichen Anschlusstechniken. Alle GST®-Produkte sind entsprechend der harmonisierten Norm EN IEC 61535 zertifiziert und werden von uns zum Errichten einer dauerhaft steckbaren Verbindung in elektrischen Installationssystemen in den Verkehr gebracht.
Die EN IEC 61535 ist eine Produktnorm und regelt lediglich die Anforderungen an die Produktgestaltung; als Produktnorm enthält die EN IEC 61535 keine Vorgaben zur Bauart von Steckverbindern; d.h. anders als bei Bauartnormen (z.B. für die Herstellung von Schutzkontaktsteckern) sind Kodierungen und Steckgesicht von den Herstellern grundsätzlich frei wählbar und können innerhalb einer Installationssteckverbinderfamilie auch fortentwickelt werden. Diese Gestaltungsfreiheit führt dazu, dass allein eine mechanische Steckbarkeit keine Kompatibilität zwischen Steckverbindern verschiedener Hersteller begründet.
Entsprechend bestimmt die Produktnorm EN IEC 61535, dass für Installationen ausschließlich Installationssteckverbinder ein und desselben Herstellers zu verwenden sind, da nur diese Maßnahme sicherstellt, dass die sichere Stromübertragung über einen langen Zeitraum gewährleistet ist.
