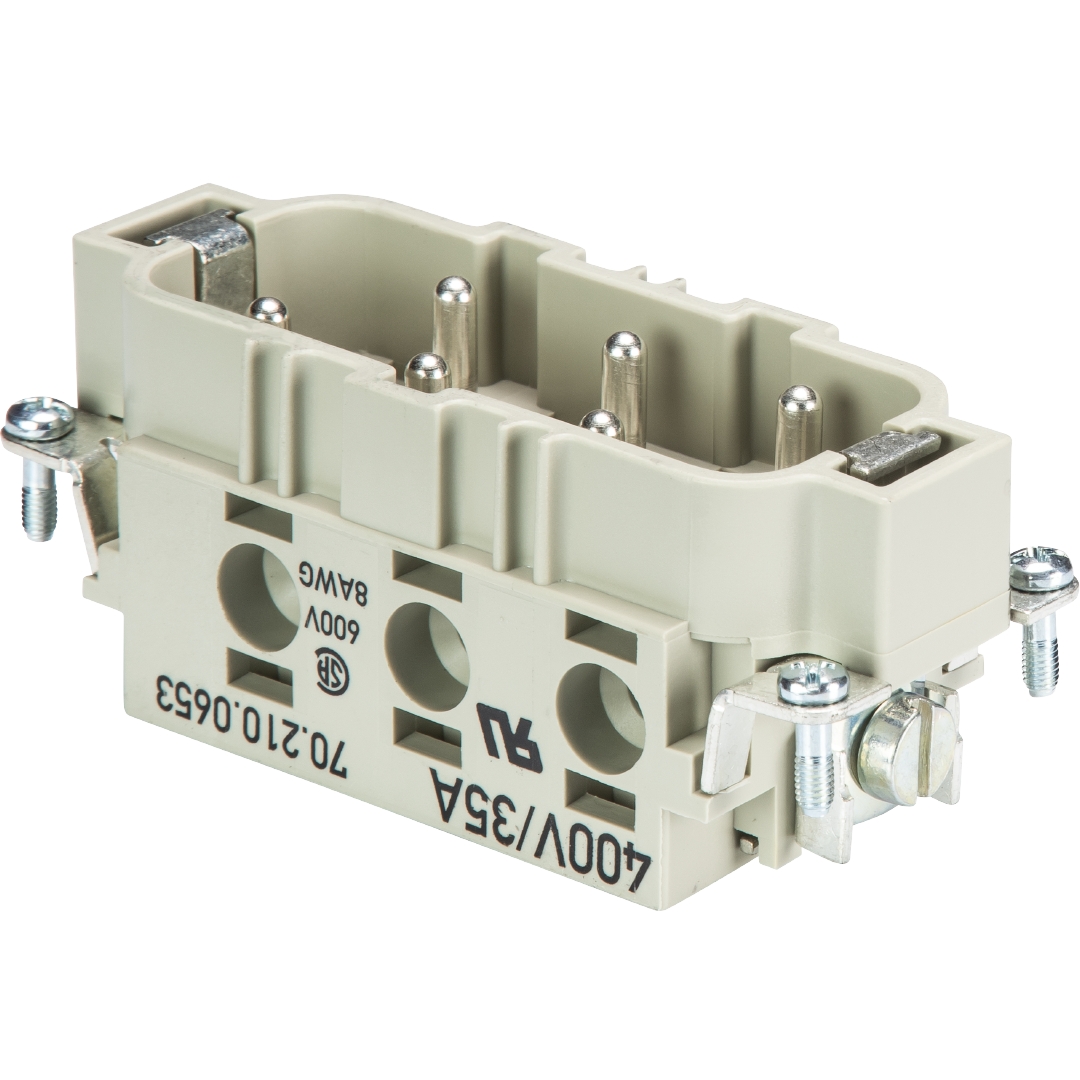

Steckereinsatz POW STS 6 6,0 40 AG

Artikelnr. 70.210.0653.0

revos POWER 6-polig + PE, Steckereinsatz 400V/35A, Schraubanschluss

Im Handel kaufen

Bei Wieland auswählen, beim Händler bestellen. Finden Sie den Handelspartner, der Ihre gewünschten Wieland Artikel führt.

Im Handel kaufen

Überblick

Technische Daten

Passende Produkte

Downloads

Händler

Kaufmännische Daten

Artikelnummer	70.210.0653.0
Artikelbezeichnung	Steckereinsatz POW STS 6 6,0 40 AG
EAN	4015573219557
Mindestauftragsmenge	10
Ursprungsland	DE
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	182 mm
Breite verpackt	175 mm
Höhe verpackt	38 mm
Bruttogewicht verpackt	935 g
Volumen verpackt	1210 ccm
Nettogewicht Einzelteil	89.42 g
Volumen Einzelteil	121 ccm
Verpackungsart	Karton
Verpackungsmenge	10 St

Zulassungen

Allgemein

Ausführung	Stifteinsatz
Baugröße (nach DIN 43880)	16
Brennbarkeitsklasse des Isolierstoffs nach UL 94	HB
Farbe	grau
Steckzyklen	200
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Schraubanschluss
Polzahl	6
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	0
Polzahl zu Nennstrom 3	0
Gesamtpolzahl ohne Erdungskontakt	6
Mit Drahtschutz	ja
Leiterquerschnitt starr (ein-/mehrdrähtig) Min.	2.5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) Max.	6 mm²
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	35 A
Nennstrom nach CSA	35 A
Aderquerschnitt flexibler Draht Min.	2.5 mm²
Aderquerschnitt flexibler Draht Max.	6 mm²
Aderquerschnitt flexibler AWG-Draht	14-8 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	Kupferlegierung
Oberfläche	versilbert
Übergangswiderstand	0.6 mOhm
Abisolierlänge	10 mm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Klemmkörperschrauben	H1/1,2-1,6 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	M5/2,0-2,5 Nm Schlitz

Technische Daten DIN EN 61984

Nennspannung	400 V
Nennspannung zu PE	400 V
Nennstrom	35 A
Bemessungsstoßspannung	6 kV

Klassifikation

ETIM 5.0	Kontakteinsatz für Industriesteckverbinder
ECLASS 8.1	Kontakteinsatz für Industriesteckverbinder
ETIM 4.0	Kontakteinsatz für Industriesteckverbinder
ETIM 3.0	Kontakteinsatz für schwere Steckverbinder
ETIM 6.0	EC000438
ETIM 7.0	EC000438
ECLASS 11	27440205
ETIM 8.0	EC000438
ETIM 9.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform mit Ausnahmen
ROHS Ausnahmen	III-6(c)
REACH-SVHC Konformitätsstatus	Deklarationspflichtig
REACH-SVHC Substanzen	Plumbum
REACH-SVHC CAS-Nummern	7439-92-1
