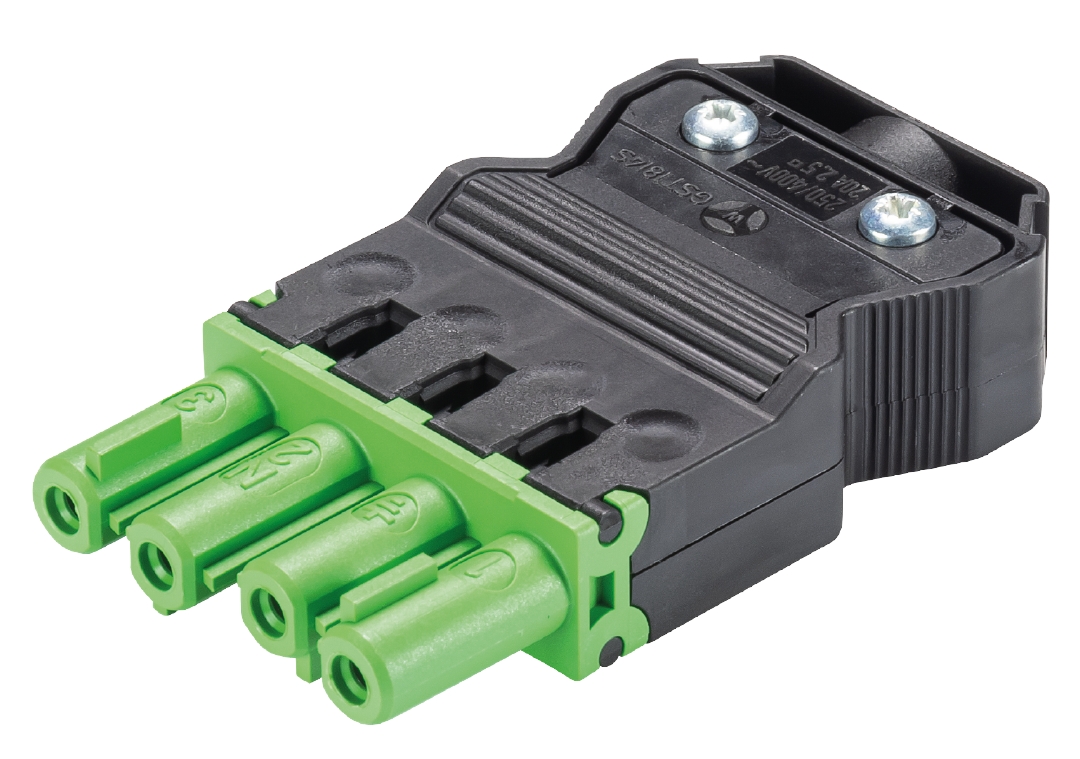

Conector GST18I4S B1 ZR1 GN02
Número de artículo 92.943.3253.0
gesis® CLASSIC Conector, número de polos 4, Hembra, tipo de conexión conexión por tornillo, tensión asignada 250 V / 400 V, corriente asignada 20 A, diámetro del cable 6,8 - 11,5 mm, color de codificación verde
Datos comerciales
|
Número de pieza
|
92.943.3253.0
|
|---|---|
|
Descripción de los artículos
|
Conector GST18I4S B1 ZR1 GN02
|
|
EAN
|
4049088248658
|
|
Cantidad mínima de pedido
|
1
|
|
País de origen
|
DE
|
|
Número del arancel aduanero
|
85366990
|
Dimensiones del embalaje
|
Longitud empaquetada
|
340 mm
|
|---|---|
|
Anchura embalada
|
154 mm
|
|
Altura embalada
|
124 mm
|
|
Peso bruto embalado
|
1425 g
|
|
Volumen de la caja de cartón
|
6493 ccm
|
|
Peso neto de una pieza
|
25.2 g
|
|
Volumen del artículo
|
129.86 ccm
|
|
Empaquetado
|
cartón
|
|
Unidad de embalaje
|
50 pieza(s)
|
certificados / homologaciones
Datos generales
|
Corriente Asignada
|
20 A
|
|---|---|
|
Tensión Asignada
|
250 V / 400 V
|
|
Tensión nominal 2
|
400 V
|
|
Tensión de cortocircuito
|
4 kV
|
|
Capota
|
Sí
|
|
Grado de polución
|
2
|
|
Codificación mecánica
|
Code 4
|
|
Resistencia de continuidad
|
0.4 mOhm
|
|
Con cierre
|
Auto-bloqueo (desbloqueo con herramienta)
|
|
Color de codificación
|
verde
|
|
Codificación del polo
|
1, PE, 2/N, 3
|
|
Color de la capota
|
Negro
|
|
RAL-Nummer Codierung/Kontakteinsatz
|
6017
|
Datos de conexión
|
Diámetro del cable máx.
|
11.5 mm
|
|---|---|
|
Diámetro del cable mín.
|
6.8 mm
|
|
Sección del conductor rígido mm² máx.
|
2.5 mm²
|
|
Sección del conductor rígido mm² mín.
|
0.75 mm²
|
|
Sección del conductor semirígido mm² máx.
|
2.5 mm²
|
|
Sección del conductor semirígido mm² mín.
|
0.75 mm²
|
|
Terminaciones por polo
|
1
|
|
Desforrado de manguera
|
38.5 mm
|
|
Desforrado del conductor
|
7 mm
|
Tipo
|
Tipo
|
Hembra
|
|---|---|
|
Tipo de conexión
|
conexión por tornillo
|
|
Grado de protección (IP)
|
IP40
|
Material
|
Material de la carcasa
|
Poliamida
|
|---|---|
|
Libre de halógenos
|
Sí
|
|
Material del contacto
|
CuZn
|
|
Carga calorífica
|
0.12 kWh/St
|
|
Componentes de aislamiento de temperatura contínua
|
100 °C
|
|
Superficie final
|
Zincado
|
Dimensiones
|
Longitud
|
69.4 mm
|
|---|---|
|
Anchura
|
38 mm
|
|
Altura
|
15 mm
|
Clasificación
|
ETIM 5.0
|
Conector enchufable para instalación enchufable en edificios
|
|---|---|
|
ECLASS 8.1
|
Conector enchufable para instalación enchufable en edificios
|
|
ETIM 4.0
|
Conector enchufable para instalación enchufable en edificios
|
|
ETIM 6.0
|
EC002560
|
|
ETIM 7.0
|
EC002560
|
|
ECLASS 11
|
27440605
|
|
ETIM 8.0
|
EC002560
|
|
ETIM 9.0
|
EC002560
|
Certificados de producto
|
ROHS conformity status
|
Conforme con excepciones
|
|---|---|
|
Excepciones ROHS
|
III-6(c)
|
|
REACH-SVHC conformity status
|
Se requiere declaración
|
|
Substancias REACH-SVHC
|
Plumbum
|
|
Declaración REACH-SVHC CAS
|
7439-92-1
|
Accesorios
| Número de artículo | Descripción del tipo de artículo | Precio | Cantidad |
|---|---|---|---|
| 05.587.3156.0 | Bloqueo (G)ST18 WS |
|
|
| 05.564.5353.0 | Tapón GST18I3/4/5 SW |
|
|
| 05.564.5353.2 | Tapón GST18I3/4/5 WS |
|
|
| 05.587.3156.1 | Bloqueo (G)ST18 SW |
|
|
| 05.566.9153.0 | Tapón GST18I4 BUCHSEN |
|
|
Compatible con
| Número de artículo | Descripción del tipo de artículo | Precio | Cantidad |
|---|---|---|---|
| 92.207.1000.7 | Cable de conexión GST18I4KSBS 15 10GN02 |
|
|
| 92.207.1004.7 | Cable de conexión GST18I4KS-S 15 10GN02 |
|
|
| 92.207.1003.0 | Cable de conexión GST18I4KSB- 15 10TR01 |
|
|
| 92.044.0158.0 | Conector de empotrar GST18I4L S1H GR01 |
|
|
| 92.044.0058.0 | Conector de empotrar GST18I4L S1H WS |
|
|
| 92.944.3253.0 | Conector GST18I4S B1 ZR1 GN02 |
|
|
