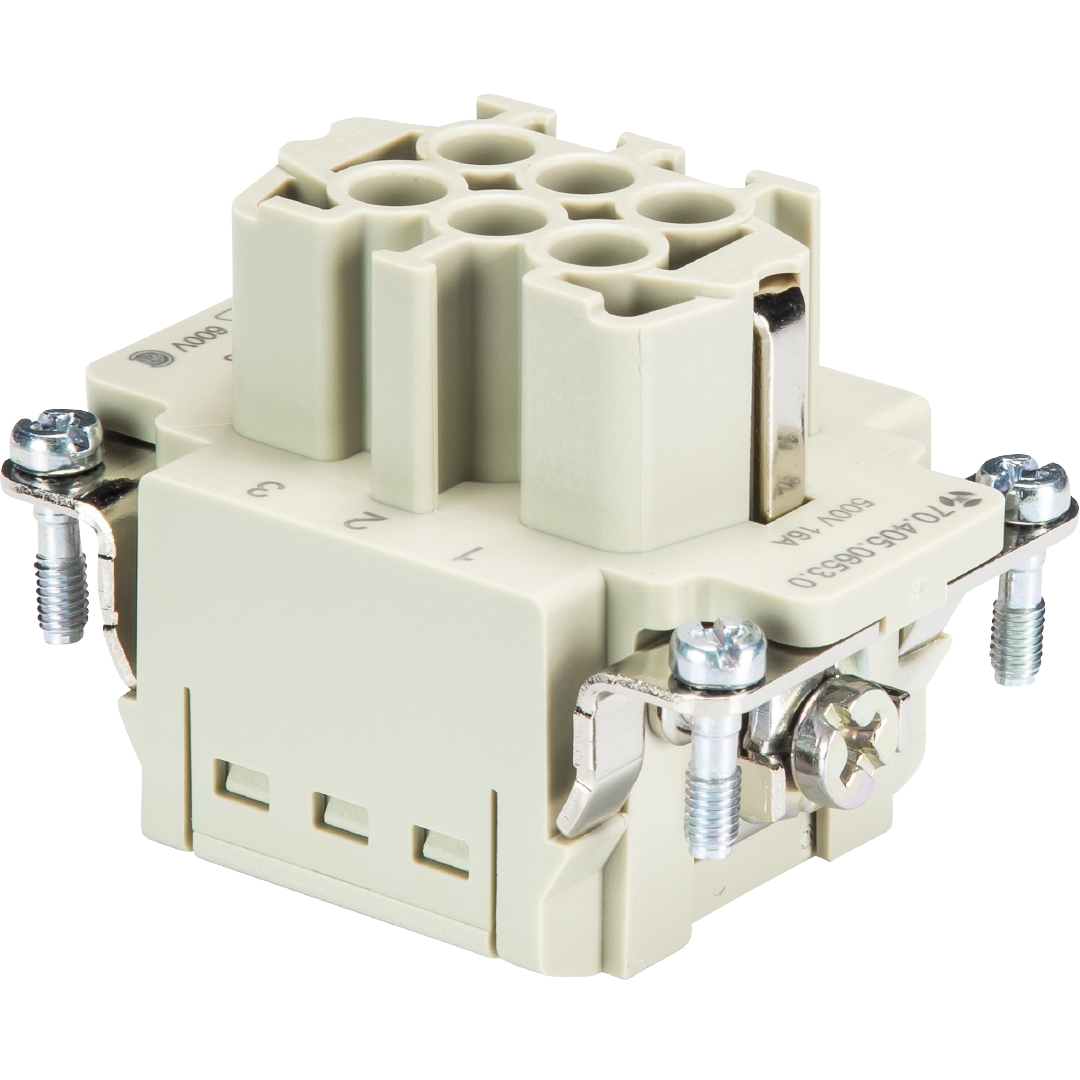

Conector hembra BAS BUP 6 2,5 50 AG
Número de artículo 70.405.0653.0
Female insert revos basic, 6-poles, rated current: 16A, rated voltage: 500V, with silver-plated contacts
Resumen
Datos técnicos
Accesorios
Compatible con
Descargas
Datos comerciales
| Número de pieza | 70.405.0653.0 |
|---|---|
| Descripción de los artículos | Conector hembra BAS BUP 6 2,5 50 AG |
| EAN | 4049088257902 |
| Cantidad mínima de pedido | 1 |
| País de origen | CN |
| Número del arancel aduanero | 85366990 |
Dimensiones del embalaje
| Longitud empaquetada | 200 mm |
|---|---|
| Anchura embalada | 100 mm |
| Altura embalada | 34 mm |
| Peso bruto embalado | 46.43 g |
| Volumen de la caja de cartón | 680 ccm |
| Peso neto de una pieza | 46.43 g |
| Volumen del artículo | 680 ccm |
| Empaquetado | bolsa |
| Unidad de embalaje | 1 pieza(s) |
certificados / homologaciones
Datos generales
| Tipo | Conector hembra |
|---|---|
| Tamaño (acorde con DIN 43880) | 6 |
| Tipo de inflamabilidad del material de aislamiento según UL94 | V0 |
| Color | Gris |
| Ciclos de conexión | 500 |
| Grado de polución | 3 |
| Versión modular | No |
| Rango de temperatura de funcionamiento mín. | -40 °C |
| Rango de temperatura de funcionamiento máx. | 120 °C |
Datos de conexión
| Tipo de conexión | Conexión enchufable de entrada |
|---|---|
| Número de polos | 6 |
| Número total de polos (sin tierra) | 6 |
| Con protección del cableado | No |
| Diámetro mín. del conductor rígido (rígido/flexible) | 0.5 mm² |
| Diámetro máx. del conductor rígido(rígido / flexible) | 2.5 mm² |
Datos técnicos UL/CSA
| Tensión nominal conforme a UL/CSA | 600 V |
|---|---|
| Corriente nominal conforme a UL | 13 A |
| Corriente nominal conforme a CSA | 13 A |
| Sección del conductor mín. cable flexible | 26 AWG |
| Sección del conductor máx. cable flexible | 14 AWG |
Tipo
| Con carcasa | No |
|---|
Pines de crimpar
| Material del contacto | Aleación de cobre |
|---|---|
| Superficie | Recubrimiento en plata |
| Resistencia de paso | 5 mOhm |
| Desforrado del conductor | 9 mm |
Datos técnicos DIN EN 61984
| Tensión nominal | 500 V |
|---|---|
| Corriente nominal | 16 A |
| Tensión de cortocircuito | 6 kV |
Clasificación
| ETIM 5.0 | Bloque de contactos para conectores industriales |
|---|---|
| ECLASS 8.1 | Bloque de contactos para conectores industriales |
| ETIM 4.0 | Bloque de contactos para conectores industriales |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ECLASS 11 | 27440205 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
Certificados de producto
| ROHS conformity status | Conforme |
|---|---|
| REACH-SVHC conformity status | Conforme |
