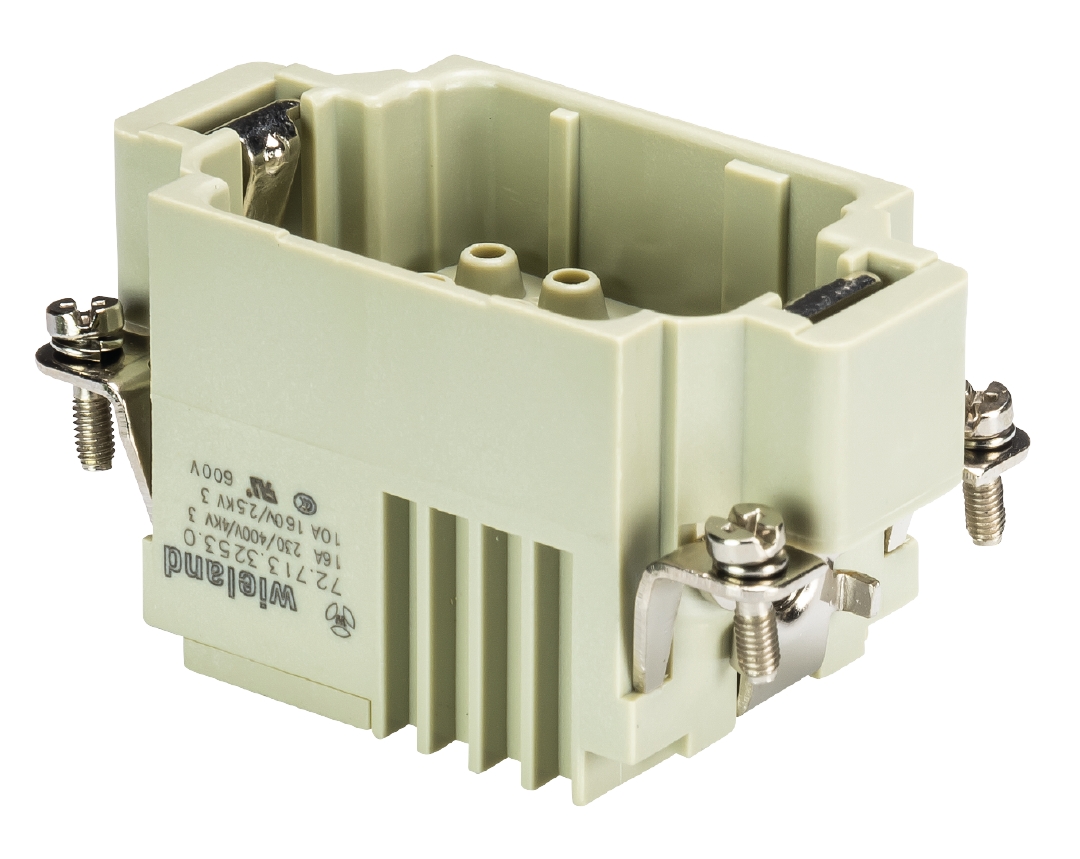

Steckereinsatz POW STC 8/24 AF

Artikelnr. 72.713.3253.0

Im Handel kaufen

Bei Wieland auswählen, beim Händler bestellen. Finden Sie den Handelspartner, der Ihre gewünschten Wieland Artikel führt.

Im Handel kaufen

Überblick

Technische Daten

Zubehör

Passende Produkte

Downloads

Händler

Kaufmännische Daten

Artikelnummer	72.713.3253.0
Artikelbezeichnung	Steckereinsatz POW STC 8/24 AF
EAN	4049088168574
Mindestauftragsmenge	5
Ursprungsland	CN
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	195 mm
Breite verpackt	70 mm
Höhe verpackt	40 mm
Bruttogewicht verpackt	279.5 g
Volumen verpackt	546 ccm
Nettogewicht Einzelteil	49.79 g
Volumen Einzelteil	109.2 ccm
Verpackungsart	Karton
Verpackungsmenge	5 St

Zulassungen

Allgemein

Ausführung	Stifteinsatz
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Farbe	grau
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Crimp
Polzahl	8
Mit Drahtschutz	nein
Schutzkontakt	ja

Technische Daten UL/CSA

Aderquerschnitt flexibler Draht Min.	0.14 mm²
Aderquerschnitt flexibler Draht Max.	4 mm²

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	siehe Kontakte
Oberfläche	siehe Kontakte

Technische Daten DIN EN 61984

Nennspannung	400 V
Nennstrom	16 A
Bemessungsstoßspannung	2.5 kV

Klassifikation

ETIM 5.0	Kontakteinsatz für Industriesteckverbinder
ECLASS 8.1	Kontakteinsatz für Industriesteckverbinder
ETIM 6.0	EC000438
ETIM 7.0	EC000438
ECLASS 11	27440205
ETIM 8.0	EC000438
ETIM 9.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform

Zubehör

Artikelnr.	Artikeltyp-Beschreibung	Preis	Menge
05.545.7900.8	Steckerkontakt 0,14-0,37/26-22
05.545.8800.8	Steckerkontakt 1,0/18
05.545.9000.8	Steckerkontakt 2,5/14
05.545.9100.8	Steckerkontakt 4/12
05.545.8600.8	Steckerkontakt 0,5/20
05.545.8700.8	Steckerkontakt 0,75/18
05.545.8900.8	Steckerkontakt 1,5/16

Passende Produkte

Artikelnr.	Artikeltyp-Beschreibung	Preis	Menge
71.342.1035.1	Gehäuseunterteil BAS GUT GT 10 M20 A1
71.335.1035.0	Gehäuseunterteil BAS GUT GM 10 M25 A0
70.357.1035.3	Gehäuseoberteil BAS GOT GF 10 M20 A3
70.353.1035.0	Gehäuseoberteil BAS GOT GA 10 M25 A0
76.341.1035.0	Gehäuseunterteil BAS GUT GS 10HM25 50 A0
76.334.1035.1	Gehäuseunterteil BAS GUT GL 10HM32 50 A1
70.350.1035.1	Gehäuseoberteil BAS GOT GA 10 M20 A1
76.335.1035.1	Gehäuseunterteil BAS GUT GM 10HM32 50 A1
70.359.1035.3	Gehäuseoberteil BAS GOT GF 10 M25 A3
70.372.1035.0	Gehäuseoberteil BAS GOT GK 10 M20 A0
70.372.1035.3	Gehäuseoberteil BAS GOT GK 10 M20 A3
71.354.1035.2	Gehäuseoberteil BAS GOT GI 10 M25 A3
70.340.1035.1	Gehäuseunterteil BAS GUT GF 10 M20 A1
71.354.1035.1	Gehäuseoberteil BAS GOT GI 10 M25 A2
73.335.1035.1	Gehäuseunterteil BAS GUT GC 10HM32 50 A1
70.350.1035.3	Gehäuseoberteil BAS GOT GA 10 M20 A3
73.350.1035.2	Gehäuseoberteil BAS GOT GA 10HM25 50 A2
70.352.1035.1	Gehäuseoberteil BAS GOT GC 10 M20 A1
71.330.1035.1	Gehäuseunterteil BAS GUT GL 10 M20 A1
71.343.1035.1	Gehäuseunterteil BAS GUT GU 10 M20 A1
76.351.1035.0	Gehäuseoberteil BAS GOT GH 10H M20 A0
73.350.1035.0	Gehäuseoberteil BAS GOT GA 10HM25 50 A0
71.350.1035.3	Gehäuseoberteil BAS GOT GG 10 M20 A3
73.351.1035.0	Gehäuseoberteil BAS GOT GB 10H M20 A0
73.331.1035.1	Gehäuseunterteil BAS GUT GC 10HM25 50 A1
71.343.1035.0	Gehäuseunterteil BAS GUT GU 10 M20 A0
76.354.1035.0	Gehäuseoberteil BAS GOT GI 10HM32 50 A0
71.341.1035.1	Gehäuseunterteil BAS GUT GS 10 M20 A1
73.335.1035.0	Gehäuseunterteil BAS GUT GC 10HM32 50 A0
70.335.1035.0	Gehäuseunterteil BAS GUT GC 10 M25 50 A0
76.342.1035.0	Gehäuseunterteil BAS GUT GT 10HM25 50 A0
71.353.1035.1	Gehäuseoberteil BAS GOT GG 10 M25 A1
70.350.1035.2	Gehäuseoberteil BAS GOT GA 10 M20 A2
71.342.1035.0	Gehäuseunterteil BAS GUT GT 10 M20 A0
70.330.1035.0	Gehäuseunterteil BAS GUT GB 10 M20 A0
73.342.1035.1	Gehäuseunterteil BAS GUT GH 10HM25 50 A1
71.352.1035.2	Gehäuseoberteil BAS GOT GI 10 M20 A2
70.344.1035.1	Gehäuseunterteil BAS GUT GB 10 M25 A
71.330.1035.0	Gehäuseunterteil BAS GUT GL 10 M20 A0
70.333.1035.1	Gehäuseunterteil BAS GUT GD 10 M20 A1
76.346.1035.1	Gehäuseunterteil BAS GUT GT 10HM32 50 A1
73.350.1035.3	Gehäuseoberteil BAS GOT GA 10 M20 A3
73.354.1035.1	Gehäuseoberteil BAS GOT GC 10HM32 50 A1
71.353.1035.3	Gehäuseoberteil BAS GOT GG 10 M25 A3
70.333.1035.0	Gehäuseunterteil BAS GUT GD 10 M20 A0
76.344.1035.0	Gehäuseunterteil BAS GUT GR 10HM32 50 A0
76.334.1035.0	Gehäuseunterteil BAS GUT GL 10HM32 50 A0
71.331.1035.0	Gehäuseunterteil BAS GUT GM 10 M20 A0
70.354.1035.0	Gehäuseoberteil BAS GOT GC 10 M25 A0
73.330.1035.0	Gehäuseunterteil BAS GUT GB 10HM25 50 A0
70.357.1035.0	Gehäuseoberteil BAS GOT GF 10 M20 A0
76.353.1035.2	Gehäuseoberteil BAS GOT GG 10HM32 50 A2
73.340.1035.0	Gehäuseunterteil BAS GUT GF 10HM25 50 A0
71.341.1035.0	Gehäuseunterteil BAS GUT GS 10 M20 A0
71.354.1035.3	Gehäuseoberteil BAS GOT GI 10 M25 A5
76.353.1035.0	Gehäuseoberteil BAS GOT GG 10HM32 50 A0
71.333.1035.1	Gehäuseunterteil BAS GUT GO 10 M20 A1
70.335.1035.1	Gehäuseunterteil BAS GUT GC 10 M25 A1
71.340.1035.0	Gehäuseunterteil BAS GUT GR 10 M20 A0
70.354.1035.3	Gehäuseoberteil BAS GOT GC 10 M25 A3
73.330.1035.1	Gehäuseunterteil BAS GUT GB 10HM25 50 A1
76.344.1035.1	Gehäuseunterteil BAS GUT GR 10HM32 50 A1
70.359.1035.0	Gehäuseoberteil BAS GOT GF 10 M25 A0
76.352.1035.0	Gehäuseoberteil BAS GOT GI 10HM25 50 A0
70.355.1035.3	Gehäuseoberteil BAS GOT GD 10 M20 A3
70.358.1035.1	Gehäuseoberteil BAS GOT GD 10 M25 A1
76.340.1035.0	Gehäuseunterteil BAS GUT GR 10HM25 50 A0
70.359.1035.1	Gehäuseoberteil BAS GOT GF 10 M25 A1
70.358.1035.2	Gehäuseoberteil BAS GOT GD 10 M25 A2
70.355.1035.2	Gehäuseoberteil BAS GOT GD 10 M20 A2
73.331.1035.0	Gehäuseunterteil BAS GUT GC 10HM25 50 A0
70.359.1035.2	Gehäuseoberteil BAS GOT GF 10 M25 A2
76.342.1035.1	Gehäuseunterteil BAS GUT GM 10HM25 50 A1
76.340.1035.1	Gehäuseunterteil BAS GUT GR 10HM25 50 A1
73.352.1035.1	Gehäuseoberteil BAS GOT GC 10HM25 50 A1
70.340.1035.0	Gehäuseunterteil BAS GUT GF 10 M20 A0
73.340.1035.1	Gehäuseunterteil BAS GUT GF 10HM25 50 A1
73.353.1035.3	Gehäuseoberteil BAS GOT GA 10HM32 50 A3
71.354.1035.0	Gehäuseoberteil BAS GOT GI 10 M25 A1
73.352.1035.0	Gehäuseoberteil BAS GOT GC 10HM25 50 A0
70.343.1035.1	Gehäuseunterteil BAS GUT GI 10 M20 A1
71.352.1035.0	Gehäuseoberteil BAS GOT GI 10 M20 A0
70.358.1035.0	Gehäuseoberteil BAS GOT GD 10 M25 A0
71.372.1035.0	Gehäuseoberteil BAS GOT GL 10 M20 A0
70.330.1035.1	Gehäuseunterteil BAS GUT GB 10 M20 A1
71.352.1035.1	Gehäuseoberteil BAS GOT GI 10 M20 A1
72.703.3253.0	Buchseneinsatz POW BUC 8/24 AF
71.340.1035.1	Gehäuseunterteil BAS GUT GR 10 M20 A1
70.342.1035.0	Gehäuseunterteil BAS GUT GH 10 M20 A0
70.358.1035.3	Gehäuseoberteil BAS GOT GD 10 M25 A3
73.345.1035.1	Gehäuseunterteil BAS GUT GG 10HM32 50 A1
70.341.1035.1	Gehäuseunterteil BAS GUT GG 10 M20 A1
71.372.1035.1	Gehäuseoberteil BAS GOT GL 10 M20 A1
70.372.1035.1	Gehäuseoberteil BAS GOT GK 10 M20 A1
70.355.1035.0	Gehäuseoberteil BAS GOT GD 10 M20 A0
76.330.1035.1	Gehäuseunterteil BAS GUT GL 10HM25 50 A1
73.350.1035.1	Gehäuseoberteil BAS GOT GA 10HM25 50 A1
73.353.1035.0	Gehäuseoberteil BAS GOT GA 10HM32 50 A0
70.334.1035.0	Gehäuseunterteil BAS GUT GB 10 M25 A0
70.357.1035.1	Gehäuseoberteil BAS GOT GF 10 M20 A1
70.331.1035.1	Gehäuseunterteil BAS GUT GC 10 M20 A1
70.337.1035.1	Gehäuseunterteil BAS GUT GD 10 M25 A1
76.350.1035.1	Gehäuseoberteil BAS GOT GG 10HM25 50 A1
70.341.1035.0	Gehäuseunterteil BAS GUT GG 10 M20 A0
76.351.1035.3	Gehäuseoberteil BAS GOT GH 10H M20 A3
73.353.1035.1	Gehäuseoberteil BAS GOT GA 10HM32 50 A1
70.355.1035.1	Gehäuseoberteil BAS GOT GD 10 M20 A1
71.350.1035.1	Gehäuseoberteil BAS GOT GG 10 M20 A1
70.334.1035.1	Gehäuseunterteil BAS GUT GB 10 M25 A1
73.334.1035.0	Gehäuseunterteil BAS GUT GB 10HM32 50 A0
76.331.1035.1	Gehäuseunterteil BAS GUT GM 10HM25 50 A1
73.345.1035.0	Gehäuseunterteil BAS GUT GG 10HM32 50 A0
73.351.1035.1	Gehäuseoberteil BAS GOT GB 10H M20 A1
70.353.1035.2	Gehäuseoberteil BAS GOT GA 10 M25 A2
76.345.1035.1	Gehäuseunterteil BAS GUT GS 10HM32 50 A1
70.352.1035.3	Gehäuseoberteil BAS GOT GC 10 M20 A3
70.352.1035.0	Gehäuseoberteil BAS GOT GC 10 M20 A0
71.331.1035.1	Gehäuseunterteil BAS GUT GM 10 M20 A1
70.352.1035.2	Gehäuseoberteil BAS GOT GC 10 M20 A2
73.334.1035.1	Gehäuseunterteil BAS GUT GB 10HM32 50 A1
70.350.1035.0	Gehäuseoberteil BAS GOT GA 10 M20 A0
71.350.1035.2	Gehäuseoberteil BAS GOT GG 10 M20 A2
70.353.1035.3	Gehäuseoberteil BAS GOT GA 10 M25 A3
73.354.1035.0	Gehäuseoberteil BAS GOT GC 10HM32 50 A0
71.333.1035.0	Gehäuseunterteil BAS GUT GO 10 M20 A0
73.341.1035.1	Gehäuseunterteil BAS GUT GG 10HM25 50 A1
70.342.1035.1	Gehäuseunterteil BAS GUT GH 10 M20 A1
71.352.1035.3	Gehäuseoberteil BAS GOT GI 10 M20 A3
71.353.1035.0	Gehäuseoberteil BAS GOT GG 10 M25 A0
70.354.1035.1	Gehäuseoberteil BAS GOT GC 10 M25 A1
70.353.1035.1	Gehäuseoberteil BAS GOT GA 10 M25 A1
76.351.1035.1	Gehäuseoberteil BAS GOT GH 10H M20 A1
70.343.1035.0	Gehäuseunterteil BAS GUT GI 10 M20 A0
70.325.1028.0	Gehäuseunterteil BAS GUT GE 10 A
76.350.1035.0	Gehäuseoberteil BAS GOT GG 10HM25 50 A0
76.352.1035.1	Gehäuseoberteil BAS GOT GI 10HM25 50 A1
71.372.1035.3	Gehäuseoberteil BAS GOT GL 10 M20 A3
76.353.1035.1	Gehäuseoberteil BAS GOT GG 10HM32 50 A1
71.350.1035.0	Gehäuseoberteil BAS GOT GG 10 M20 A0
71.320.1028.0	Gehäuseunterteil BAS GUT GK 10 A
73.344.1035.1	Gehäuseunterteil BAS GUT GF 10HM32 50 A1
70.331.1035.0	Gehäuseunterteil BAS GUT GC 10 M20 A0
70.320.1028.0	Gehäuseunterteil BAS GUT GA 10 A
70.354.1035.2	Gehäuseoberteil BAS GOT GC 10 M25 A2
76.330.1035.0	Gehäuseunterteil BAS GUT GL 10HM25 50 A0
76.331.1035.0	Gehäuseunterteil BAS GUT GM 10HM25 50 A0
71.325.1028.0	Gehäuseunterteil BAS GUT GP 10 A
71.353.1035.2	Gehäuseoberteil BAS GOT GG 10 M25 A2
71.335.1035.1	Gehäuseunterteil BAS GUT GM 10 M25 A1
76.341.1035.1	Gehäuseunterteil BAS GUT GS 10HM25 50 A1
76.354.1035.2	Gehäuseoberteil BAS GOT GI 10HM32 50 A2
76.354.1035.1	Gehäuseoberteil BAS GOT GI 10HM32 50 A1

Dokumentation

Dateiname	Beschreibung	Dateigröße	Dateityp
Montageanleitung	-	743.72kB	PDF
Datenblatt	-	118.33kB	PDF

Zulassung

Dateiname	Beschreibung	Dateigröße	Dateityp
EG-Konformitätserklärung	-	45.12kB	PDF
UKCA-Konformitätserklärung	-	39.31kB	PDF
Zulassung UR	-	524.52kB	PDF

Produktcompliance

Dateiname	Beschreibung	Dateigröße	Dateityp
REACH-SVHCzertifikat	-	196.96kB	PDF
RoHSzertifikat	-	197.19kB	PDF

Marketing

Dateiname	Beschreibung	Dateigröße	Dateityp
Kataloge	-	41.84MB	PDF

Zeichnungen

Dateiname	Beschreibung	Dateigröße	Dateityp
Kundenzeichnungen	-	56.69kB	PDF
Kundenzeichnungen_TIFF	-	54.65kB	TIF
Kundenzeichnungen_DXF	-	2.25MB	DXF
