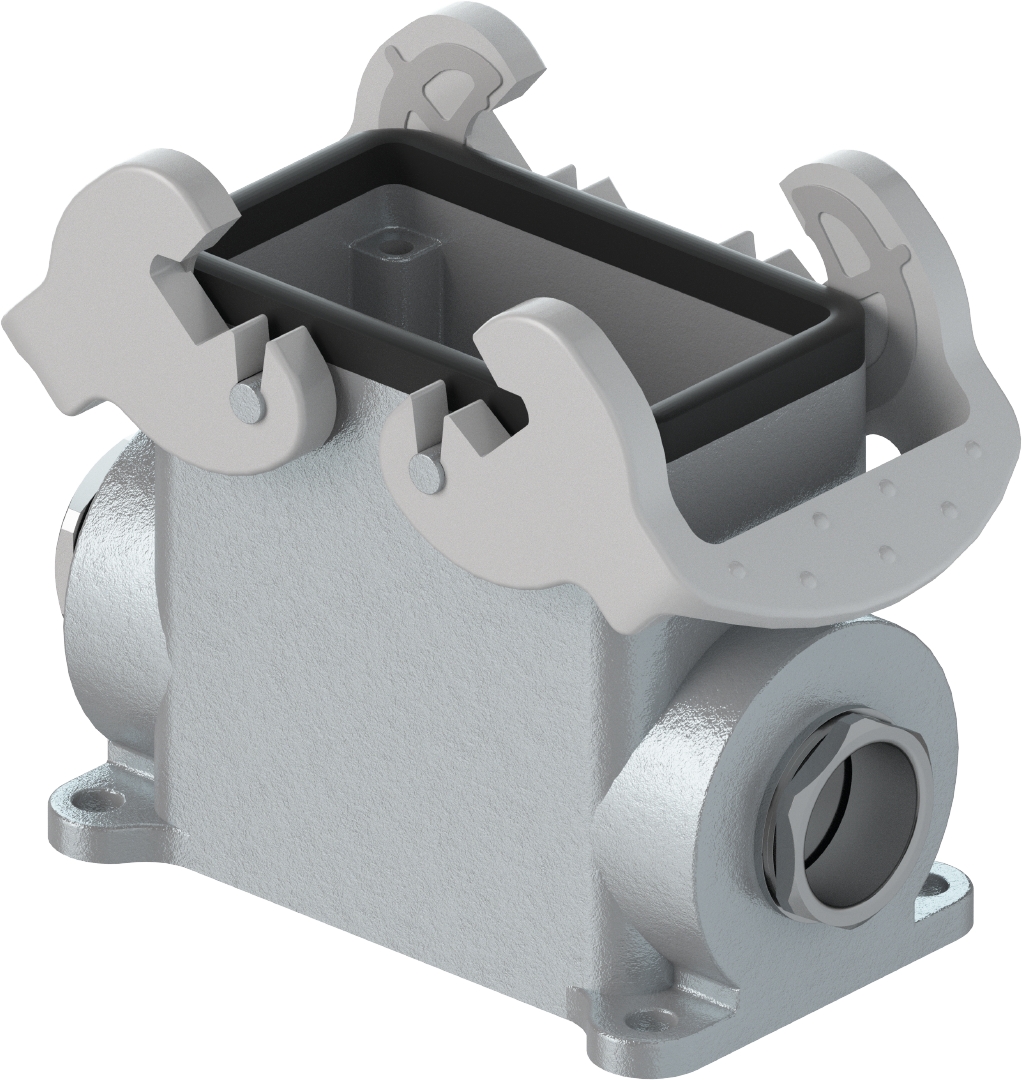

Gehäuseunterteil BAS GUT GB 10HM25 50 A0
Artikelnr. 73.330.1035.0

Gehäuseunterteil revos basic aus Aluminium, mit Zweihandverriegelung bzw. Schraubverschluß mit Kabelverschraubung M25 rechts und links (IP54), niedrige Bauform, 10-polig

Kaufmännische Daten
Artikelnummer
73.330.1035.0
Artikelbezeichnung
Gehäuseunterteil BAS GUT GB 10HM25 50 A0
EAN
4015573758025
Mindestauftragsmenge
1
Ursprungsland
DE
Zolltarifnummer
85389099
Verpackungsmaße
Länge verpackt
470 mm
Breite verpackt
160 mm
Höhe verpackt
58 mm
Bruttogewicht verpackt
373 g
Volumen verpackt
1000 ccm
Nettogewicht Einzelteil
295 g
Volumen Einzelteil
1000 ccm
Verpackungsart
Beutel
Verpackungsmenge
1 St
Allgemein
Werkstoff des Gehäuses
Aluminium
Farbe
grau
Oberfläche
pulverbeschichtet
Schutzart (IP)
IP54
UV-beständig
ja
Brennbarkeitsklasse des Isolierstoffs nach UL 94
sonstige
Einsatztemperaturbereich min.
-40 °C
Einsatztemperaturbereich max.
120 °C
Ausführung
Baugröße
10H
Ausführung des Gehäuses
Aufbau (Sockel)
Art der Verriegelung
Querbügel
Kabeleinführung
zweiseitig
Art der Kabeleinführung
Verschraubung
Mit Kabelverschraubung
ja
Gewindegröße M
25
Klappdeckel
nein
EMV-Ausführung
nein
Gewindegröße PG
Länge
97 mm
Breite
58 mm
Höhe
72 mm
Klassifikation
ETIM 5.0
Gehäuse für Industriesteckverbinder
ECLASS 8.1
Gehäuse für Industriesteckverbinder
ETIM 4.0
Gehäuse für Industriesteckverbinder
ETIM 6.0
EC000437
ETIM 7.0
EC000437
ECLASS 11
27440202
ETIM 8.0
EC000437
ETIM 9.0
EC000437
Produktcompliance
RoHS Konformitätsstatus
Konform mit Ausnahmen
ROHS Ausnahmen
III-6(c)
REACH-SVHC Konformitätsstatus
Deklarationspflichtig
REACH-SVHC Substanzen
Plumbum
REACH-SVHC CAS-Nummern
7439-92-1

Passende Produkte

Artikelnr. Artikeltyp-Beschreibung Preis Menge
70.310.1040.0 Steckereinsatz BAS STS 10 2,5 50
70.700.1058.0 Buchseneinsatz BAS BUC 10 50
70.400.0340.0 Buchseneinsatz BAS BUS 3 2,5 64
70.410.0340.0 Steckereinsatz BAS STS 3 2,5 64
70.415.1053.0 Steckereinsatz BAS STP 10 2,5 50 AG
70.312.1040.0 Steckereinsatz BAS STS OD 10 2,5 50
72.710.1058.0 Steckereinsatz BAS STC 10 69
72.700.1058.0 Buchseneinsatz BAS BUC 10 69
70.512.1053.0 Steckereinsatz BAS STM 10 2,5 50 AG
70.300.1040.0 Buchseneinsatz BAS BUS 10 2,5 50
70.800.1856.0 Buchseneinsatz BAS BUCK 18 50 PC
72.310.1053.0 Steckereinsatz BAS STS 10 2,5 69
70.302.1040.0 Buchseneinsatz BAS BUS OD 10 2,5 50
72.713.3253.0 Steckereinsatz POW STC 8/24 AF
70.506.0353.0 Buchseneinsatz BAS BUF 3 2,5 83 AG
70.310.1002.0 Steckereinsatz BAS STS 10 2,5 50 AG
70.502.1053.0 Buchseneinsatz BAS BUM 10 2,5 50 AG
70.311.1040.0 Steckereinsatz BAS STS 10 2,5 50 AU
70.516.0353.0 Steckereinsatz BAS STF 3 2,5 83 AG
70.300.1002.0 Buchseneinsatz BAS BUS 10 2,5 50 AG
72.703.3253.0 Buchseneinsatz POW BUC 8/24 AF
70.500.1053.0 Buchseneinsatz BAS BUF 10 2,5 50
70.710.1058.0 Steckereinsatz BAS STC 10 50
70.405.1053.0 Buchseneinsatz BAS BUP 10 2,5 50 AG
70.810.1856.0 Steckereinsatz BAS STCK 18 50 PC
72.300.1053.0 Buchseneinsatz BAS BUS 10 2,5 69
73.810.4253.0 Steckereinsatz DD STC 42 1,5 25
70.301.1040.0 Buchseneinsatz BAS BUS 10 2,5 50 AU
70.510.1053.0 Steckereinsatz BAS STF 10 2,5 50

Dokumentation

Dateiname Beschreibung Dateigröße Dateityp
Datenblatt - 120.79kB PDF

Zulassung

Dateiname Beschreibung Dateigröße Dateityp
EG-Konformitätserklärung - 45.12kB PDF
UKCA-Konformitätserklärung - 39.31kB PDF

Produktcompliance

Dateiname Beschreibung Dateigröße Dateityp
REACH-SVHCzertifikat - 197.85kB PDF
RoHSzertifikat - 197.75kB PDF

Marketing

Dateiname Beschreibung Dateigröße Dateityp
Kataloge - 41.84MB PDF

Zeichnungen

Dateiname Beschreibung Dateigröße Dateityp
Kundenzeichnungen - 77.66kB PDF
Kundenzeichnungen_TIFF - 75.51kB TIF
Maßbilder - 28.51kB PDF
Maßbilder_TIF - 26.67kB TIF
Kundenzeichnungen_DXF - 2.22MB DXF

CAD-Bilddaten

Dateiname Beschreibung Dateigröße Dateityp
3D-Produktbilder - 321.42kB PDF
CAD-STEP-Daten - 467.00kB STP
CAD-IGES-Daten - 1.74MB IGS
CAD-JT-Daten - 337.04kB JT
