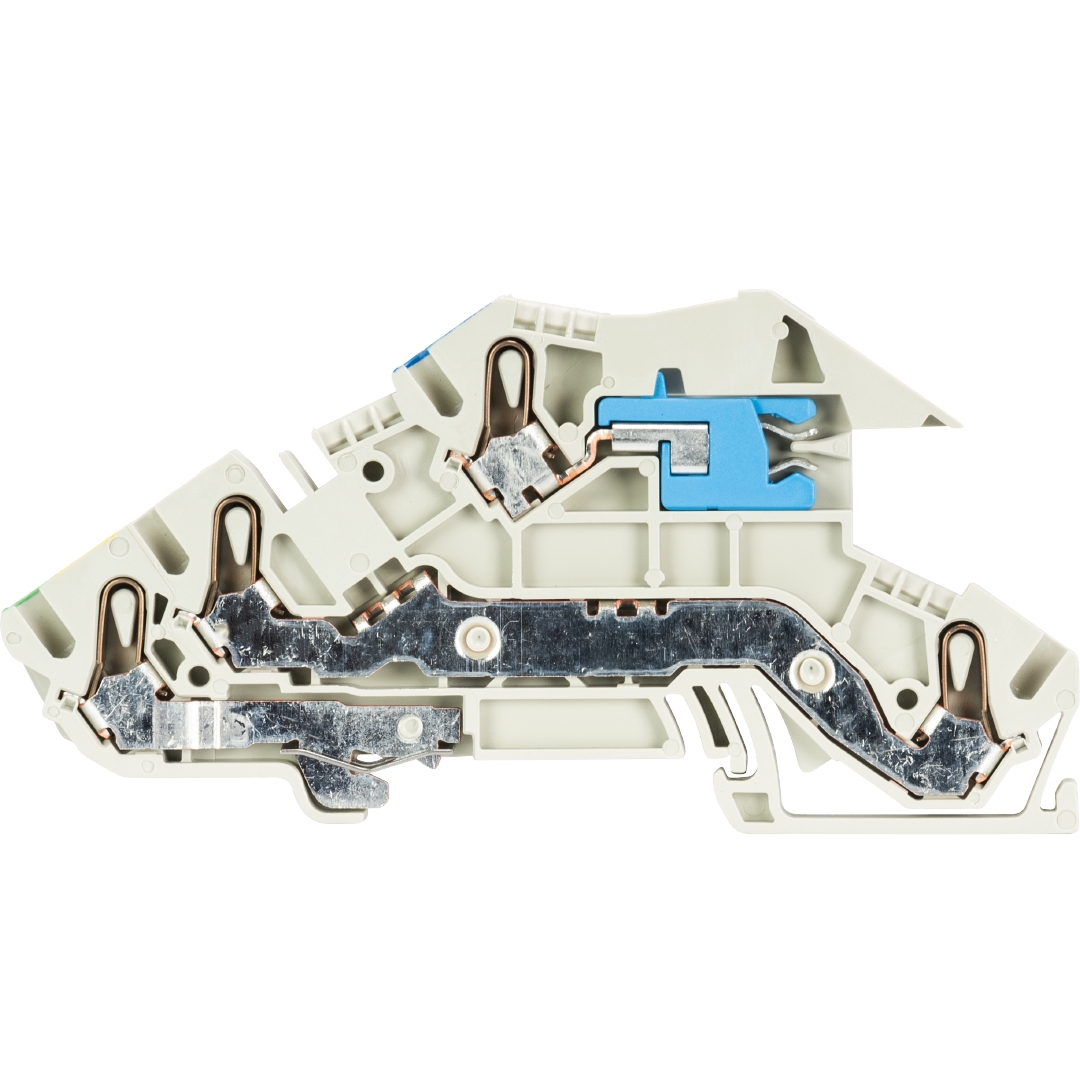

Borne de instalación WKIS 2,5 NT-D-SL

YA NO DISPONIBLE

Número de artículo 56.203.9553.0

Borne de instalación con Conexión enchufable para montaje en TS 35, sección: 2.5 mm², anchura: 5 mm, color: gris

Resumen

Datos técnicos

Accesorios

Descargas

Datos comerciales

Número de pieza	56.203.9553.0
Descripción de los artículos	Borne de instalación WKIS 2,5 NT-D-SL
EAN	4015573852181
Cantidad mínima de pedido	50
País de origen	DE
Número del arancel aduanero	85369010

Dimensiones del embalaje

Longitud empaquetada	269 mm
Anchura embalada	116 mm
Altura embalada	60 mm
Peso bruto embalado	885 g
Volumen de la caja de cartón	1872 ccm
Peso neto de una pieza	17.558 g
Volumen del artículo	37.44 ccm
Empaquetado	cartón
Unidad de embalaje	50 pieza(s)

certificados / homologaciones

Datos generales

Sección nominal del conductor	2.5 mm²
Color básico	Gris
Número de pisos	3
Número de conexiones por piso	2
Anchura del borne	5 mm
Carcasa para aislamiento	PA666
Tipo de inflamabilidad del material de aislamiento según UL94	V0
Método de montaje	Carril DIN (top hat rail) 35/7.5 mm
Bornes para instalaciones eléctricas	Sí
Número de conexiones por piso	2
Método de montaje	Carril DIN (top hat rail) 35/7.5 mm
Tipo de inflamabilidad del material de aislamiento según UL94	V0
Bornes para instalaciones eléctricas	Sí

Datos técnicos

Corriente Asignada	22 A
Tensión Asignada	400 V
Tensión de cortocircuito	4 kV
Grado de polución	3
Tapa de cierre requerida	Sí
Longitud	100 mm
Material de aislamiento	Termoplástico
Temperatura de funcionamiento	-40 bis 55 °C

Datos de conexión

Tipo de conexión 2	Conexión enchufable de entrada
Tipo de conexión 1	Conexión enchufable de entrada
Mínima sección del conductor rígida	0.14 mm²
Máxima sección rígida del conductor	4 mm²
Mínima sección del conductor flexible	0.14 mm²
Máxima sección del conductor multifilar	4 mm²
Desforrado del conductor	11 mm

Datos adicionales

Observaciones sobre la tensión nominal	400V/250V
Observaciones sobre la corriente nominal	para 4mm² 26A
Función-N	No

Clasificación

ETIM 5.0	Borne de instalación multinivel
ECLASS 8.1	Borne de instalación multinivel
ETIM 4.0	Borne de instalación multinivel
ETIM 3.0	Borne de instalación multinivel
ETIM 6.0	EC001329
ETIM 7.0	EC001329
ECLASS 11	27141125
ETIM 8.0	EC001329
ETIM 9.0	EC001329

Certificados de producto

ROHS conformity status	Conforme
REACH-SVHC conformity status	Conforme

Accesorios

Número de artículo	Descripción del tipo de artículo	Precio	Cantidad
04.242.5053.0	Tira de etiquetas 9705 A / 5 / 10
Z7.280.6327.0	Peine de unión IVBWKF 2,5- 3
98.360.0000.0	Carril DIN TS 35x15-2,3 UNPERF - l:2000mm
98.370.1000.0	Carril DIN TS 35x15 PERF 15mm - l:2000mm
Z7.280.6227.0	Peine de unión IVBWKF 2,5- 2
Z7.280.7027.0	Peine de unión IVBWKF 2,5- 10
Z7.280.6727.0	Peine de unión IVBWKF 2,5- 7
98.370.0000.0	Carril DIN TS 35x15 UNPERF - l:2000mm
98.300.1900.0	Carril DIN TS 35x7,5 PERF 25mm - l:2000mm
98.380.0000.0	Carril DIN TS 35x15-1,5 UNPERF CU - l:2000mm
Z7.280.6427.0	Peine de unión IVBWKF 2,5- 4
Z7.280.8027.0	Peine de unión IVBWKF 2,5- 20
98.300.1800.0	Carril DIN TS 35x7,5 PERF 18mm - l:2000mm
05.564.3755.0	Guías de entrada del cableado LEL 2,5/1 white
Z7.280.6627.0	Peine de unión IVBWKF 2,5- 6
Z7.280.6827.0	Peine de unión IVBWKF 2,5- 8
07.313.0253.0	Tapa final APIS 2,5..
98.300.1000.0	Carril DIN TS 35x7,5 PERF 15mm - l:2000mm
98.290.1000.0	Barra de bus 9813 M SN 10X3 1000MM
Z7.280.7227.0	Peine de unión IVBWKF 2,5- 12
Z7.280.7127.0	Peine de unión IVBWKF 2,5- 11
98.300.0000.0	Carril DIN TS 35x7,5 UNPERF - l:2000mm
Z7.280.6927.0	Peine de unión IVBWKF 2,5- 9
Z7.280.6527.0	Peine de unión IVBWKF 2,5- 5
