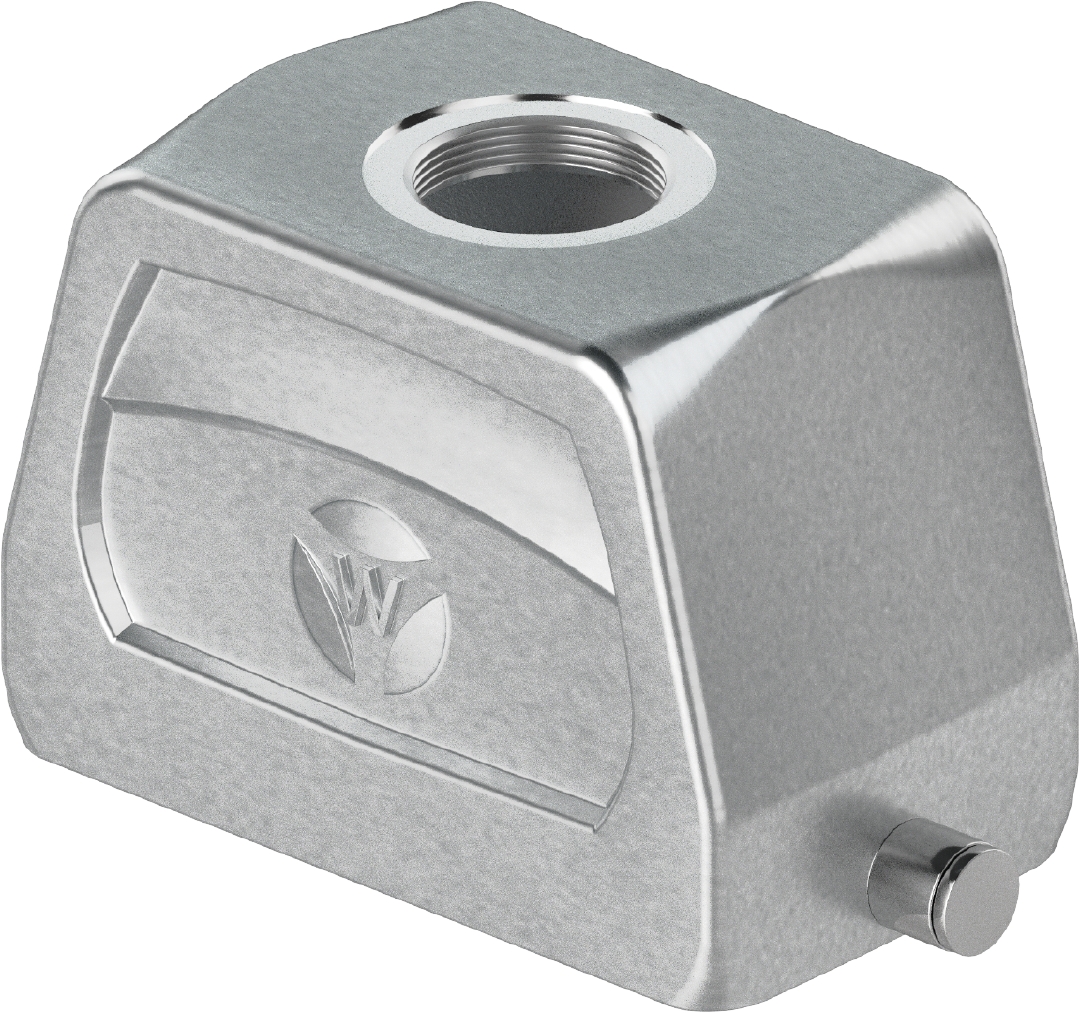

Gehäuseoberteil BAS GOM GI 6 M20 B1
Artikelnr. 70.452.0637.1

Gehäuseoberteil revos basic Metall-Serie ohne Beschichtung, für Einhandverriegelung mit Gewindebohrung M20 oben, niedrige Bauform, 6-polig

Kaufmännische Daten
Artikelnummer
70.452.0637.1
Artikelbezeichnung
Gehäuseoberteil BAS GOM GI 6 M20 B1
EAN
4049088363221
Mindestauftragsmenge
1
Ursprungsland
DE
Zolltarifnummer
85389099
Verpackungsmaße
Länge verpackt
250 mm
Breite verpackt
200 mm
Höhe verpackt
43 mm
Bruttogewicht verpackt
115 g
Volumen verpackt
375 ccm
Nettogewicht Einzelteil
82.1 g
Volumen Einzelteil
375 ccm
Verpackungsart
Beutel
Verpackungsmenge
1 St
Allgemein
Werkstoff des Gehäuses
Aluminium
Farbe
grau
Oberfläche
blank
Schutzart (IP)
IP66
UV-beständig
ja
Brennbarkeitsklasse des Isolierstoffs nach UL 94
sonstige
Einsatztemperaturbereich min.
-40 °C
Einsatztemperaturbereich max.
120 °C
Ausführung
Baugröße
6
Art der Verriegelung
Längsbügel
Kabeleinführung
oben
Art der Kabeleinführung
Gewinde
Mit Kabelverschraubung
nein
Gewindegröße M
20
Klappdeckel
nein
EMV-Ausführung
nein
Gewindegröße PG
Länge
73.6 mm
Breite
43 mm
Höhe
51 mm
Klassifikation
ETIM 5.0
Gehäuse für Industriesteckverbinder
ECLASS 8.1
Gehäuse für Industriesteckverbinder
ETIM 4.0
Gehäuse für Industriesteckverbinder
ETIM 3.0
Gehäuse für schwere Steckverbinder
ETIM 6.0
EC000437
ETIM 7.0
EC000437
ECLASS 11
27440202
ETIM 8.0
EC000437
ETIM 9.0
EC000437
Produktcompliance
RoHS Konformitätsstatus
Konform
REACH-SVHC Konformitätsstatus
Konform

Passende Produkte

Artikelnr. Artikeltyp-Beschreibung Preis Menge
70.300.0602.0 Buchseneinsatz BAS BUS 6 2,5 50 AG
70.415.0653.0 Steckereinsatz BAS STP 6 2,5 50 AG
70.405.0653.0 Buchseneinsatz BAS BUP 6 2,5 50 AG
70.302.0640.0 Buchseneinsatz BAS BUS OD 6 2,5 50
72.310.0653.0 Steckereinsatz BAS STS 6 2,5 69
70.311.0640.0 Steckereinsatz BAS STS 6 2,5 50 AU
70.300.0640.0 Buchseneinsatz BAS BUS 6 2,5 50
70.310.0640.0 Steckereinsatz BAS STS 6 2,5 50
70.500.0653.0 Buchseneinsatz BAS BUF 6 2,5 50
70.710.0658.0 Steckereinsatz BAS STC 6 50
70.310.0602.0 Steckereinsatz BAS BUS OD 6 2,5 50
70.700.0658.0 Buchseneinsatz BAS BUC 6 50
72.710.0658.0 Steckereinsatz BAS STC 6 69
73.810.2453.0 Steckereinsatz DD STC 24 1,5 25
70.810.1056.0 Steckereinsatz BAS STCK 10 50 PC
70.510.0653.0 Steckereinsatz BAS STF 6 2,5 50
73.800.2453.0 Buchseneinsatz DD BUC 24 1,5 25
70.312.0640.0 Steckereinsatz BAS STS OD 6 2,5 50
72.700.0658.0 Buchseneinsatz BAS BUC 6 69
70.800.1056.0 Buchseneinsatz BAS BUCH 10 50 PC
72.300.0653.0 Buchseneinsatz BAS BUS 6 2,5 69
70.301.0640.0 Buchseneinsatz BAS BUS 6 2,5 50 AU

Dokumentation

Dateiname Beschreibung Dateigröße Dateityp
Datenblatt - 117.81kB PDF

Zulassung

Dateiname Beschreibung Dateigröße Dateityp
EG-Konformitätserklärung - 45.12kB PDF
UKCA-Konformitätserklärung - 39.31kB PDF

Produktcompliance

Dateiname Beschreibung Dateigröße Dateityp
REACH-SVHCzertifikat - 196.96kB PDF
RoHSzertifikat - 197.29kB PDF

Marketing

Dateiname Beschreibung Dateigröße Dateityp
Kataloge - 41.84MB PDF

Zeichnungen

Dateiname Beschreibung Dateigröße Dateityp
Kundenzeichnungen - 57.98kB PDF
Kundenzeichnungen_TIFF - 55.97kB TIF
Kundenzeichnungen_DXF - 0.98MB DXF

CAD-Bilddaten

Dateiname Beschreibung Dateigröße Dateityp
3D-Produktbilder - 189.11kB PDF
CAD-STEP-Daten - 1.26MB STP
CAD-IGES-Daten - 2.54MB IGS
CAD-JT-Daten - 607.13kB JT

Händler
Artikelnr. 70.452.0637.1

Gehäuseoberteil revos basic Metall-Serie ohne Beschichtung, für Einhandverriegelung mit Gewindebohrung M20 oben, niedrige Bauform, 6-polig
