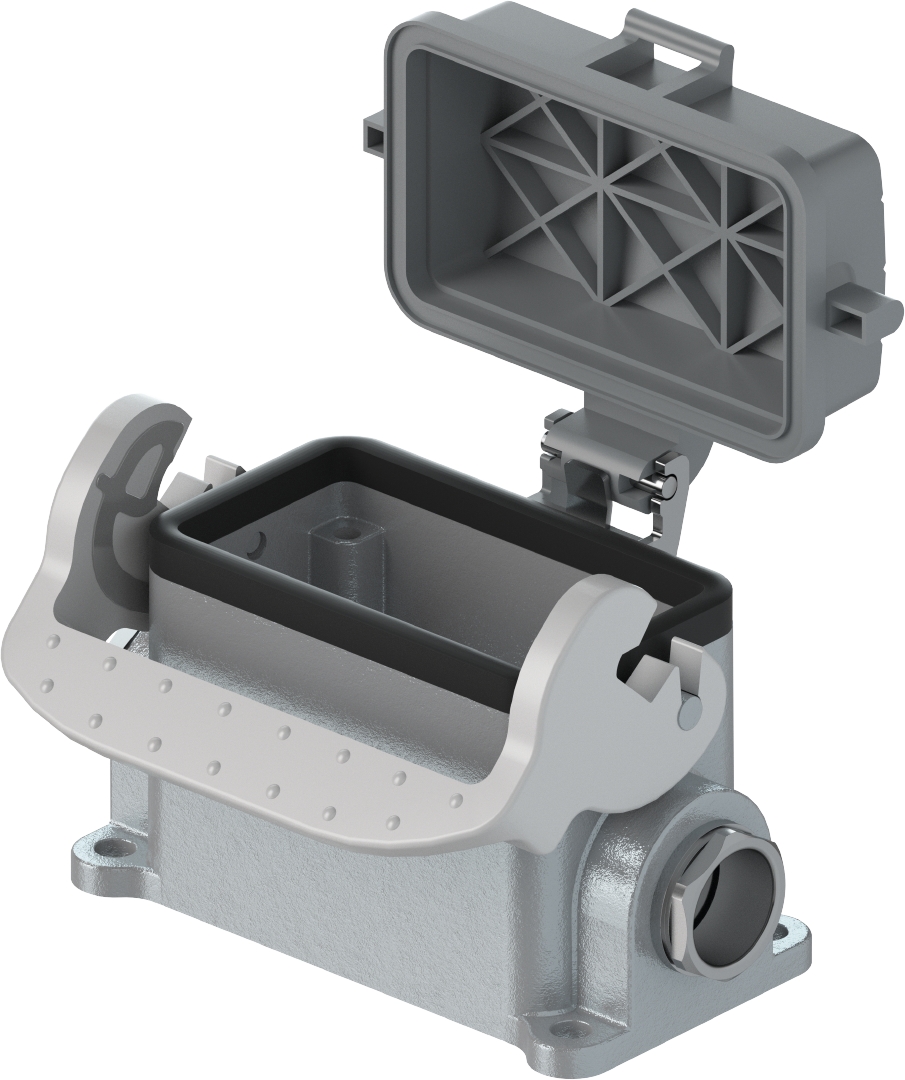

Gehäuseunterteil BAS GUT GR 6 M20 A0
Artikelnr. 70.340.0635.0

Gehäuseunterteil revos basic aus Aluminium, mit Einhandverriegelung mitSchutzdeckel und Kabelverschraubung M20 rechts und links (IP54), niedrige Bauform, 6-polig

Kaufmännische Daten
Artikelnummer
70.340.0635.0
Artikelbezeichnung
Gehäuseunterteil BAS GUT GR 6 M20 A0
EAN
4015573617490
Mindestauftragsmenge
1
Ursprungsland
DE
Zolltarifnummer
85389099
Verpackungsmaße
Länge verpackt
250 mm
Breite verpackt
260 mm
Höhe verpackt
52 mm
Bruttogewicht verpackt
258.75 g
Volumen verpackt
857 ccm
Nettogewicht Einzelteil
247 g
Volumen Einzelteil
857 ccm
Verpackungsart
Beutel
Verpackungsmenge
1 St
Zulassungen
Allgemein
Werkstoff des Gehäuses
Aluminium
Farbe
grau
Oberfläche
pulverbeschichtet
Schutzart (IP)
IP54
UV-beständig
ja
Brennbarkeitsklasse des Isolierstoffs nach UL 94
sonstige
Einsatztemperaturbereich min.
-40 °C
Einsatztemperaturbereich max.
120 °C
Ausführung
Baugröße
6
Ausführung des Gehäuses
Aufbau (Sockel)
Art der Verriegelung
Längsbügel
Kabeleinführung
zweiseitig
Art der Kabeleinführung
Verschraubung
Mit Kabelverschraubung
ja
Gewindegröße M
20
Klappdeckel
ja
EMV-Ausführung
nein
Gewindegröße PG
Länge
84 mm
Breite
52 mm
Höhe
54.7 mm
Klassifikation
ETIM 5.0
Gehäuse für Industriesteckverbinder
ECLASS 8.1
Gehäuse für Industriesteckverbinder
ETIM 4.0
Gehäuse für Industriesteckverbinder
ETIM 3.0
Gehäuse für schwere Steckverbinder
ETIM 6.0
EC000437
ETIM 7.0
EC000437
ECLASS 11
27440202
ETIM 8.0
EC000437
ETIM 9.0
EC000437
Produktcompliance
RoHS Konformitätsstatus
Konform mit Ausnahmen
ROHS Ausnahmen
III-6(c)
REACH-SVHC Konformitätsstatus
Deklarationspflichtig
REACH-SVHC Substanzen
Plumbum
REACH-SVHC CAS-Nummern
7439-92-1

Passende Produkte

Artikelnr. Artikeltyp-Beschreibung Preis Menge
70.300.0602.0 Buchseneinsatz BAS BUS 6 2,5 50 AG
70.415.0653.0 Steckereinsatz BAS STP 6 2,5 50 AG
70.101.0653.0 Klemmenadapter BAS BAF KL 6 2,5 50
70.110.0653.4 Klemmenadapter BAS SAS KL 6 4,0 50
70.405.0653.0 Buchseneinsatz BAS BUP 6 2,5 50 AG
70.302.0640.0 Buchseneinsatz BAS BUS OD 6 2,5 50
70.100.0653.3 Klemmenadapter BAS BAS LL 6 4,0 50
70.100.0653.4 Klemmenadapter BAS BAS KL 6 4,0 50
70.105.0653.4 Klemmenadapter BAS BAS KR 6 4,0 50
72.310.0653.0 Steckereinsatz BAS STS 6 2,5 69
70.311.0640.0 Steckereinsatz BAS STS 6 2,5 50 AU
70.300.0640.0 Buchseneinsatz BAS BUS 6 2,5 50
70.310.0640.0 Steckereinsatz BAS STS 6 2,5 50
70.500.0653.0 Buchseneinsatz BAS BUF 6 2,5 50
70.116.0653.0 Klemmenadapter BAS SAF KR 6 2,5 50
70.111.0653.0 Klemmenadapter BAS SAF KL 6 2,5 50
70.710.0658.0 Steckereinsatz BAS STC 6 50
70.310.0602.0 Steckereinsatz BAS BUS OD 6 2,5 50
70.110.0653.3 Klemmenadapter BAS SAS LL 6 4,0 50
70.700.0658.0 Buchseneinsatz BAS BUC 6 50
72.710.0658.0 Steckereinsatz BAS STC 6 69
73.810.2453.0 Steckereinsatz DD STC 24 1,5 25
70.810.1056.0 Steckereinsatz BAS STCK 10 50 PC
70.105.0653.3 Klemmenadapter BAS BAS LR 6 4,0 50
70.510.0653.0 Steckereinsatz BAS STF 6 2,5 50
73.800.2453.0 Buchseneinsatz DD BUC 24 1,5 25
70.115.0653.4 Klemmenadapter BAS SAS KR 6 4,0 50
70.106.0653.0 Klemmenadapter BAS BAF KR 6 2,5 50
70.312.0640.0 Steckereinsatz BAS STS OD 6 2,5 50
72.700.0658.0 Buchseneinsatz BAS BUC 6 69
70.800.1056.0 Buchseneinsatz BAS BUCH 10 50 PC
72.300.0653.0 Buchseneinsatz BAS BUS 6 2,5 69
70.115.0653.3 Klemmenadapter BAS SAS LR 6 4,0 50
70.301.0640.0 Buchseneinsatz BAS BUS 6 2,5 50 AU

Dokumentation

Dateiname Beschreibung Dateigröße Dateityp
Datenblatt - 136.18kB PDF

Zulassung

Dateiname Beschreibung Dateigröße Dateityp
EG-Konformitätserklärung - 45.12kB PDF
UKCA-Konformitätserklärung - 39.31kB PDF
Zulassung VDE-UG - 1.66MB PDF
Zulassung cURus - 13.20kB PDF

Produktcompliance

Dateiname Beschreibung Dateigröße Dateityp
REACH-SVHCzertifikat - 197.85kB PDF
RoHSzertifikat - 197.86kB PDF

Marketing

Dateiname Beschreibung Dateigröße Dateityp
Kataloge - 41.84MB PDF

Zeichnungen

Dateiname Beschreibung Dateigröße Dateityp
Kundenzeichnungen - 85.08kB PDF
Kundenzeichnungen_TIFF - 83.11kB TIF
Bohrbilder - 16.54kB PDF
Kundenzeichnungen_DXF - 5.24MB DXF

CAD-Bilddaten

Dateiname Beschreibung Dateigröße Dateityp
3D-Produktbilder - 273.10kB PDF
CAD-STEP-Daten - 1.64MB STP
CAD-IGES-Daten - 3.71MB IGS
CAD-JT-Daten - 866.10kB JT

Händler
Artikelnr. 70.340.0635.0

Gehäuseunterteil revos basic aus Aluminium, mit Einhandverriegelung mitSchutzdeckel und Kabelverschraubung M20 rechts und links (IP54), niedrige Bauform, 6-polig
