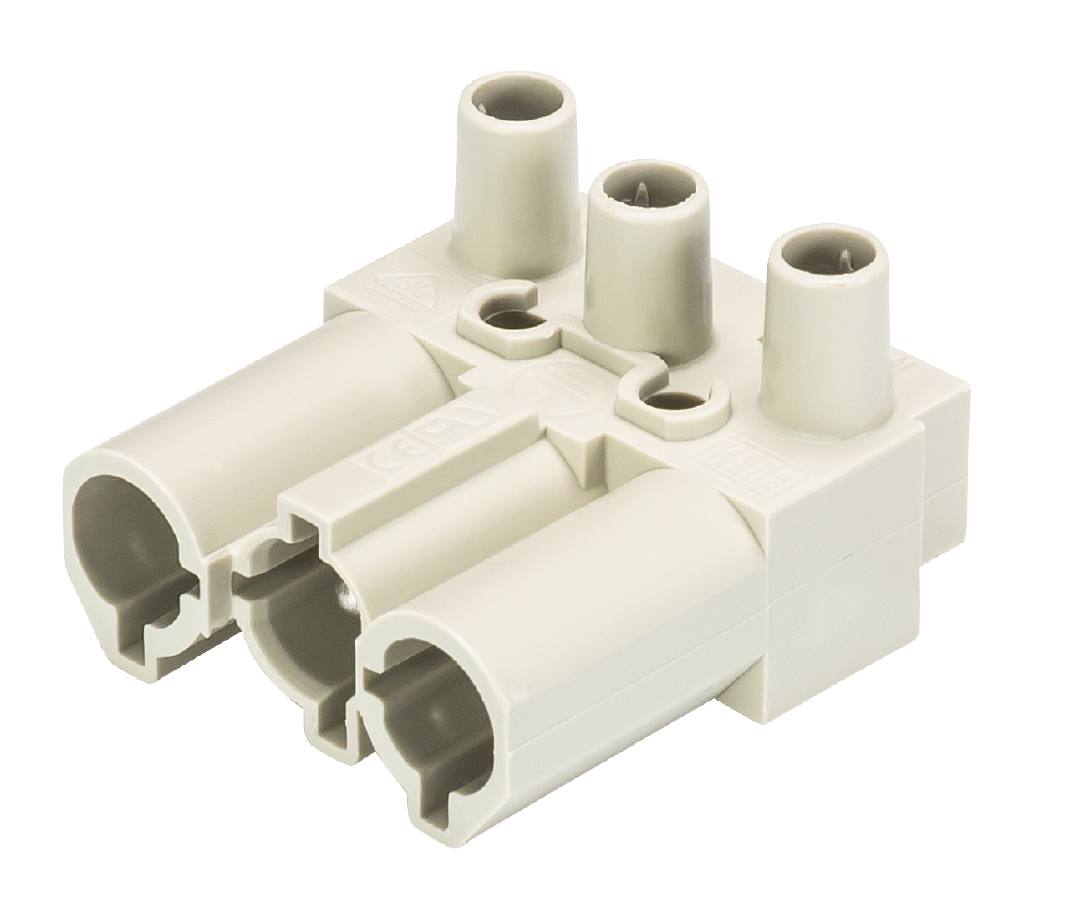

Geräteanschluss GST18I3S S1 GR01
Artikelnr. 92.032.3458.0
gesis® CLASSIC Geräteanschluss, Einbauteil, Schraubanschluss einfach, Polzahl 3, Ausführung Stecker, Anschlussart Schraubanschluss, Bemessungsspannung 250 V, Bemessungsstrom 20 A, Codierfarbe / Kontakteinsatz kieselgrau,5 mm, Höhe 19,5 mm, Breite 28,2 mm
Kaufmännische Daten
|
Artikelnummer
|
92.032.3458.0
|
|---|---|
|
Artikelbezeichnung
|
Geräteanschluss GST18I3S S1 GR01
|
|
EAN
|
4015573486614
|
|
Mindestauftragsmenge
|
1
|
|
Ursprungsland
|
DE
|
|
Zolltarifnummer
|
85366990
|
Verpackungsmaße
|
Länge verpackt
|
205 mm
|
|---|---|
|
Breite verpackt
|
180 mm
|
|
Höhe verpackt
|
125 mm
|
|
Bruttogewicht verpackt
|
2380 g
|
|
Volumen verpackt
|
4612.5 ccm
|
|
Nettogewicht Einzelteil
|
11.53 g
|
|
Volumen Einzelteil
|
23.063 ccm
|
|
Verpackungsart
|
Karton
|
|
Verpackungsmenge
|
200 St
|
Zulassungen
Allgemein
|
Bemessungsstrom
|
20 A
|
|---|---|
|
Bemessungsspannung
|
250 V
|
|
Verschmutzungsgrad
|
2
|
|
Mechanische Codierung Code
|
Code 2
|
|
Bemessungsstoßspannung
|
4 kV
|
|
Verriegelbar
|
selbstverriegelnd (mit Werkzeug lösbar)
|
|
Codierfarbe / Kontakteinsatz
|
kieselgrau
|
|
Polkennzeichnung
|
L, N, PE
|
Anschlussdaten
|
Anschlussquerschnitt eindrähtig mm² max.
|
4 mm²
|
|---|---|
|
Anschlussquerschnitt eindrähtig mm² min.
|
0.75 mm²
|
|
Anschlussquerschnitt feindrähtig mm² max.
|
4 mm²
|
|
Anschlussquerschnitt feindrähtig mm² min.
|
0.75 mm²
|
|
Anschlüsse pro Pol
|
1
|
|
Abisolierlänge
|
7 mm
|
Ausführung
|
Ausführung
|
Stecker
|
|---|---|
|
Anschlussart
|
Schraubanschluss
|
|
Steckrichtung
|
gerade
|
|
Schutzart (IP)
|
IP20
|
|
Bemerkung Anschlussart
|
Feindrähtige Leiter 4 mm² nur ohne Aderendhülse
|
|
Einbauvariante
|
Einbauteil/Steckverbindung
|
Werkstoff
|
Werkstoff des Gehäuses
|
Polyamid
|
|---|---|
|
Halogenfrei
|
ja
|
|
Kontaktmaterial
|
CuZn
|
|
Brandlast
|
0.039 kWh/St
|
|
Isolierteil Dauertemperaturbeständigkeit
|
100 °C
|
|
Oberflächenbehandlung
|
verzinnt
|
Abmessungen
|
Länge
|
31.5 mm
|
|---|---|
|
Breite
|
28.2 mm
|
|
Höhe
|
19.5 mm
|
Klassifikation
|
ETIM 5.0
|
Geräteanschluss für steckbare Gebäudeinstallation
|
|---|---|
|
ECLASS 8.1
|
Geräteanschluss für steckbare Gebäudeinstallation
|
|
ETIM 4.0
|
Geräteanschluss für steckbare Gebäudeinstallation
|
|
ETIM 6.0
|
EC002566
|
|
ETIM 7.0
|
EC002566
|
|
ECLASS 11
|
27440602
|
|
ETIM 8.0
|
EC002566
|
|
ETIM 9.0
|
EC002566
|
Produktcompliance
|
RoHS Konformitätsstatus
|
Konform mit Ausnahmen
|
|---|---|
|
ROHS Ausnahmen
|
III-6(c)
|
|
REACH-SVHC Konformitätsstatus
|
Deklarationspflichtig
|
|
REACH-SVHC Substanzen
|
Plumbum
|
|
REACH-SVHC CAS-Nummern
|
7439-92-1
|
