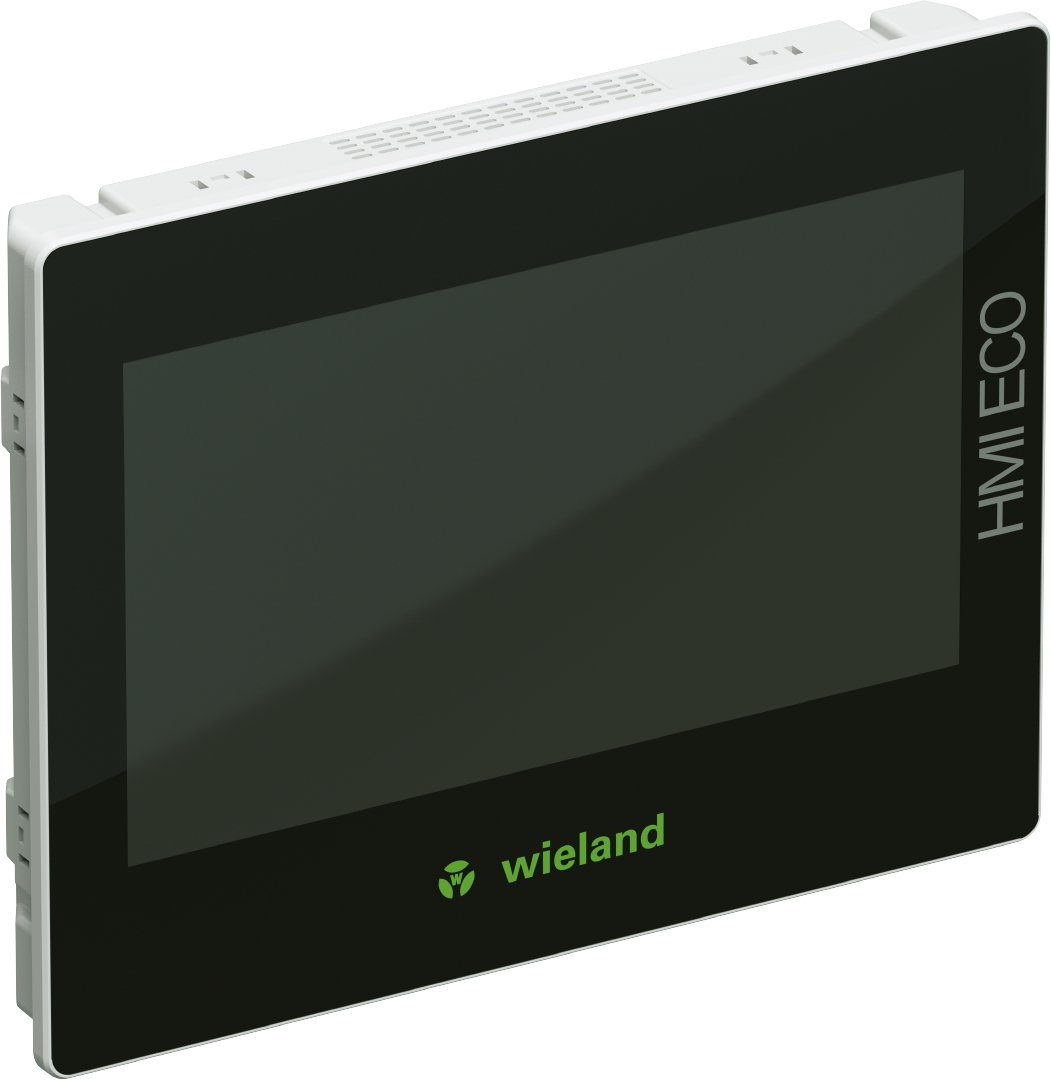

Pannello HMI HMI-ECO-100

NON PIÙ DISPONIBILE

Numero articolo 83.050.0002.0

HMI Eco Touchpanel, 10" diagonal, TFT, 1024x600 Pixel, IP66 for frontside, 64 MB RAM, USB Host/Client, Ethernet, Modbus TCP, Programmable with the software hmiPLAN

Panoramica

Dati tecnici

Accessori

Download

Dati commerciali

Codice	83.050.0002.0
Descrizione dell'articolo	Pannello HMI HMI-ECO-100
EAN	4049088468759
Quantità minima d’ordine	1
Paese d'origine	TW
Numero di tariffa doganale	85423190

Dimensioni dell'imballaggio

Lunghezza imballato	365 mm
Larghezza imballata	265 mm
Altezza imballata	105 mm
Peso lordo imballato	1600 g
Volume confezionato	10156.125 ccm
Peso netto parte singola	1200 g
Volume della parte individuale	10156.125 ccm
Imballo	cartone
quantità di imballaggi	1 pezzo/pezzi

certificati / omologazioni

Display

Diagonale dello schermo (Inch)	10.1
Numero di pixels, orizzontale	1024
Numero di pixels, verticale	600
Tipo di display	TFT Colour LCD with LED Backlight
Max. Colori	16-bit
Durata della retroilluminazione in ore	20000
Luminanza	350 cd/m²
Touch Technology	Resistive touch
CPU Typ	RISC ARM9 32 Bit

Dati tecnici

Numero di interfacce HW industrial Ethernet	1
Numero di interfacce HW seriale RS232	1
Numero di interfacce HW seriale RS422	1
Numero di interfacce HW seriale RS485	4
Numero di interfacce HW USB	1
Supporta il protocollo per MODBUS	sì
Tipo di display	TFT Colour LCD with LED Backlight
Diagonale dello schermo	10.1
Numero di pixels, orizzontale	1024
Numero di pixels, verticale	600
Con touch screen	ja
Grado di protezione (IP)	IP66
Degree of protection (NEMA)	4X
Temperatura di esercizio min.	-10 °C
Temperatura di esercizio max.	60 °C
Approvazioni	sì
cooling	Raffreddamento naturale con distanza minima di 50 mm dall'ambiente
relative humidity min.	10 %
relative humidity max.	90 %
Shock	50 G,11 Ms, X, Y, Z Direction (EN 60068-2-27)
EMI	FCC Part 15 Class A
Real Time Clock	sì
Battery Backed RAM	sì
Luminanza	350 cd/m²
Durata della retroilluminazione in ore	20000
CPU Typ	RISC ARM9 32 Bit
Temperatura di stoccaggio / trasporto max.	70 °C
Temperatura di stoccaggio / trasporto min.	-20 °C
Vibrazione	10...55 Hz (IEC60068-2-64)
Certificazione UL	UL61010
Certificazione ROHS	sì
Ethernet Protocols	ADS for TwinCAT3, Modbus TCP Slave, Modbus TCP Master, Ethernet IP, u.v.a.
Famiglie di PLC compatibili	Siemens, Allen Bradley, Beckhoff, Wago, Schneider, u.v.a.
Cicli Operativi	1000000
Power Supply Type	SELV (UL 508, UL 248)
Tipo di font	Taiwanese (traditional Chinese), Japanese (ANK, Kanji), Kyrilic, Korean, Chinese (simp. Chinese), ASCII (Europ front type)

Circuito di alimentazione

Min. tensione di alimentazione nominale DC	21.6 V
Max. tensione nominale di alimentazione con DC	26.4 V
Tipo di tensione	DC
Carico nominale DC	20 W

Dimensioni

Larghezza della parte anteriore	270.1 mm
Altezza della parte anteriore	212.1 mm
Profondità di installazione	43.5 mm
Dimensione larghezza cutout.	259 mm
Dimensione altezza cutout.	201 mm
Peso	1.1 kg

Classificazione

ETIM 5.0	Panel PC
ECLASS 8.1	Panel PC
ETIM 4.0	Panel PC
ETIM 6.0	EC001414
ETIM 7.0	EC001414
ECLASS 11	27242301
ETIM 8.0	EC001414
ETIM 9.0	EC001414

Conformità del prodotto

ROHS conformity status	Conforme alle eccezioni
ROHS Eccezioni	III-6(a) , III-7(c)I , III-7(a) , III-6(c)
REACH-SVHC conformity status	Dichiarabile
REACH sostanze	Plumbum
REACH CAS-Numero	7439-92-1

Accessori

Numero articolo	Descrizione del tipo di articolo	Prezzo	Quantità
78.999.4100.0	patch per cavo MOD ZBH RJ45 0,5 m
78.999.4200.0	patch per cavo MOD ZBH RJ45 1,0 m
78.999.4700.0	patch per cavo MOD ZBH RJ45 10 m
78.999.4300.0	patch per cavo MOD ZBH RJ45 2,0 m
78.999.4000.0	patch per cavo MOD ZBH RJ45 0,25 m
78.999.4500.0	patch per cavo MOD ZBH RJ45 5,0 m
78.999.4400.0	patch per cavo MOD ZBH RJ45 3,0 m
78.999.4600.0	patch per cavo MOD ZBH RJ45 7,5 m

Documentazione

Nome del file	Descrizione	Dimensione del file	Tipo di file
Istruzioni di montaggio	-	345.99kB	PDF
Scheda tecnica	-	97.58kB	PDF

Approvazione

Nome del file	Descrizione	Dimensione del file	Tipo di file
Dichiarazione di conformità CE	-	45.66kB	PDF
Dichiarazione di conformità UKCA	-	47.20kB	PDF
Omologazione cULus	-	275.39kB	PDF

Conformità del prodotto

Nome del file	Descrizione	Dimensione del file	Tipo di file
Certificato REACH-SVHC	-	197.83kB	PDF
Certificato RoHS	-	199.12kB	PDF

Disegni

Nome del file	Descrizione	Dimensione del file	Tipo di file
Disegni cliente	-	58.62kB	PDF
Disegni cliente (TIFF)	-	56.38kB	TIF
Disegni cliente (DXF)	-	1.47MB	DXF

Modello CAD

Nome del file	Descrizione	Dimensione del file	Tipo di file
Immagini 3D del prodotto	-	450.46kB	PDF
Dati CAD STEP	-	11.11MB	STP
Dati CAD IGES	-	26.45MB	IGS

Software

Nome del file	Descrizione	Dimensione del file	Tipo di file
Software (hmiPLAN)	-	282.00B	HTM
