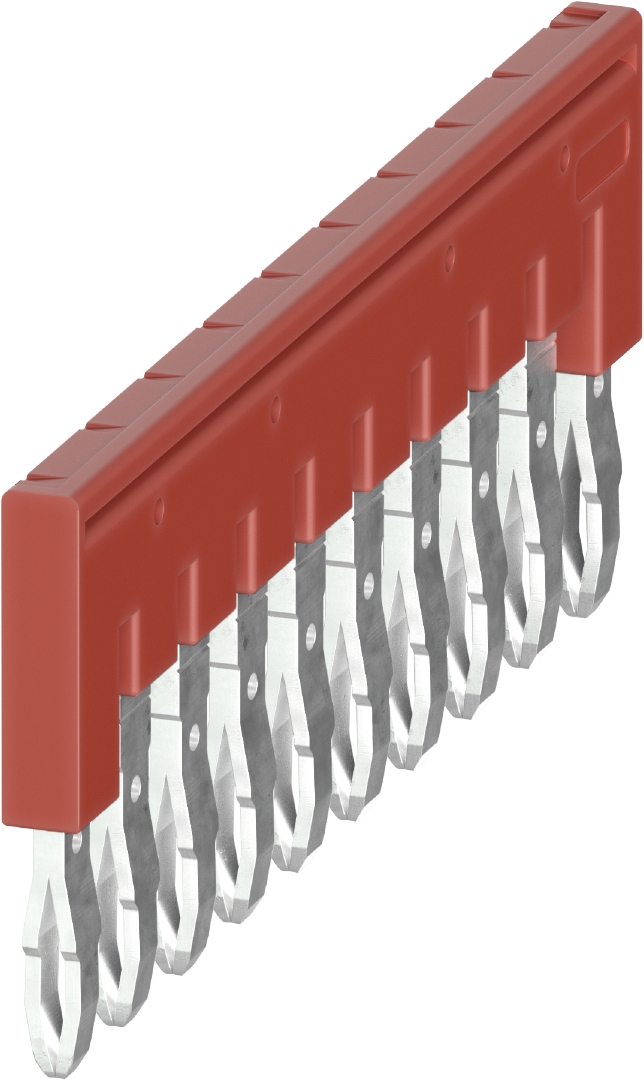

Spina di collegamento IVB WTPN 4-10
Numero articolo 0D.204.4027.5
Spina di collegamento IVB WTPN 4-10 Passo 6,1 mm, Isolato sì, Numero di poli 10, Colore Rosso, Altezza 23 mm, Tipo di montaggio ad innesto, Classe di infiammabilità del materiale isolante secondo UL94 V0
Dati commerciali
|
Codice
|
0D.204.4027.5
|
|---|---|
|
Descrizione dell'articolo
|
Spina di collegamento IVB WTPN 4-10
|
|
EAN
|
4049088707179
|
|
Quantità minima d’ordine
|
100
|
|
Paese d'origine
|
CN
|
|
Numero di tariffa doganale
|
85366990
|
Dimensioni dell'imballaggio
|
Lunghezza imballato
|
185 mm
|
|---|---|
|
Larghezza imballata
|
120 mm
|
|
Altezza imballata
|
10 mm
|
|
Peso lordo imballato
|
79.3 g
|
|
Volume confezionato
|
222 ccm
|
|
Peso netto parte singola
|
7.83 g
|
|
Volume della parte individuale
|
11.056 ccm
|
|
Imballo
|
bustina
|
|
quantità di imballaggi
|
10 pezzo/pezzi
|
Generale
|
Colore
|
Rosso
|
|---|---|
|
Classe di infiammabilità del materiale isolante secondo UL94
|
V0
|
|
Larghezza/passo
|
59.4 mm
|
|
Lunghezza
|
3 mm
|
|
Passo
|
6.1 mm
|
|
Privo di alogeni
|
sì
|
|
Numero di morsetti con ponti di parallelo
|
10
|
|
Tipo di montaggio
|
ad innesto
|
|
Isolato
|
sì
|
|
Esecuzione
|
Ponte di collegamento
|
|
Altezza
|
23 mm
|
Classificazione
|
ETIM 9.0
|
EC000489
|
|---|
Conformità del prodotto
|
REACH-SVHC conformity status
|
Conforme
|
|---|
Documentazione
| Nome del file | Descrizione | Dimensione del file | Tipo di file |
|---|---|---|---|
| Scheda tecnica | - | 99.35kB |
Conformità del prodotto
| Nome del file | Descrizione | Dimensione del file | Tipo di file |
|---|---|---|---|
| Certificato REACH-SVHC | - | 196.95kB |
Disegni
| Nome del file | Descrizione | Dimensione del file | Tipo di file |
|---|---|---|---|
| Disegni cliente | - | 58.51kB | |
| Disegni cliente (TIFF) | - | 56.42kB | TIF |
| Disegni cliente (DXF) | - | 1.21MB | DXF |
Modello CAD
| Nome del file | Descrizione | Dimensione del file | Tipo di file |
|---|---|---|---|
| Immagini 3D del prodotto | - | 488.34kB | |
| Dati CAD STEP | - | 1.85MB | STP |
| Dati CAD IGES | - | 5.23MB | IGS |
| Dati CAD JT | - | 789.95kB | JT |
