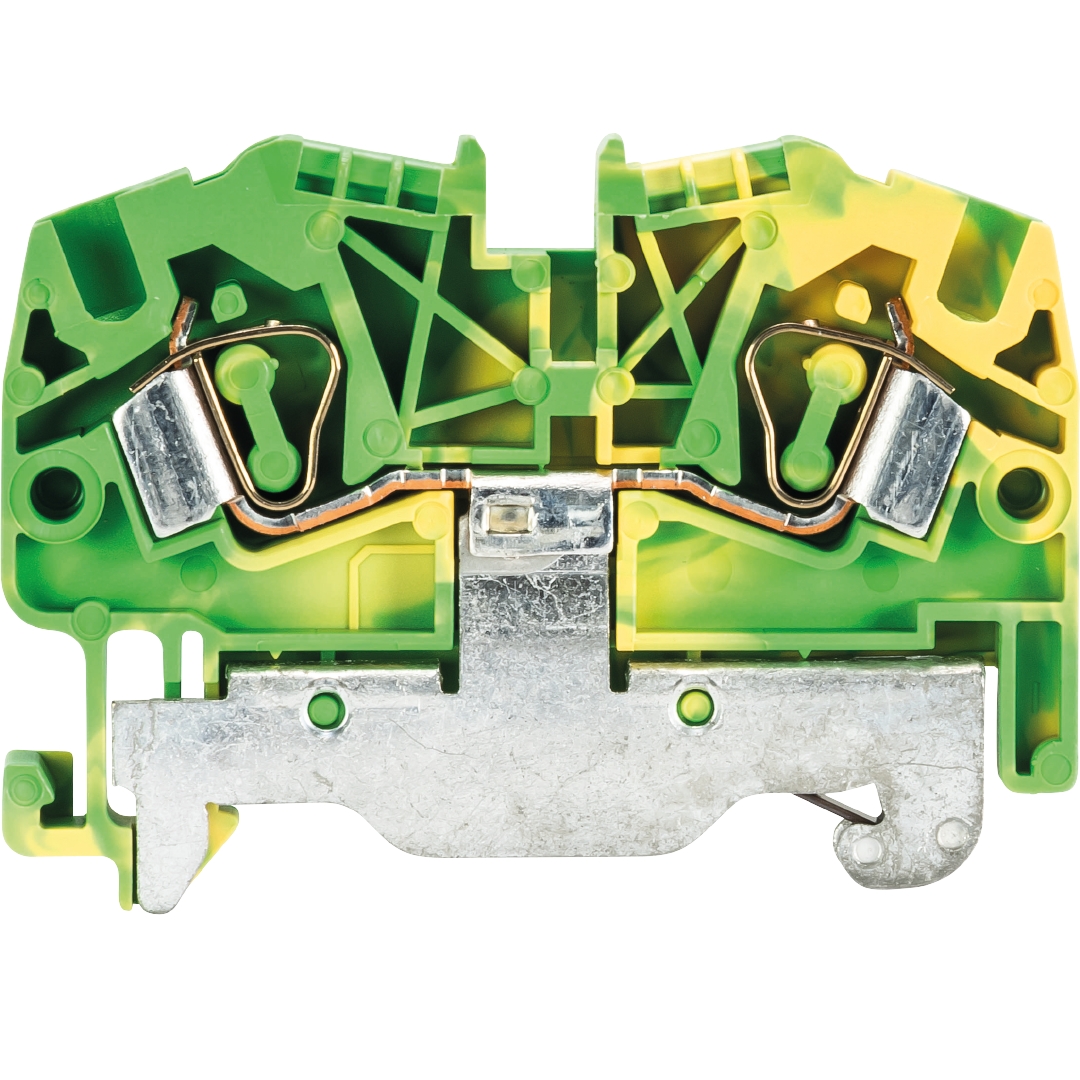

Conduttore di protezione WKF 2,5 SL / 35

NON PIÙ DISPONIBILE

Numero articolo 56.703.9053.0

Ground terminal with tension spring connection for mounting on TS 35, nominal cross section: 2.5 mm², width: 5 mm, color: Green-yellow

Al prodotto successore

Panoramica

Dati tecnici

Accessori

Download

Dati commerciali

Codice	56.703.9053.0
Descrizione dell'articolo	Conduttore di protezione WKF 2,5 SL / 35
EAN	4015573347687
Quantità minima d’ordine	100
Paese d'origine	DE
Numero di tariffa doganale	85369010

Dimensioni dell'imballaggio

Lunghezza imballato	302 mm
Larghezza imballata	109 mm
Altezza imballata	45 mm
Peso lordo imballato	1331 g
Volume confezionato	1481 ccm
Peso netto parte singola	12.75 g
Volume della parte individuale	14.81 ccm
Imballo	cartone
quantità di imballaggi	100 pezzo/pezzi

certificati / omologazioni

Generale

Sezione nominale	2.5 mm²
Colore	verde-giallo
Numero di piani	1
Numero di punti morsetto per piano	2
Larghezza/passo	5 mm
Custodia isolante	PA666
Classe di infiammabilità del materiale isolante secondo UL94	V0
Esecuzione "Ex e" testata per area esplosione	sì
Tipo di montaggio	Guida DIN 35/7,5 mm
Morsetti componibili per installazioni elettriche	sì
Numero di punti morsetto per piano	2
Tipo di montaggio	Guida DIN 35/7,5 mm
Classe di infiammabilità del materiale isolante secondo UL94	V0
Morsetti componibili per installazioni elettriche	sì

Dati tecnici

Tensione nominale di tenuta	8 kV
Grado di inquinamento	3
Piastrina di chiusura richiesta	sì
Lunghezza	57 mm
Tipo di materiale isolante	Termoplastico
Temperatura di esercizio	-40 bis 55 °C

Dati di connessione

Tipo di attacco 2	attacco a molla
Tipo di attacco 1	attacco a molla
Sezione minima cavo rigido	0.13 mm²
Massima sezione cavo rigido	4 mm²
Sezione minima cavo flessibile	0.13 mm²
Massima sezione cavo flessibile	2.5 mm²
Lunghezza di spelatura	11 mm

Dati tecnici UL/CSA

Sezione UL	22-12 AWG
Sezione CSA	24-12 AWG

Classificazione

ETIM 5.0	Morsetto componibile di terra
ECLASS 8.1	Morsetto componibile di terra
ETIM 4.0	Morsetto componibile di terra
ETIM 3.0	Morsetto componibile di terra
ETIM 6.0	EC000901
ETIM 7.0	EC000901
ECLASS 11	27141141
ETIM 8.0	EC000901
ETIM 9.0	EC000901

Conformità del prodotto

ROHS conformity status	Conforme
REACH-SVHC conformity status	Conforme

Accessori

Numero articolo	Descrizione del tipo di articolo	Prezzo	Quantità
04.242.5053.0	Strisce di targhette di siglatura 9705 A / 5 / 10
Z7.280.6327.0	Spina di collegamento IVBWKF 2,5- 3
98.360.0000.0	Guida TS 35x15-2,3 UNPERF - l:2000mm
98.370.1000.0	Guida TS 35x15 PERF 15mm - l:2000mm
07.312.2153.0	Piastrina di chiusura APF 2,5 - 4
Z7.280.6227.0	Spina di collegamento IVBWKF 2,5- 2
Z7.280.7027.0	Spina di collegamento IVBWKF 2,5- 10
Z7.280.6727.0	Spina di collegamento IVBWKF 2,5- 7
98.370.0000.0	Guida TS 35x15 UNPERF - l:2000mm
98.300.1900.0	Guida TS 35x7,5 PERF 25mm - l:2000mm
98.380.0000.0	Guida TS 35x15-1,5 UNPERF CU - l:2000mm
Z7.280.6427.0	Spina di collegamento IVBWKF 2,5- 4
Z7.280.8027.0	Spina di collegamento IVBWKF 2,5- 20
98.300.1800.0	Guida TS 35x7,5 PERF 18mm - l:2000mm
Z7.280.6627.0	Spina di collegamento IVBWKF 2,5- 6
Z7.280.6827.0	Spina di collegamento IVBWKF 2,5- 8
98.300.1000.0	Guida TS 35x7,5 PERF 15mm - l:2000mm
Z7.280.7227.0	Spina di collegamento IVBWKF 2,5- 12
Z7.280.7127.0	Spina di collegamento IVBWKF 2,5- 11
98.300.0000.0	Guida TS 35x7,5 UNPERF - l:2000mm
Z7.280.6927.0	Spina di collegamento IVBWKF 2,5- 9
Z7.280.6527.0	Spina di collegamento IVBWKF 2,5- 5

Documentazione

Nome del file	Descrizione	Dimensione del file	Tipo di file
Scheda tecnica	-	142.46kB	PDF

Approvazione

Nome del file	Descrizione	Dimensione del file	Tipo di file
Informazioni EX	-	15.24MB	ZIP
Dichiarazione di conformità CE	-	177.63kB	PDF
Dichiarazione di conformità UKCA	-	39.32kB	PDF
Certificato di conformità (ATEX)	-	110.22kB	PDF
Omologazione CAN-Ex	-	178.95kB	PDF
Omologazione UR	-	214.10kB	PDF
Omologazione DNV	-	214.57kB	PDF
Omologazione CSA	-	2.69MB	PDF
Omologazione DEKRA-ATEX	-	3.63MB	PDF

Conformità del prodotto

Nome del file	Descrizione	Dimensione del file	Tipo di file
Certificato REACH-SVHC	-	196.96kB	PDF
Certificato RoHS	-	197.29kB	PDF

Disegni

Nome del file	Descrizione	Dimensione del file	Tipo di file
Disegni cliente	-	62.67kB	PDF
Disegni cliente (TIFF)	-	60.52kB	TIF
Disegni cliente (DXF)	-	409.28kB	DXF

Modello CAD

Nome del file	Descrizione	Dimensione del file	Tipo di file
Immagini 3D del prodotto	-	228.74kB	PDF
Dati CAD STEP	-	615.83kB	STP
Dati CAD IGES	-	1.29MB	IGS
Dati CAD JT	-	2.55kB	JT

Software

Nome del file	Descrizione	Dimensione del file	Tipo di file
Dati EPLAN P8	-	1.80MB	ZIP
