Conduttore di protezione WKF 35 SL/35
Numero articolo 56.735.9053.0

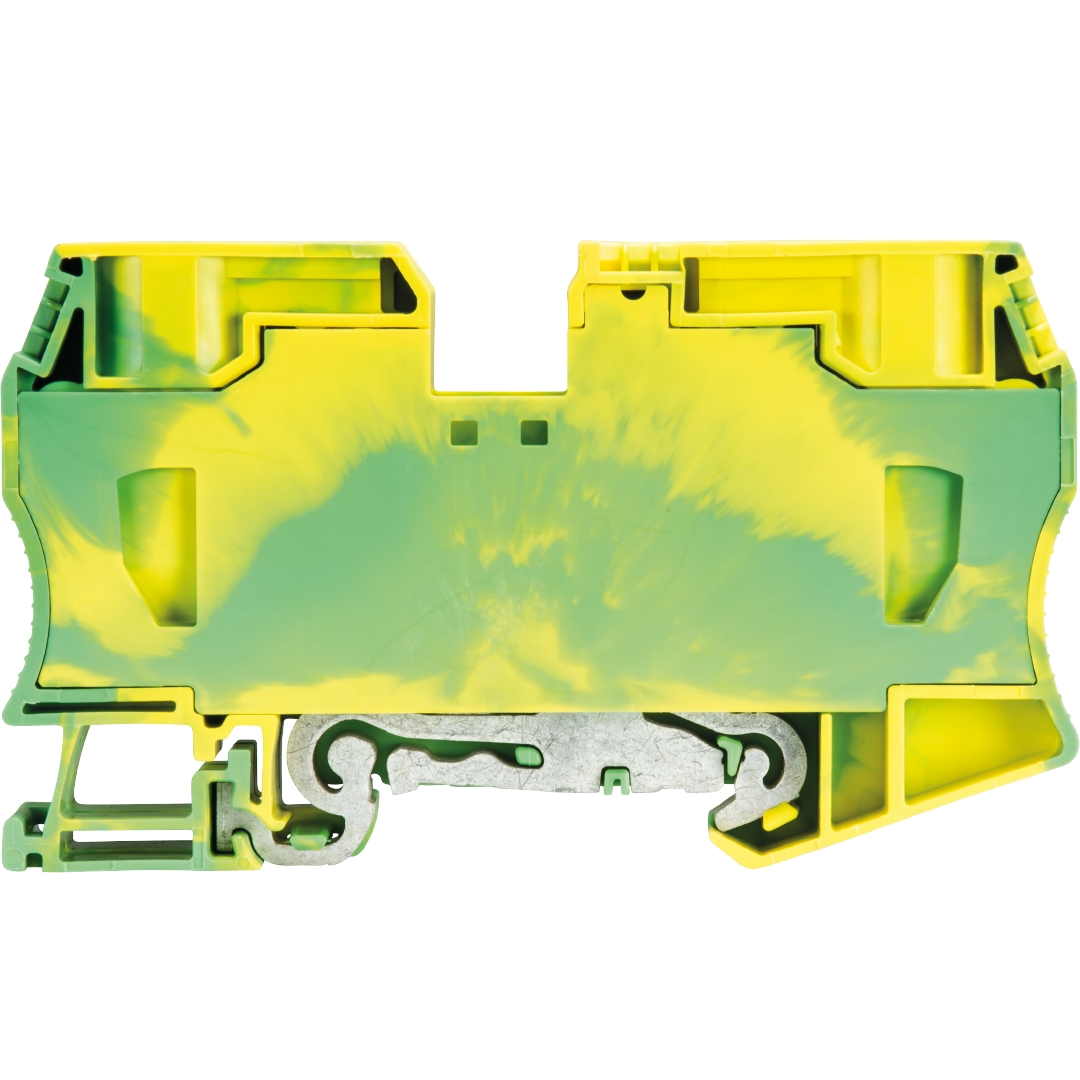

Ground terminal with tension spring connection for mounting on TS 35, nominal cross section: 35 mm², width: 16 mm, color: Green-yellow
Dati commerciali
|
Codice
|
56.735.9053.0
|
|---|---|
|
Descrizione dell'articolo
|
Conduttore di protezione WKF 35 SL/35
|
|
EAN
|
4015573732230
|
|
Quantità minima d’ordine
|
10
|
|
Paese d'origine
|
PL
|
|
Numero di tariffa doganale
|
85369010
|
Dimensioni dell'imballaggio
|
Lunghezza imballato
|
180 mm
|
|---|---|
|
Larghezza imballata
|
110 mm
|
|
Altezza imballata
|
90 mm
|
|
Peso lordo imballato
|
1058.1 g
|
|
Volume confezionato
|
1782 ccm
|
|
Peso netto parte singola
|
100.89 g
|
|
Volume della parte individuale
|
178.2 ccm
|
|
Imballo
|
cartone
|
|
quantità di imballaggi
|
10 pezzo/pezzi
|
certificati / omologazioni
Generale
|
Sezione nominale
|
35 mm²
|
|---|---|
|
Colore
|
verde-giallo
|
|
Numero di piani
|
1
|
|
Numero di punti morsetto per piano
|
2
|
|
Larghezza/passo
|
16 mm
|
|
Custodia isolante
|
PA666
|
|
Classe di infiammabilità del materiale isolante secondo UL94
|
V0
|
|
Esecuzione "Ex e" testata per area esplosione
|
sì
|
|
Tipo di montaggio
|
Guida DIN 35/7,5 mm
|
|
Morsetti componibili per installazioni elettriche
|
No
|
|
Numero di punti morsetto per piano
|
2
|
|
Tipo di montaggio
|
Guida DIN 35/7,5 mm
|
|
Classe di infiammabilità del materiale isolante secondo UL94
|
V0
|
|
Morsetti componibili per installazioni elettriche
|
No
|
Dati tecnici
|
Tensione nominale di tenuta
|
8 kV
|
|---|---|
|
Grado di inquinamento
|
3
|
|
Piastrina di chiusura richiesta
|
No
|
|
Lunghezza
|
99.9 mm
|
|
Tipo di materiale isolante
|
Termoplastico
|
|
Temperatura di esercizio
|
-40 bis 55 °C
|
Dati di connessione
|
Tipo di attacco 2
|
attacco a molla
|
|---|---|
|
Tipo di attacco 1
|
attacco a molla
|
|
Sezione minima cavo rigido
|
2.5 mm²
|
|
Massima sezione cavo rigido
|
10 mm²
|
|
Sezione minima cavo flessibile
|
2.5 mm²
|
|
Massima sezione cavo flessibile
|
35 mm²
|
|
Sezione minima cavo semirigido
|
16 mm²
|
|
Massima sezione cavo semi-rigido
|
35 mm²
|
|
Lunghezza di spelatura
|
25 mm
|
Dati tecnici UL/CSA
|
Sezione UL
|
12-2 AWG
|
|---|---|
|
Sezione CSA
|
12-2 AWG
|
Dati tecnici ATEX
|
Sezione cavo flessibile con puntalini
|
2,5 - 35
|
|---|---|
|
sezione del cavo rigido collegabile
|
2,5 - 10
|
|
sezione del cavo flessibile collegabile
|
16 - 35
|
Classificazione
|
ETIM 5.0
|
Morsetto componibile di terra
|
|---|---|
|
ECLASS 8.1
|
Morsetto componibile di terra
|
|
ETIM 4.0
|
Morsetto componibile di terra
|
|
ETIM 3.0
|
Morsetto componibile di terra
|
|
ETIM 6.0
|
EC000901
|
|
ETIM 7.0
|
EC000901
|
|
ECLASS 11
|
27141141
|
|
ETIM 8.0
|
EC000901
|
|
ETIM 9.0
|
EC000901
|
Conformità del prodotto
|
ROHS conformity status
|
Conforme
|
|---|---|
|
REACH-SVHC conformity status
|
Conforme
|
