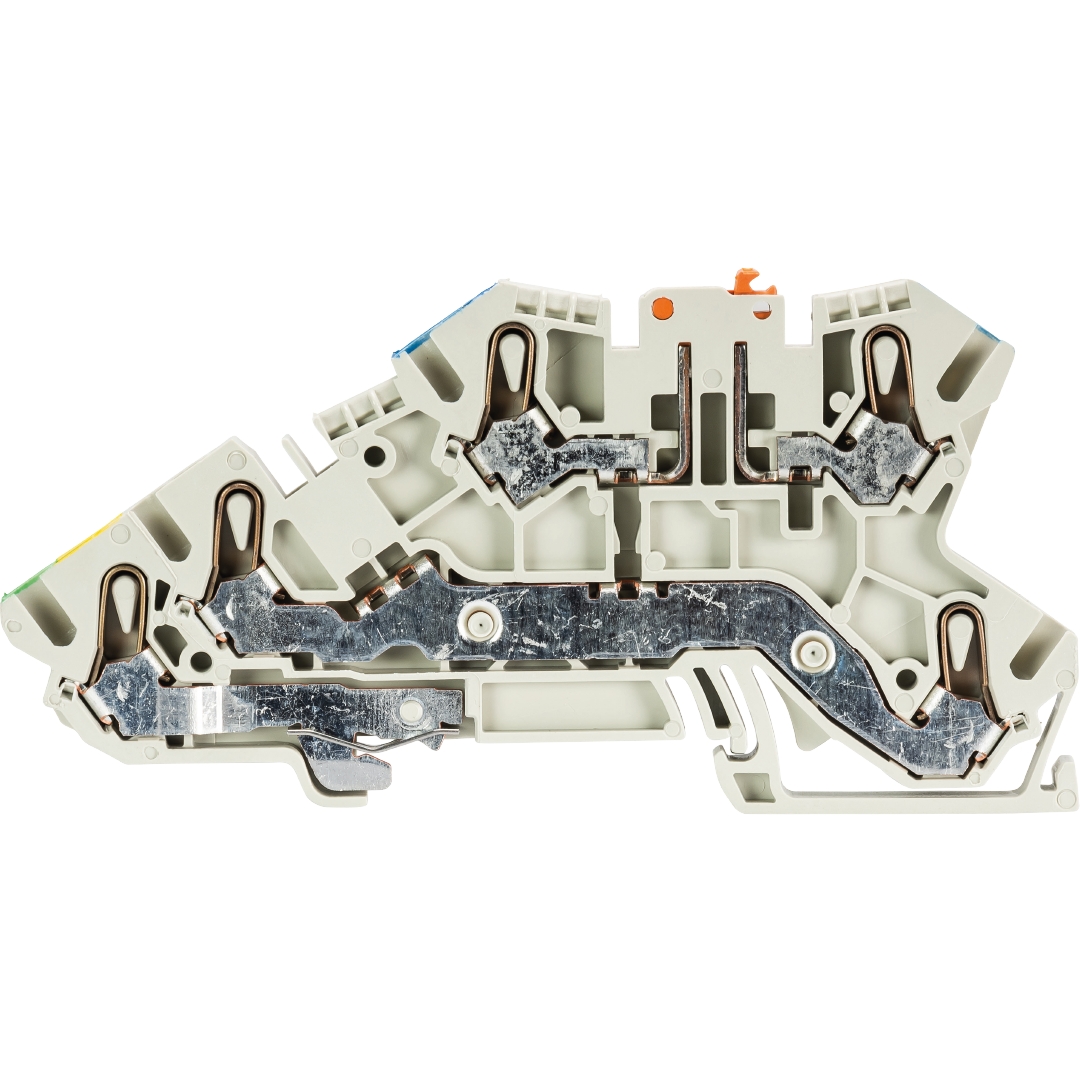

Morsetto di installazione WKIS 2,5 NTM-D-SL

NON PIÙ DISPONIBILE

Numero articolo 56.203.8653.0

Installation rail terminal blocks with Plug in connection for mounting on TS 35, nominal cross section: 2.5 mm², width: 5 mm, color: grey

Panoramica

Dati tecnici

Accessori

Download

Dati commerciali

Codice	56.203.8653.0
Descrizione dell'articolo	Morsetto di installazione WKIS 2,5 NTM-D-SL
EAN	4015573852150
Quantità minima d’ordine	50
Paese d'origine	DE
Numero di tariffa doganale	85369010

Dimensioni dell'imballaggio

Lunghezza imballato	269 mm
Larghezza imballata	116 mm
Altezza imballata	60 mm
Peso lordo imballato	995 g
Volume confezionato	1872 ccm
Peso netto parte singola	18.2 g
Volume della parte individuale	37.44 ccm
Imballo	cartone
quantità di imballaggi	50 pezzo/pezzi

certificati / omologazioni

Generale

Sezione nominale	2.5 mm²
Colore di base	grigio
Numero di piani	3
Numero di punti morsetto per piano	2
Larghezza/passo	5 mm
Custodia isolante	PA666
Classe di infiammabilità del materiale isolante secondo UL94	V0
Tipo di montaggio	Guida DIN 35/7,5 mm
Morsetti componibili per installazioni elettriche	sì
Numero di punti morsetto per piano	2
Tipo di montaggio	Guida DIN 35/7,5 mm
Classe di infiammabilità del materiale isolante secondo UL94	V0
Morsetti componibili per installazioni elettriche	sì

Dati tecnici

Corrente nominale	20 A
Tensione nominale	400 V
Tensione nominale di tenuta	4 kV
Grado di inquinamento	3
Piastrina di chiusura richiesta	sì
Lunghezza	100 mm
Tipo di materiale isolante	Termoplastico
Temperatura di esercizio	-40 bis 55 °C

Dati di connessione

Tipo di attacco 2	Attacco ad innesto
Tipo di attacco 1	Attacco ad innesto
Sezione minima cavo rigido	0.14 mm²
Massima sezione cavo rigido	4 mm²
Sezione minima cavo flessibile	0.14 mm²
Massima sezione cavo flessibile	4 mm²
Lunghezza di spelatura	11 mm

Dati aggiuntivi

Nota per tensione nominale	400V/250V
Nota per corrente nominale	con 4mm² 24A
Funzione N	sì

Classificazione

ETIM 5.0	Morsetto di installazione a più piani
ECLASS 8.1	Morsetto di installazione a più piani
ETIM 4.0	Morsetto di installazione a più piani
ETIM 3.0	Morsetto di installazione a più piani
ETIM 6.0	EC001329
ETIM 7.0	EC001329
ECLASS 11	27141125
ETIM 8.0	EC001329
ETIM 9.0	EC001329

Conformità del prodotto

ROHS conformity status	Conforme
REACH-SVHC conformity status	Conforme
