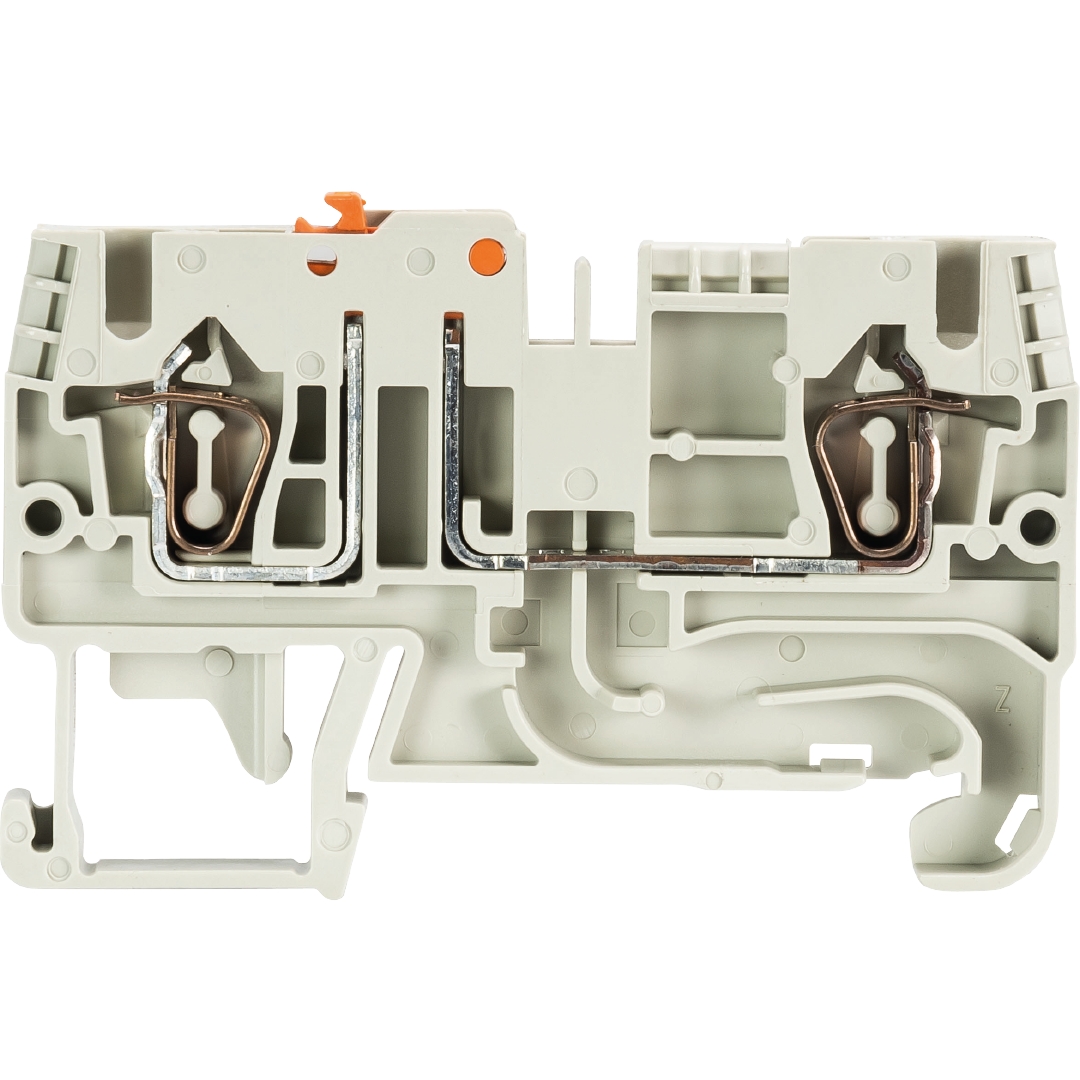

Messertrennklemme WKFN 2,5 TKM/35

NICHT MEHR LIEFERBAR

Artikelnr. 56.703.5355.0

Messertrennklemme mit Federkraftanschluss für die Montage auf TS 35, Nennquerschnitt: 2.5 mm², Baubreite: 5 mm, Farbe: grau

Zum Nachfolgeprodukt

Im Handel kaufen

Bei Wieland auswählen, beim Händler bestellen. Finden Sie den Handelspartner, der Ihre gewünschten Wieland Artikel führt.

Im Handel kaufen

Überblick

Technische Daten

Zubehör

Downloads

Händler

Kaufmännische Daten

Artikelnummer	56.703.5355.0
Artikelbezeichnung	Messertrennklemme WKFN 2,5 TKM/35
EAN	4015573834651
Mindestauftragsmenge	100
Ursprungsland	DE
Zolltarifnummer	85369010

Verpackungsmaße

Länge verpackt	265 mm
Breite verpackt	134 mm
Höhe verpackt	45 mm
Bruttogewicht verpackt	820 g
Volumen verpackt	1598 ccm
Nettogewicht Einzelteil	7.1 g
Volumen Einzelteil	15.98 ccm
Verpackungsart	Karton
Verpackungsmenge	100 St

Zulassungen

Allgemein

Nennquerschnitt	2.5 mm²
Farbe	grau
Anzahl der Etagen	1
Anzahl der Klemmstellen je Etage	2
Breite/Rastermaß	5 mm
Isoliergehäuse	PA666
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Montageart	Hutschiene 35/7,5 mm
Reihenklemmen für Installationsverteiler	ja
Anzahl der Klemmstellen je Etage	2
Montageart	Hutschiene 35/7,5 mm
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Reihenklemmen für Installationsverteiler	ja

Technische Daten

Bemessungsstrom	20 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Verschmutzungsgrad	3
Abschlussplatte erforderlich	ja
Länge	59.7 mm
Isolierstoffart	Thermoplast
Betriebstemperatur	-40 bis 55 °C

Anschlussdaten

Anschlussart 2	Federkraftanschluss
Anschlussart 1	Federkraftanschluss
Minimaler Querschnitt eindrähtig	0.14 mm²
Maximaler Querschnitt eindrähtig	4 mm²
Minimaler Querschnitt feindrähtig	0.2 mm²
Maximaler Querschnitt feindrähtig	2.5 mm²
Abisolierlänge	11 mm

Technische Daten UL/CSA

Querschnitt UL	24-12 AWG
Spannung UL	300 V
Strom Factory Wiring	19 A
Strom Field Wiring	19 A
Querschnitt CSA	24-12 AWG
Spannung CSA	300 V
Strom CSA	20 A

Zusätzliche Daten

Integrierte Prüfbuchse	nein

Klassifikation

ETIM 5.0	Trenn- und Messtrenn-Reihenklemme
ECLASS 8.1	Trenn- und Messtrenn-Reihenklemme
ETIM 4.0	Trenn- und Messtrenn-Reihenklemme
ETIM 3.0	Trenn- und Messtrenn-Reihenklemme
ETIM 6.0	EC000902
ETIM 7.0	EC000902
ECLASS 11	27141126
ETIM 8.0	EC000902
ETIM 9.0	EC000902

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform

Zubehör

Artikelnr.	Artikeltyp-Beschreibung	Preis	Menge
04.242.5053.0	Bezeichnungsschilderstreifen 9705 A / 5 / 10
Z7.280.6327.0	Verbindungsstecker IVBWKF 2,5- 3
98.360.0000.0	Tragschiene TS 35x15-2,3 UNPERF - l:2000mm
98.370.1000.0	Tragschiene TS 35x15 PERF 15mm - l:2000mm
Z7.280.6227.0	Verbindungsstecker IVBWKF 2,5- 2
Z7.280.7027.0	Verbindungsstecker IVBWKF 2,5- 10
Z7.280.6727.0	Verbindungsstecker IVBWKF 2,5- 7
98.370.0000.0	Tragschiene TS 35x15 UNPERF - l:2000mm
98.300.1900.0	Tragschiene TS 35x7,5 PERF 25mm - l:2000mm
98.380.0000.0	Tragschiene TS 35x15-1,5 UNPERF CU - l:2000mm
Z7.280.6427.0	Verbindungsstecker IVBWKF 2,5- 4
Z7.280.8027.0	Verbindungsstecker IVBWKF 2,5- 20
98.300.1800.0	Tragschiene TS 35x7,5 PERF 18mm - l:2000mm
05.564.3755.0	Leitereinführungsleisten LEL 2,5/1 white
Z7.280.6627.0	Verbindungsstecker IVBWKF 2,5- 6
Z7.280.6827.0	Verbindungsstecker IVBWKF 2,5- 8
98.300.1000.0	Tragschiene TS 35x7,5 PERF 15mm - l:2000mm
07.312.7055.0	Trennwand TWFN 2,5 D1/2/35
Z7.280.7227.0	Verbindungsstecker IVBWKF 2,5- 12
Z7.280.7127.0	Verbindungsstecker IVBWKF 2,5- 11
98.300.0000.0	Tragschiene TS 35x7,5 UNPERF - l:2000mm
Z7.280.6927.0	Verbindungsstecker IVBWKF 2,5- 9
Z7.280.6527.0	Verbindungsstecker IVBWKF 2,5- 5
07.312.6955.0	Abschlussplatte APFN 2,5 D1/2/35
