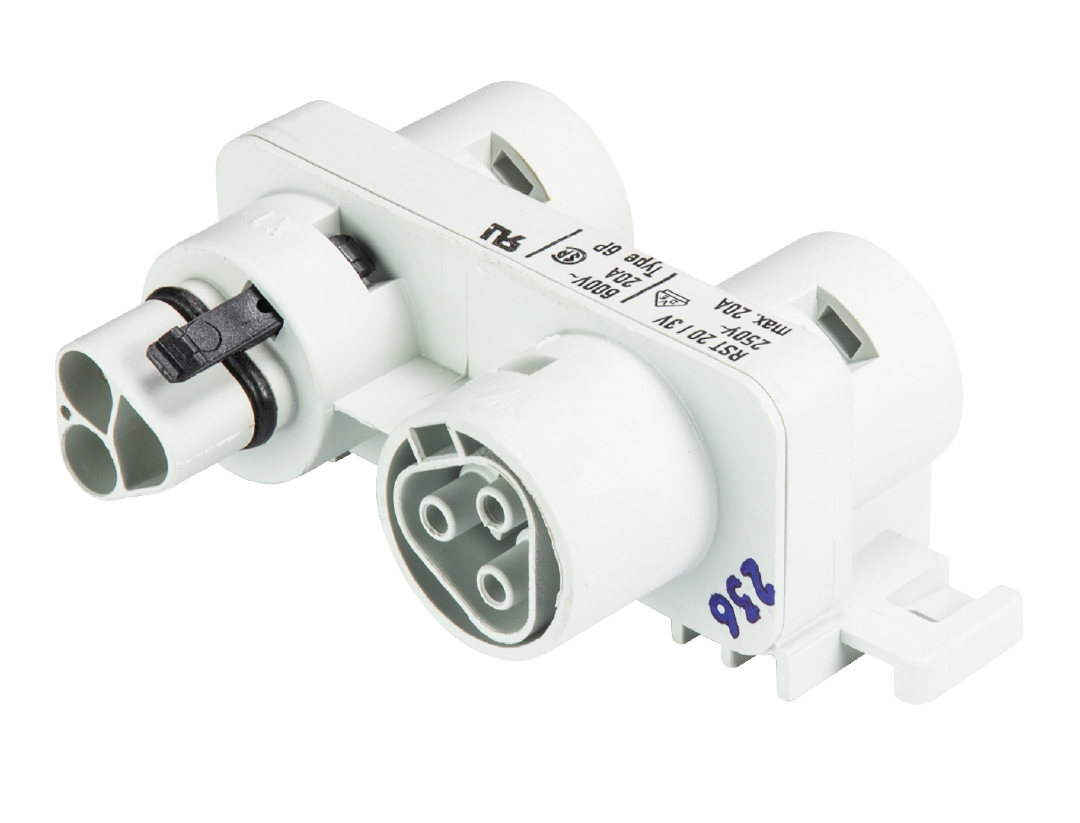

Verteiler RST20I3V 3P1 F V GL
Artikelnr. 96.030.0153.0
RST® CLASSIC Verteilerblock 1E / 3A, Bemessungsspannung 250 V, Bemessungsstrom 20 A, Polzahl 3, Schutzart (IP) IP66/68 (3m 2h) /IP69, Anzahl der Eingänge 1, Anzahl der Ausgänge 3, Polkennzeichnung L, N, PE, Codierfarbe / Kontakteinsatz lichtgrau, RAL-Nummer Codierung/Kontakte
Kaufmännische Daten
|
Artikelnummer
|
96.030.0153.0
|
|---|---|
|
Artikelbezeichnung
|
Verteiler RST20I3V 3P1 F V GL
|
|
EAN
|
4015573734746
|
|
Mindestauftragsmenge
|
1
|
|
Ursprungsland
|
DE
|
|
Zolltarifnummer
|
85366990
|
Verpackungsmaße
|
Länge verpackt
|
398 mm
|
|---|---|
|
Breite verpackt
|
302 mm
|
|
Höhe verpackt
|
198 mm
|
|
Bruttogewicht verpackt
|
5540 g
|
|
Volumen verpackt
|
23799 ccm
|
|
Nettogewicht Einzelteil
|
51.9 g
|
|
Volumen Einzelteil
|
237.99 ccm
|
|
Verpackungsart
|
Karton
|
|
Verpackungsmenge
|
100 St
|
Zulassungen
Allgemein
|
Bemessungsstrom
|
20 A
|
|---|---|
|
Bemessungsspannung
|
250 V
|
|
Bemessungsstoßspannung
|
4 kV
|
|
Verschmutzungsgrad
|
3
|
|
Verriegelbar
|
selbstverriegelnd (mit Werkzeug lösbar)
|
|
Codierfarbe / Kontakteinsatz
|
lichtgrau
|
|
Polkennzeichnung
|
L, N, PE
|
|
RAL-Nummer Codierung/Kontakteinsatz
|
7035
|
Ausführung
|
Verteilerart
|
Verteilerblock
|
|---|---|
|
Anzahl der Eingänge
|
1
|
|
Anzahl der Ausgänge
|
3
|
|
Befestigungsmöglichkeit
|
ja
|
|
Schutzart (IP)
|
IP66/68 (3m;2h) /IP69
|
Werkstoff
|
Werkstoff des Gehäuses
|
Polyamid
|
|---|---|
|
Halogenfrei
|
ja
|
|
Kontaktmaterial
|
CuZn
|
|
Brandlast
|
0.235 kWh/St
|
|
Isolierteil Dauertemperaturbeständigkeit
|
100 °C
|
|
Oberflächenbehandlung
|
versilbert
|
Abmessungen
|
Länge
|
55.5 mm
|
|---|---|
|
Breite
|
85.8 mm
|
|
Höhe
|
31.3 mm
|
Klassifikation
|
ETIM 5.0
|
Kompaktverteiler für steckbare Gebäudeinstallation
|
|---|---|
|
ECLASS 8.1
|
Kompaktverteiler für steckbare Gebäudeinstallation
|
|
ETIM 4.0
|
Kompaktverteiler für steckbare Gebäudeinstallation
|
|
ETIM 6.0
|
EC002567
|
|
ETIM 7.0
|
EC002567
|
|
ECLASS 11
|
27440603
|
|
ETIM 8.0
|
EC002567
|
|
ETIM 9.0
|
EC002567
|
Produktcompliance
|
RoHS Konformitätsstatus
|
Konform mit Ausnahmen
|
|---|---|
|
ROHS Ausnahmen
|
III-6(c)
|
|
REACH-SVHC Konformitätsstatus
|
Deklarationspflichtig
|
|
REACH-SVHC Substanzen
|
Plumbum
|
|
REACH-SVHC CAS-Nummern
|
7439-92-1
|
