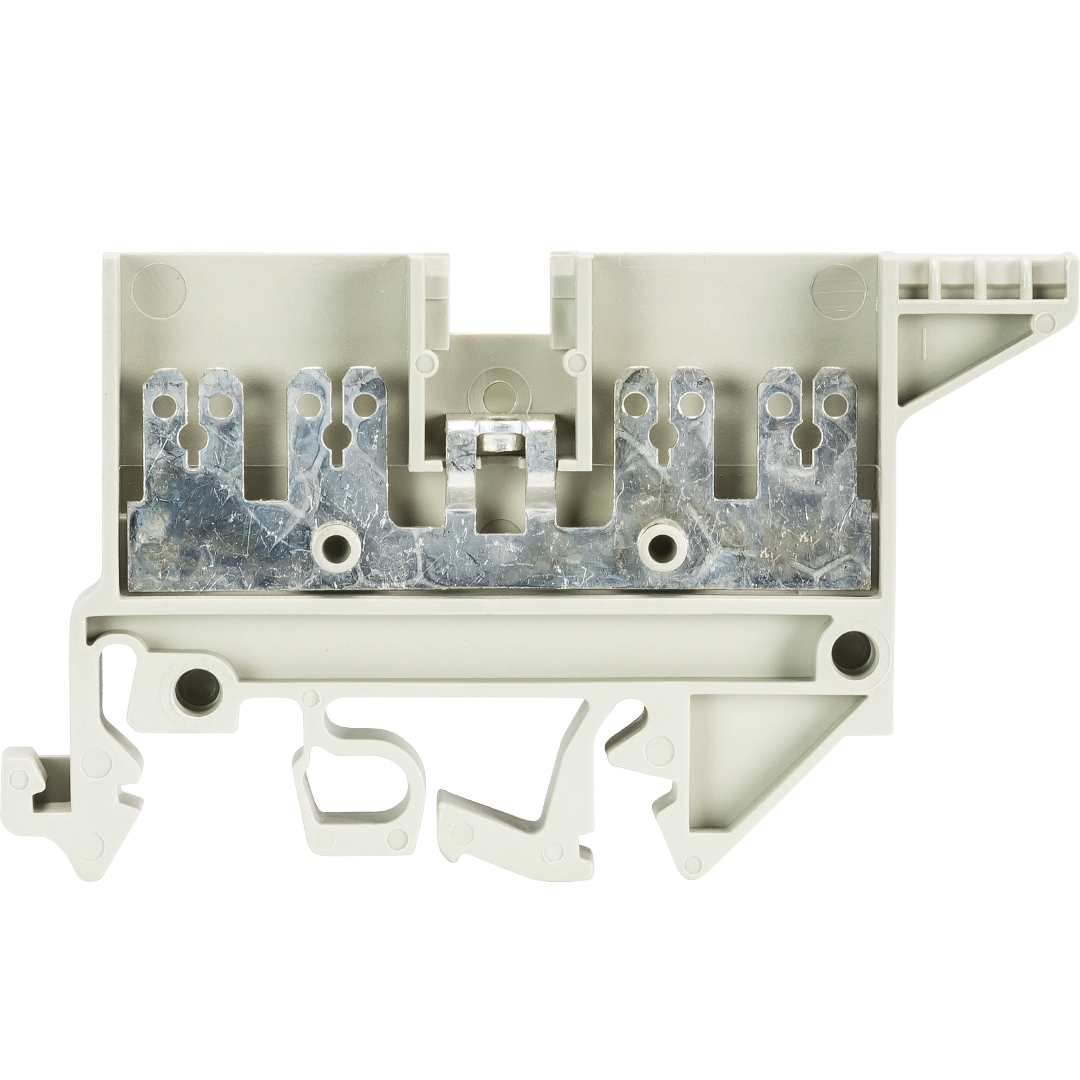

Morsetto di distribuzione WK / 4-8S / U/V0
Numero articolo 57.504.6255.0
Distribution terminal block with push on connection for mounting on TS 35 and TS 32, width 6 mm, color gray,
Dati commerciali
|
Codice
|
57.504.6255.0
|
|---|---|
|
Descrizione dell'articolo
|
Morsetto di distribuzione WK / 4-8S / U/V0
|
|
EAN
|
4015573605220
|
|
Quantità minima d’ordine
|
500
|
|
Paese d'origine
|
DE
|
|
Numero di tariffa doganale
|
85369010
|
Dimensioni dell'imballaggio
|
Lunghezza imballato
|
271 mm
|
|---|---|
|
Larghezza imballata
|
154 mm
|
|
Altezza imballata
|
58 mm
|
|
Peso lordo imballato
|
765 g
|
|
Volume confezionato
|
2420.572 ccm
|
|
Peso netto parte singola
|
6.886 g
|
|
Volume della parte individuale
|
24.21 ccm
|
|
Imballo
|
cartone
|
|
quantità di imballaggi
|
100 pezzo/pezzi
|
certificati / omologazioni
Generale
|
Colore
|
grigio
|
|---|---|
|
Numero di piani
|
1
|
|
Numero di punti morsetto per piano
|
4
|
|
Larghezza/passo
|
6 mm
|
|
Custodia isolante
|
PA666
|
|
Classe di infiammabilità del materiale isolante secondo UL94
|
V0
|
|
Esecuzione "Ex e" testata per area esplosione
|
No
|
|
Tipo di montaggio
|
Guida DIN / Guida G
|
|
Morsetti componibili per installazioni elettriche
|
sì
|
|
Numero di punti morsetto per piano
|
4
|
|
Tipo di montaggio
|
Guida DIN / Guida G
|
|
Classe di infiammabilità del materiale isolante secondo UL94
|
V0
|
|
Morsetti componibili per installazioni elettriche
|
sì
|
Dati tecnici
|
Corrente nominale
|
20 A
|
|---|---|
|
Tensione nominale
|
800 V
|
|
Tensione nominale di tenuta
|
8 kV
|
|
Grado di inquinamento
|
3
|
|
Piastrina di chiusura richiesta
|
sì
|
|
Lunghezza
|
67.3 mm
|
|
Tipo di materiale isolante
|
Termoplastico
|
|
Temperatura di esercizio
|
-40 - 55 °C
|
Dati di connessione
|
Tipo di attacco 2
|
Attacco ad innesto piatto
|
|---|---|
|
Tipo di attacco 1
|
Attacco ad innesto piatto
|
Dati tecnici UL/CSA
|
Tensione UL
|
300 V
|
|---|---|
|
Factory wiring di corrente
|
10 A
|
|
Field wiring di corrente
|
10 A
|
|
Sezione CSA
|
22-12 AWG
|
|
Tensione CSA
|
300 V
|
|
Corrente CSA
|
10 A
|
Classificazione
|
ETIM 5.0
|
Morsetto componibile passante
|
|---|---|
|
ECLASS 8.1
|
Morsetto componibile passante
|
|
ETIM 4.0
|
Morsetto componibile passante
|
|
ETIM 3.0
|
Morsetto componibile passante
|
|
ETIM 6.0
|
EC000897
|
|
ETIM 7.0
|
EC000897
|
|
ECLASS 11
|
27141120
|
|
ETIM 8.0
|
EC000897
|
|
ETIM 9.0
|
EC000897
|
Conformità del prodotto
|
ROHS conformity status
|
Conforme
|
|---|---|
|
REACH-SVHC conformity status
|
Conforme
|
