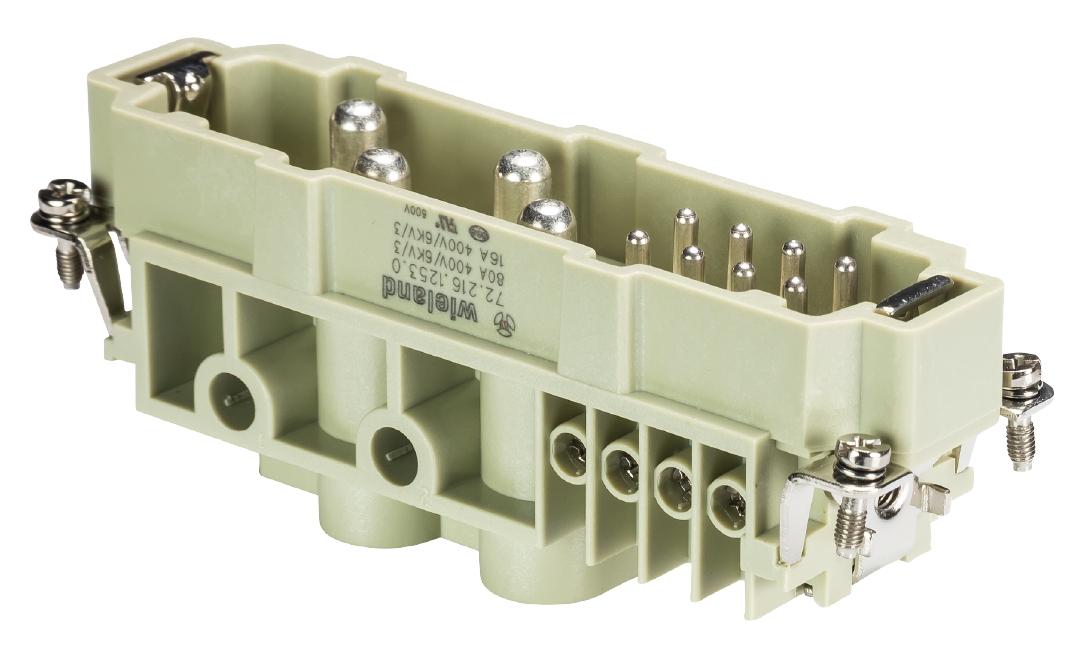

Steckereinsatz POW STS 4/8 NL BB AG

Artikelnr. 72.216.1253.0

Steckereinsatz REVOS POWER 4/8 -polig +PE, 400V/ 4x82A + 400V /8x16A Schraubanschluss

Im Handel kaufen

Bei Wieland auswählen, beim Händler bestellen. Finden Sie den Handelspartner, der Ihre gewünschten Wieland Artikel führt.

Im Handel kaufen

Überblick

Technische Daten

Passende Produkte

Downloads

Händler

Kaufmännische Daten

Artikelnummer	72.216.1253.0
Artikelbezeichnung	Steckereinsatz POW STS 4/8 NL BB AG
EAN	4049088169359
Mindestauftragsmenge	5
Ursprungsland	CN
Zolltarifnummer	85366990

Verpackungsmaße

Länge verpackt	120 mm
Breite verpackt	185 mm
Höhe verpackt	60 mm
Bruttogewicht verpackt	747.7 g
Volumen verpackt	1332 ccm
Nettogewicht Einzelteil	140 g
Volumen Einzelteil	266.4 ccm
Verpackungsart	Karton
Verpackungsmenge	5 St

Zulassungen

Allgemein

Ausführung	Stifteinsatz
Baugröße (nach DIN 43880)	16
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V2
Farbe	grau
Steckzyklen	200
Verschmutzungsgrad	3
Geeignet für Reiheneinbau	nein
Einsatztemperaturbereich min.	-40 °C
Einsatztemperaturbereich max.	120 °C

Anschlussdaten

Anschlussart	Schraubanschluss
Polzahl	4
Zzgl. Schaltkontakte	0
Polzahl zu Nennstrom 2	0
Polzahl zu Nennstrom 3	0
Gesamtpolzahl ohne Erdungskontakt	4
Mit Drahtschutz	ja
Leiterquerschnitt starr (ein-/mehrdrähtig) Min.	6 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) Max.	16 mm²
Schutzkontakt	ja

Technische Daten UL/CSA

Nennspannung nach UL/CSA	600 V
Nennstrom nach UL	82 A
Nennstrom nach CSA	82 A
Aderquerschnitt flexibler Draht Min.	6 mm²
Aderquerschnitt flexibler Draht Max.	16 mm²
Aderquerschnitt flexibler AWG-Draht	10-4 AWG

Ausführung

Mit Gehäuse	nein

Kontakte

Kontaktmaterial	Kupferlegierung
Oberfläche	versilbert
Übergangswiderstand	0.6 mOhm
Abisolierlänge	10 mm

Schrauben Antrieb/empf. Drehmoment

Betätigungswerkzeug / Anzugsdrehmoment Befestigungsschrauben	H1/0,5-0,7 Nm
Betätigungswerkzeug / Anzugsdrehmoment Klemmkörperschrauben	H2/2,5-3,0 Nm
Betätigungswerkzeug / Anzugsdrehmoment Schutzleiterschrauben	M5/2,0-2,5 Nm Schlitz

Technische Daten DIN EN 61984

Nennspannung	690 V
Nennspannung zu PE	400 V
Nennstrom	82 A
Bemessungsstoßspannung	6 kV

Klassifikation

ETIM 5.0	Kontakteinsatz für Industriesteckverbinder
ECLASS 8.1	Kontakteinsatz für Industriesteckverbinder
ETIM 4.0	Kontakteinsatz für Industriesteckverbinder
ETIM 3.0	Kontakteinsatz für schwere Steckverbinder
ETIM 6.0	EC000438
ETIM 7.0	EC000438
ECLASS 11	27440205
ETIM 8.0	EC000438
ETIM 9.0	EC000438

Produktcompliance

RoHS Konformitätsstatus	Konform
REACH-SVHC Konformitätsstatus	Konform
