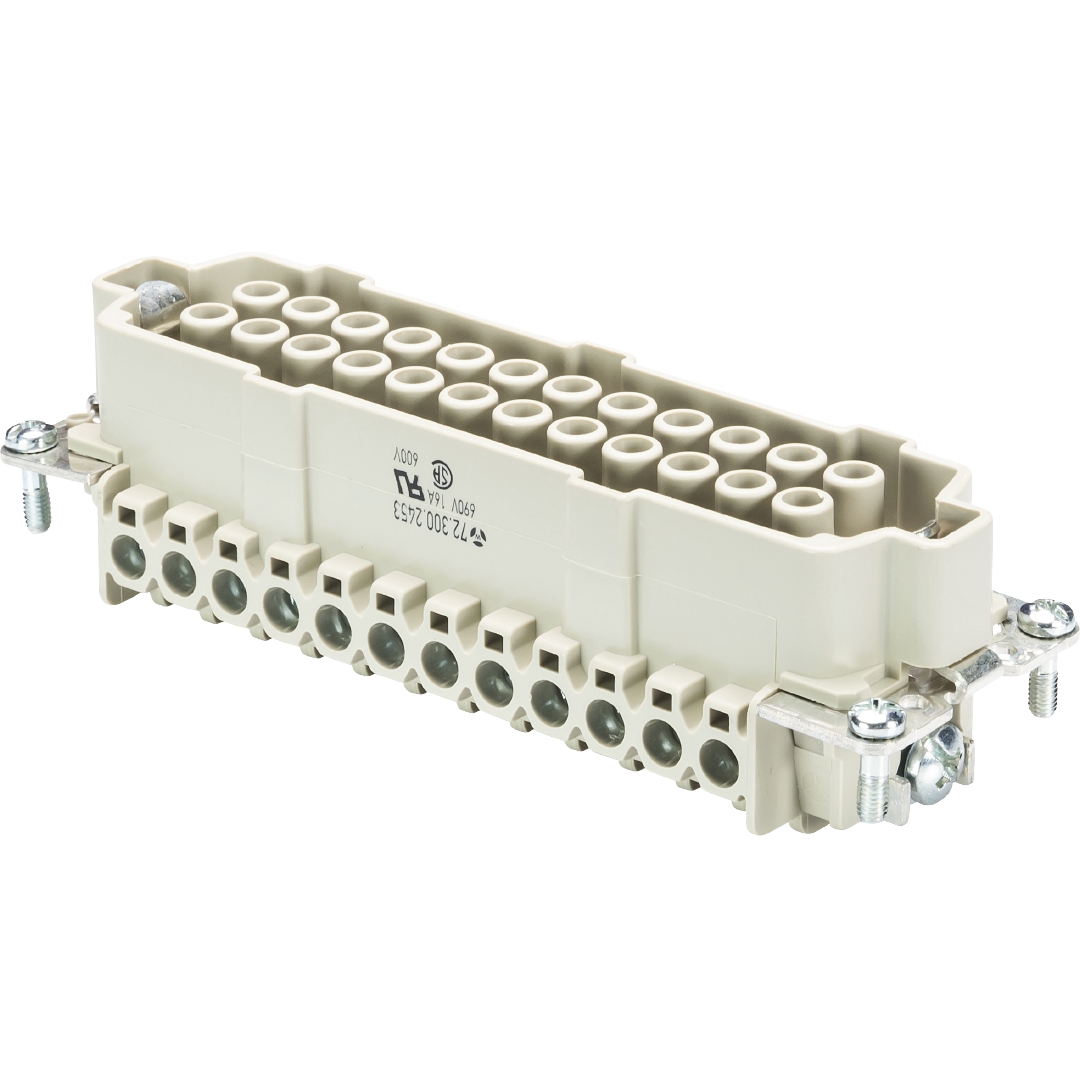

Inserto femmina BAS BUS 24 2,5 69
Numero articolo 72.300.2453.0
Female insert revos basic, 24-poles, rated current: 16A, rated voltage:690V, with tin-plated contacts
Panoramica
Dati tecnici
Compatibile con
Download
Dati commerciali
| Codice | 72.300.2453.0 |
|---|---|
| Descrizione dell'articolo | Inserto femmina BAS BUS 24 2,5 69 |
| EAN | 4015573227118 |
| Quantità minima d’ordine | 10 |
| Paese d'origine | DE |
| Numero di tariffa doganale | 85366990 |
Dimensioni dell'imballaggio
| Lunghezza imballato | 233 mm |
|---|---|
| Larghezza imballata | 175 mm |
| Altezza imballata | 38 mm |
| Peso lordo imballato | 1235 g |
| Volume confezionato | 1549 ccm |
| Peso netto parte singola | 123.02 g |
| Volume della parte individuale | 154.9 ccm |
| Imballo | cartone |
| quantità di imballaggi | 10 pezzo/pezzi |
certificati / omologazioni
Generale
| Esecuzione | Inserto femmina |
|---|---|
| Dimensione (secondo DIN 43880) | 24 |
| Classe di infiammabilità del materiale isolante secondo UL94 | V0 |
| Colore | grigio |
| Cicli di accoppiamento | 200 |
| Grado di inquinamento | 3 |
| Adatto per montaggio modulare | No |
| Range di temperatura di esercizio minima | -40 °C |
| Range di temperatura di esercizio massima | 120 °C |
Dati di connessione
| Tipo di attacco | attacco a vite |
|---|---|
| Numero di poli | 22 |
| PIù contatti di commutazione | 2 |
| Numero di poli per corrente nominale 2 | 0 |
| Numero di poli per corrente nominale 3 | 0 |
| Numero totale di poli senza contatto terra | 24 |
| Con protezione filo | sì |
| Sezione minima conduttore rigido/semirigido | 0.5 mm² |
| Sezione massima conduttore rigido/semirigido | 2.5 mm² |
| Contatto di protezione | sì |
Dati tecnici UL/CSA
| Tensione nominale sec. UL/CSA | 600 V |
|---|---|
| Corrente nominale sec. UL | 16 A |
| Corrente nominale sec. CSA | 16 A |
| Sezione minima conduttore filo flessibile | 0.5 mm² |
| Sezione massima conduttore filo flessibile | 2.5 mm² |
| Sezione conduttore filo flessibile AWG | 22-12 AWG |
Esecuzione
| Con custodia | No |
|---|
Contatti
| Materiale del contatto | Lega in rame |
|---|---|
| Superficie | stagnato |
| Resistenza di contatto | 1.5 mOhm |
| Lunghezza di spelatura | 7 mm |
Viti tipo/coppia di serraggio raccomandata
| Viti di fissaggio | H1/0,5-0,7 Nm |
|---|---|
| Viti di fissaggio corpo morsetti | H1/0,5-0,7 Nm |
| Viti di terra | H2/1,2-1,6 Nm |
Dati tecnici DIN EN 61984
| Tensione nominale | 690 V |
|---|---|
| Tensione nominale a PE | 690 V |
| Corrente nominale | 16 A |
| Tensione nominale di tenuta | 8 kV |
Classificazione
| ETIM 5.0 | Inserto per connettori industriali |
|---|---|
| ECLASS 8.1 | Inserto per connettori industriali |
| ETIM 4.0 | Inserto per connettori industriali |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ECLASS 11 | 27440205 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
Conformità del prodotto
| ROHS conformity status | Conforme alle eccezioni |
|---|---|
| ROHS Eccezioni | III-6(c) |
| REACH-SVHC conformity status | Dichiarabile |
| REACH sostanze | Plumbum |
| REACH CAS-Numero | 7439-92-1 |
Compatibile con
Documentazione
| Nome del file | Descrizione | Dimensione del file | Tipo di file |
|---|---|---|---|
| Scheda tecnica | - | 132.11kB |
Approvazione
| Nome del file | Descrizione | Dimensione del file | Tipo di file |
|---|---|---|---|
| Dichiarazione di conformità CE | - | 45.12kB | |
| Dichiarazione di conformità UKCA | - | 39.31kB | |
| Omologazione VDE-UG | - | 1.66MB | |
| Omologazione cURus PVVA2/8 | - | 585.74kB | |
| Omologazione UR | - | 524.52kB | |
| Omologazione CSA | - | 91.69kB |
Conformità del prodotto
| Nome del file | Descrizione | Dimensione del file | Tipo di file |
|---|---|---|---|
| Certificato REACH-SVHC | - | 197.85kB | |
| Certificato RoHS | - | 197.76kB |
Marketing
| Nome del file | Descrizione | Dimensione del file | Tipo di file |
|---|---|---|---|
| Cataloghi | - | 41.84MB |
Disegni
| Nome del file | Descrizione | Dimensione del file | Tipo di file |
|---|---|---|---|
| Disegni cliente | - | 73.42kB | |
| Disegni cliente (TIFF) | - | 71.23kB | TIF |
| Disegni quotati (TIF) | - | 30.30kB | TIF |
| Disegni quotati | - | 32.26kB | |
| Disegni cliente (DXF) | - | 2.86MB | DXF |
Modello CAD
| Nome del file | Descrizione | Dimensione del file | Tipo di file |
|---|---|---|---|
| Immagini 3D del prodotto | - | 318.90kB | |
| Dati CAD STEP | - | 3.40MB | STP |
| Dati CAD IGES | - | 8.81MB | IGS |
| Dati CAD JT | - | 611.78kB | JT |
