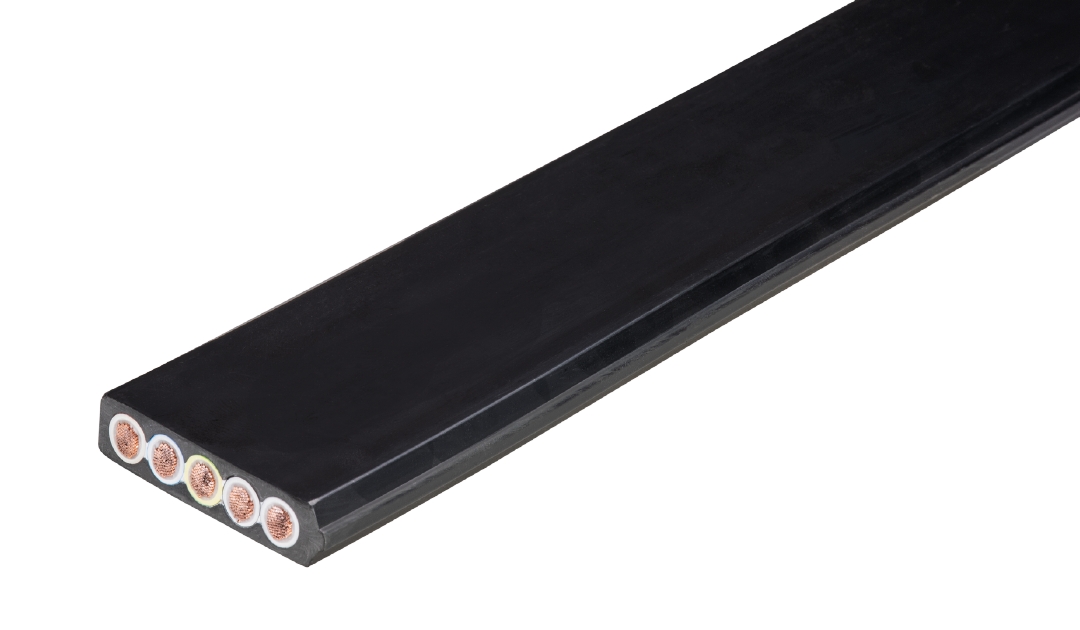

Cavo piatto dal modulo base FL-LSHF 5G16
Numero articolo 00.771.0307.1
podis® CON 5G16 flat cable FL-LSHF 5G16, number of cores 5, 16 mm², fire class B2ca s1 d1 a1, halogen free, color outer sheath black
Dati commerciali
|
Codice
|
00.771.0307.1
|
|---|---|
|
Descrizione dell'articolo
|
Cavo piatto dal modulo base FL-LSHF 5G16
|
|
EAN
|
4049088610011
|
|
Quantità minima d’ordine
|
1
|
|
Paese d'origine
|
ES
|
|
Numero di tariffa doganale
|
85444995
|
Dimensioni dell'imballaggio
|
Lunghezza imballato
|
1250 mm
|
|---|---|
|
Larghezza imballata
|
802 mm
|
|
Altezza imballata
|
1250 mm
|
|
Peso lordo imballato
|
728000 g
|
|
Volume confezionato
|
1253125 ccm
|
|
Peso netto parte singola
|
1316 g
|
|
Volume della parte individuale
|
2506.25 ccm
|
|
Imballo
|
rotolo
|
|
quantità di imballaggi
|
500 m
|
Generale
|
Isolamento conduttore
|
Poliolefina
|
|---|---|
|
Marcatura conduttore
|
Colore
|
|
Colore della guaina
|
Nero
|
|
Materiale della guaina
|
Poliolefina
|
|
Categoria conduttore
|
Classe 5 = flessibile
|
|
Conduttore di terra
|
sì
|
|
Raggio di piegatura, statico
|
57.5 mm
|
|
Schermo
|
No
|
|
Numero di conduttori
|
5
|
|
Larghezza cavo circa
|
48 mm
|
|
Altezza cavo ca.
|
11.5 mm
|
|
Temperatura min. di installazione
|
0 °C
|
|
Max. temperatura di installazione
|
60 °C
|
|
Resistenza all'impatto
|
IK10
|
|
Ritardante di fiamma secondo IEC 60332-1-2
|
ja
|
|
Ritardante di fiamma secondo IEC 60332-3-24 (Cat C)
|
ja
|
|
Senza alogeno secondo IEC 60754-1
|
ja
|
|
Resistena a UV
|
sì
|
|
Carico di infiammabilità
|
3.159 kWh/m
|
|
Classe di infiammabilità
|
B2ca s1 d1 a1
|
Dati tecnici
|
Sezione nominale conduttore
|
16 mm²
|
|---|---|
|
Tensione nominale UN
|
1 kV
|
|
Caduta di tensione
|
2.67 (V/A km)²
|
Classificazione
|
ETIM 5.0
|
Cavo piatto dal modulo base
|
|---|---|
|
ECLASS 8.1
|
Cavo piatto dal modulo base
|
|
ETIM 4.0
|
Cavo piatto dal modulo base
|
|
ETIM 6.0
|
EC000825
|
|
ETIM 7.0
|
EC003250
|
|
ECLASS 11
|
27060106
|
|
ETIM 8.0
|
EC003250
|
|
ETIM 9.0
|
EC003250
|
Conformità del prodotto
|
ROHS conformity status
|
Conforme
|
|---|---|
|
REACH-SVHC conformity status
|
Conforme
|
Accessori
| Numero articolo | Descrizione del tipo di articolo | Prezzo | Quantità |
| Z7.432.8053.0 | Pressacavo per cavo piatto PODIS 5G16 |
|
|
| Z6.563.7800.0 | Cavo patch PODIS/GESIS |
|
|
Compatibile con
| Numero articolo | Descrizione del tipo di articolo | Prezzo | Quantità |
| 75.450.2253.1 | Modulo di alimentazione FCS E16 5 SASA M50L SW |
|
|
| 75.453.0053.1 | Modulo di connessione FCS 16 5 SI SA RST |
|
|
| 75.456.0053.1 | Modulo di connessione FCS 16 5 SI SA M32 |
|
|
| Z7.432.8053.0 | Pressacavo per cavo piatto PODIS 5G16 |
|
|
| Z6.564.7053.1 | Terminale di chiusura del cavo podis 5G16 SW |
|
|
| 75.453.1755.1 | Modulo di sicurezza FH BO 32 C RST25 |
|
|
| 75.456.1155.1 | Modulo di sicurezza FH RCBO 16 CARST20 |
|
|
| 75.459.8553.1 | FH SP2 CL |
|
|
| 75.456.1055.1 | Modulo di sicurezza FH MT M32 |
|
|
| 75.459.7553.1 | FH SP23 CL LEDB |
|
|
| 75.456.1255.1 | Modulo di sicurezza FH RCBO 32 CARST25 |
|
|
| 75.456.0955.1 | Modulo di sicurezza FH RCBO 32 CAM32 |
|
|
| 75.452.1353.1 | Modulo di sicurezza FH RCBO 20 CARST20 |
|
|
| G0.000.0157.0 | Modulo di connessione PLC MODUL ADAPTER |
|
|
| 05.569.7553.0 | Clip di fissaggio FLATCABLE NAIL |
|
|
| 75.456.0855.1 | Modulo di sicurezza FH RCBO 16 CAM32 |
|
|
| 75.450.2114.3 | Modulo di alimentazione FCS 16 5 SA SAM |
|
|
