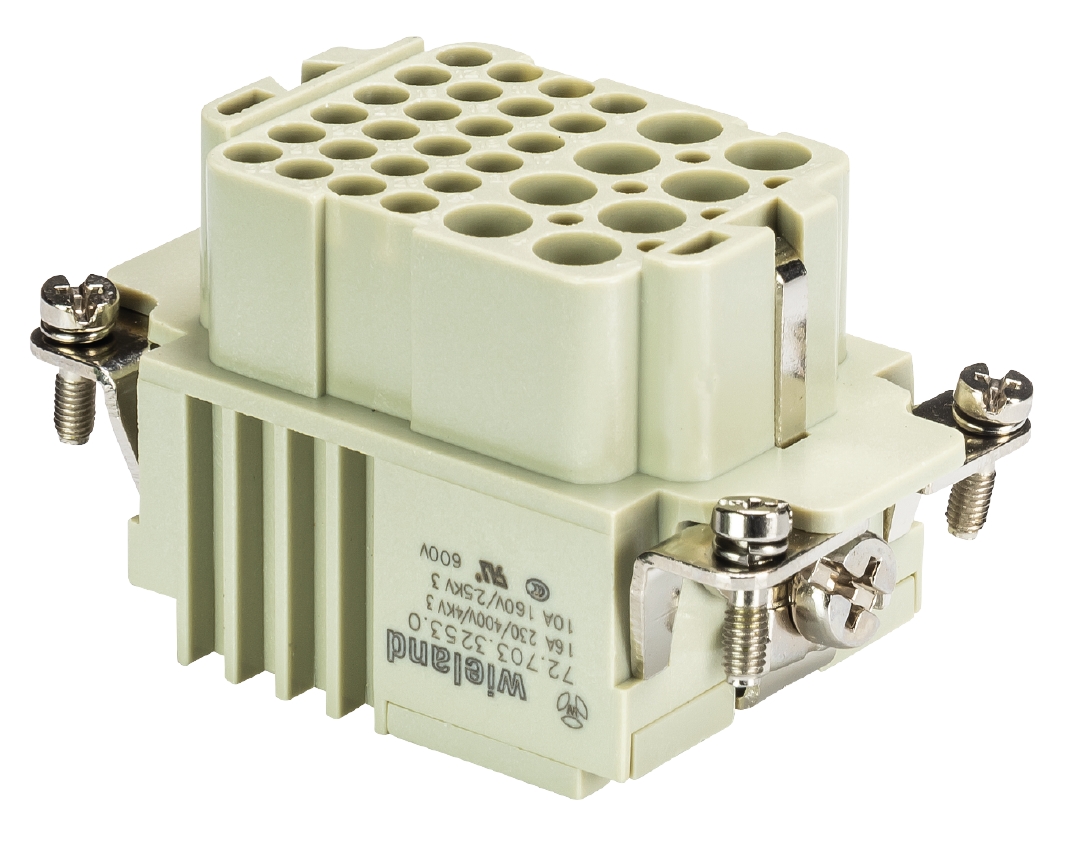

Inserto femmina POW BUC 8/24 AF

Numero articolo 72.703.3253.0

Panoramica

Dati tecnici

Compatibile con

Download

Codice	72.703.3253.0
Descrizione dell'articolo	Inserto femmina POW BUC 8/24 AF
EAN	4049088168567
Quantità minima d’ordine	100
Paese d'origine	CN
Numero di tariffa doganale	85366990

Dimensioni dell'imballaggio

Lunghezza imballato	195 mm
Larghezza imballata	70 mm
Altezza imballata	45 mm
Peso lordo imballato	313 g
Volume confezionato	313 ccm
Peso netto parte singola	56.48 g
Volume della parte individuale	62.6 ccm
Imballo	cartone
quantità di imballaggi	5 pezzo/pezzi

certificati / omologazioni

Generale

Esecuzione	Inserto femmina
Classe di infiammabilità del materiale isolante secondo UL94	V0
Colore	grigio
Grado di inquinamento	3
Adatto per montaggio modulare	No
Range di temperatura di esercizio minima	-40 °C
Range di temperatura di esercizio massima	120 °C

Dati di connessione

Tipo di attacco	Crimpare
Numero di poli	8
Con protezione filo	No
Contatto di protezione	sì

Dati tecnici UL/CSA

Sezione minima conduttore filo flessibile	0.14 mm²
Sezione massima conduttore filo flessibile	4 mm²

Esecuzione

Con custodia	No

Contatti

Materiale del contatto	Vedi contatti
Superficie	Vedi contatti

Dati tecnici DIN EN 61984

Tensione nominale	400 V
Corrente nominale	16 A
Tensione nominale di tenuta	2.5 kV

Classificazione

ETIM 5.0	Inserto per connettori industriali
ECLASS 8.1	Inserto per connettori industriali
ETIM 4.0	Inserto per connettori industriali
ETIM 6.0	EC000438
ETIM 7.0	EC000438
ECLASS 11	27440205
ETIM 8.0	EC000438
ETIM 9.0	EC000438

Conformità del prodotto

ROHS conformity status	Conforme
REACH-SVHC conformity status	Conforme

Compatibile con

Numero articolo	Descrizione del tipo di articolo	Prezzo	Quantità
71.342.1035.1	Custodia fissa BAS GUT GT 10 M20 A1
71.335.1035.0	Custodia fissa BAS GUT GM 10 M25 A0
70.357.1035.3	Custodia mobile BAS GOT GF 10 M20 A3
70.353.1035.0	Custodia mobile BAS GOT GA 10 M25 A0
76.341.1035.0	Custodia fissa BAS GUT GS 10HM25 50 A0
76.334.1035.1	Custodia fissa BAS GUT GL 10HM32 50 A1
70.350.1035.1	Custodia mobile BAS GOT GA 10 M20 A1
76.335.1035.1	Custodia fissa BAS GUT GM 10HM32 50 A1
70.359.1035.3	Custodia mobile BAS GOT GF 10 M25 A3
70.372.1035.0	Custodia mobile BAS GOT GK 10 M20 A0
70.372.1035.3	Custodia mobile BAS GOT GK 10 M20 A3
71.354.1035.2	Custodia mobile BAS GOT GI 10 M25 A3
70.340.1035.1	Custodia fissa BAS GUT GF 10 M20 A1
71.354.1035.1	Custodia mobile BAS GOT GI 10 M25 A2
73.335.1035.1	Custodia fissa BAS GUT GC 10HM32 50 A1
70.350.1035.3	Custodia mobile BAS GOT GA 10 M20 A3
73.350.1035.2	Custodia mobile BAS GOT GA 10HM25 50 A2
70.352.1035.1	Custodia mobile BAS GOT GC 10 M20 A1
71.330.1035.1	Custodia fissa BAS GUT GL 10 M20 A1
71.343.1035.1	Custodia fissa BAS GUT GU 10 M20 A1
76.351.1035.0	Custodia mobile BAS GOT GH 10H M20 A0
73.350.1035.0	Custodia mobile BAS GOT GA 10HM25 50 A0
71.350.1035.3	Custodia mobile BAS GOT GG 10 M20 A3
73.351.1035.0	Custodia mobile BAS GOT GB 10H M20 A0
73.331.1035.1	Custodia fissa BAS GUT GC 10HM25 50 A1
71.343.1035.0	Custodia fissa BAS GUT GU 10 M20 A0
76.354.1035.0	Custodia mobile BAS GOT GI 10HM32 50 A0
71.341.1035.1	Custodia fissa BAS GUT GS 10 M20 A1
73.335.1035.0	Custodia fissa BAS GUT GC 10HM32 50 A0
70.335.1035.0	Custodia fissa BAS GUT GC 10 M25 50 A0
76.342.1035.0	Custodia fissa BAS GUT GT 10HM25 50 A0
71.353.1035.1	Custodia mobile BAS GOT GG 10 M25 A1
70.350.1035.2	Custodia mobile BAS GOT GA 10 M20 A2
71.342.1035.0	Custodia fissa BAS GUT GT 10 M20 A0
70.330.1035.0	Custodia fissa BAS GUT GB 10 M20 A0
73.342.1035.1	Custodia fissa BAS GUT GH 10HM25 50 A1
71.352.1035.2	Custodia mobile BAS GOT GI 10 M20 A2
70.344.1035.1	Custodia fissa BAS GUT GB 10 M25 A
71.330.1035.0	Custodia fissa BAS GUT GL 10 M20 A0
70.333.1035.1	Custodia fissa BAS GUT GD 10 M20 A1
76.346.1035.1	Custodia fissa BAS GUT GT 10HM32 50 A1
73.350.1035.3	Custodia mobile BAS GOT GA 10 M20 A3
73.354.1035.1	Custodia mobile BAS GOT GC 10HM32 50 A1
71.353.1035.3	Custodia mobile BAS GOT GG 10 M25 A3
70.333.1035.0	Custodia fissa BAS GUT GD 10 M20 A0
76.344.1035.0	Custodia fissa BAS GUT GR 10HM32 50 A0
76.334.1035.0	Custodia fissa BAS GUT GL 10HM32 50 A0
71.331.1035.0	Custodia fissa BAS GUT GM 10 M20 A0
70.354.1035.0	Custodia mobile BAS GOT GC 10 M25 A0
73.330.1035.0	Custodia fissa BAS GUT GB 10HM25 50 A0
70.357.1035.0	Custodia mobile BAS GOT GF 10 M20 A0
76.353.1035.2	Custodia mobile BAS GOT GG 10HM32 50 A2
73.340.1035.0	Custodia fissa BAS GUT GF 10HM25 50 A0
71.341.1035.0	Custodia fissa BAS GUT GS 10 M20 A0
71.354.1035.3	Custodia mobile BAS GOT GI 10 M25 A5
76.353.1035.0	Custodia mobile BAS GOT GG 10HM32 50 A0
71.333.1035.1	Custodia fissa BAS GUT GO 10 M20 A1
70.335.1035.1	Custodia fissa BAS GUT GC 10 M25 A1
71.340.1035.0	Custodia fissa BAS GUT GR 10 M20 A0
70.354.1035.3	Custodia mobile BAS GOT GC 10 M25 A3
73.330.1035.1	Custodia fissa BAS GUT GB 10HM25 50 A1
76.344.1035.1	Custodia fissa BAS GUT GR 10HM32 50 A1
70.359.1035.0	Custodia mobile BAS GOT GF 10 M25 A0
76.352.1035.0	Custodia mobile BAS GOT GI 10HM25 50 A0
70.355.1035.3	Custodia mobile BAS GOT GD 10 M20 A3
70.358.1035.1	Custodia mobile BAS GOT GD 10 M25 A1
76.340.1035.0	Custodia fissa BAS GUT GR 10HM25 50 A0
70.359.1035.1	Custodia mobile BAS GOT GF 10 M25 A1
70.358.1035.2	Custodia mobile BAS GOT GD 10 M25 A2
70.355.1035.2	Custodia mobile BAS GOT GD 10 M20 A2
73.331.1035.0	Custodia fissa BAS GUT GC 10HM25 50 A0
70.359.1035.2	Custodia mobile BAS GOT GF 10 M25 A2
76.342.1035.1	Custodia fissa BAS GUT GM 10HM25 50 A1
76.340.1035.1	Custodia fissa BAS GUT GR 10HM25 50 A1
73.352.1035.1	Custodia mobile BAS GOT GC 10HM25 50 A1
70.340.1035.0	Custodia fissa BAS GUT GF 10 M20 A0
73.340.1035.1	Custodia fissa BAS GUT GF 10HM25 50 A1
73.353.1035.3	Custodia mobile BAS GOT GA 10HM32 50 A3
71.354.1035.0	Custodia mobile BAS GOT GI 10 M25 A1
73.352.1035.0	Custodia mobile BAS GOT GC 10HM25 50 A0
70.343.1035.1	Custodia fissa BAS GUT GI 10 M20 A1
71.352.1035.0	Custodia mobile BAS GOT GI 10 M20 A0
70.358.1035.0	Custodia mobile BAS GOT GD 10 M25 A0
71.372.1035.0	Custodia mobile BAS GOT GL 10 M20 A0
70.330.1035.1	Custodia fissa BAS GUT GB 10 M20 A1
71.352.1035.1	Custodia mobile BAS GOT GI 10 M20 A1
71.340.1035.1	Custodia fissa BAS GUT GR 10 M20 A1
70.342.1035.0	Custodia fissa BAS GUT GH 10 M20 A0
70.358.1035.3	Custodia mobile BAS GOT GD 10 M25 A3
73.345.1035.1	Custodia fissa BAS GUT GG 10HM32 50 A1
70.341.1035.1	Custodia fissa BAS GUT GG 10 M20 A1
71.372.1035.1	Custodia mobile BAS GOT GL 10 M20 A1
70.372.1035.1	Custodia mobile BAS GOT GK 10 M20 A1
70.355.1035.0	Custodia mobile BAS GOT GD 10 M20 A0
76.330.1035.1	Custodia fissa BAS GUT GL 10HM25 50 A1
73.350.1035.1	Custodia mobile BAS GOT GA 10HM25 50 A1
73.353.1035.0	Custodia mobile BAS GOT GA 10HM32 50 A0
70.334.1035.0	Custodia fissa BAS GUT GB 10 M25 A0
70.357.1035.1	Custodia mobile BAS GOT GF 10 M20 A1
70.331.1035.1	Custodia fissa BAS GUT GC 10 M20 A1
70.337.1035.1	Custodia fissa BAS GUT GD 10 M25 A1
76.350.1035.1	Custodia mobile BAS GOT GG 10HM25 50 A1
70.341.1035.0	Custodia fissa BAS GUT GG 10 M20 A0
76.351.1035.3	Custodia mobile BAS GOT GH 10H M20 A3
73.353.1035.1	Custodia mobile BAS GOT GA 10HM32 50 A1
70.355.1035.1	Custodia mobile BAS GOT GD 10 M20 A1
71.350.1035.1	Custodia mobile BAS GOT GG 10 M20 A1
70.334.1035.1	Custodia fissa BAS GUT GB 10 M25 A1
73.334.1035.0	Custodia fissa BAS GUT GB 10HM32 50 A0
76.331.1035.1	Custodia fissa BAS GUT GM 10HM25 50 A1
73.345.1035.0	Custodia fissa BAS GUT GG 10HM32 50 A0
73.351.1035.1	Custodia mobile BAS GOT GB 10H M20 A1
70.353.1035.2	Custodia mobile BAS GOT GA 10 M25 A2
76.345.1035.1	Custodia fissa BAS GUT GS 10HM32 50 A1
70.352.1035.3	Custodia mobile BAS GOT GC 10 M20 A3
70.352.1035.0	Custodia mobile BAS GOT GC 10 M20 A0
71.331.1035.1	Custodia fissa BAS GUT GM 10 M20 A1
70.352.1035.2	Custodia mobile BAS GOT GC 10 M20 A2
73.334.1035.1	Custodia fissa BAS GUT GB 10HM32 50 A1
70.350.1035.0	Custodia mobile BAS GOT GA 10 M20 A0
71.350.1035.2	Custodia mobile BAS GOT GG 10 M20 A2
70.353.1035.3	Custodia mobile BAS GOT GA 10 M25 A3
73.354.1035.0	Custodia mobile BAS GOT GC 10HM32 50 A0
71.333.1035.0	Custodia fissa BAS GUT GO 10 M20 A0
73.341.1035.1	Custodia fissa BAS GUT GG 10HM25 50 A1
70.342.1035.1	Custodia fissa BAS GUT GH 10 M20 A1
71.352.1035.3	Custodia mobile BAS GOT GI 10 M20 A3
71.353.1035.0	Custodia mobile BAS GOT GG 10 M25 A0
70.354.1035.1	Custodia mobile BAS GOT GC 10 M25 A1
70.353.1035.1	Custodia mobile BAS GOT GA 10 M25 A1
76.351.1035.1	Custodia mobile BAS GOT GH 10H M20 A1
70.343.1035.0	Custodia fissa BAS GUT GI 10 M20 A0
70.325.1028.0	Custodia fissa BAS GUT GE 10 A
76.350.1035.0	Custodia mobile BAS GOT GG 10HM25 50 A0
76.352.1035.1	Custodia mobile BAS GOT GI 10HM25 50 A1
71.372.1035.3	Custodia mobile BAS GOT GL 10 M20 A3
76.353.1035.1	Custodia mobile BAS GOT GG 10HM32 50 A1
71.350.1035.0	Custodia mobile BAS GOT GG 10 M20 A0
71.320.1028.0	Custodia fissa BAS GUT GK 10 A
73.344.1035.1	Custodia fissa BAS GUT GF 10HM32 50 A1
70.331.1035.0	Custodia fissa BAS GUT GC 10 M20 A0
70.320.1028.0	Custodia fissa BAS GUT GA 10 A
70.354.1035.2	Custodia mobile BAS GOT GC 10 M25 A2
76.330.1035.0	Custodia fissa BAS GUT GL 10HM25 50 A0
76.331.1035.0	Custodia fissa BAS GUT GM 10HM25 50 A0
71.325.1028.0	Custodia fissa BAS GUT GP 10 A
71.353.1035.2	Custodia mobile BAS GOT GG 10 M25 A2
71.335.1035.1	Custodia fissa BAS GUT GM 10 M25 A1
76.341.1035.1	Custodia fissa BAS GUT GS 10HM25 50 A1
76.354.1035.2	Custodia mobile BAS GOT GI 10HM32 50 A2
76.354.1035.1	Custodia mobile BAS GOT GI 10HM32 50 A1
72.713.3253.0	Inserto spina POW STC 8/24 AF

Documentazione

Nome del file	Descrizione	Dimensione del file	Tipo di file
Istruzioni di montaggio	-	743.72kB	PDF
Scheda tecnica	-	116.97kB	PDF

Approvazione

Nome del file	Descrizione	Dimensione del file	Tipo di file
Dichiarazione di conformità CE	-	45.12kB	PDF
Dichiarazione di conformità UKCA	-	39.31kB	PDF
Omologazione UR	-	524.52kB	PDF

Conformità del prodotto

Nome del file	Descrizione	Dimensione del file	Tipo di file
Certificato REACH-SVHC	-	196.96kB	PDF
Certificato RoHS	-	197.19kB	PDF

Marketing

Nome del file	Descrizione	Dimensione del file	Tipo di file
Cataloghi	-	41.84MB	PDF

Disegni

Nome del file	Descrizione	Dimensione del file	Tipo di file
Disegni cliente	-	56.70kB	PDF
Disegni cliente (TIFF)	-	54.67kB	TIF
Disegni cliente (DXF)	-	2.21MB	DXF
