BODENTANK-
VERKABELUNG

Strukturierte Stromverteilung im Doppelboden – ideal für offene Büroflächen und flexible Arbeitsplatzkonzepte.

MAXIMALE FLEXIBILITÄT FÜR IHRE ENERGIEVERSORGUNG IM BODEN

Bodentanks dienen als zentrale Anschlusspunkte im Boden und ermöglichen die Versorgung von Arbeitsplätzen unabhängig von festen Wandanschlüssen. Mit steckbaren Installationssystemen entsteht eine strukturierte und flexibel erweiterbare Energieverteilung – effizient installiert und normgerecht umgesetzt.

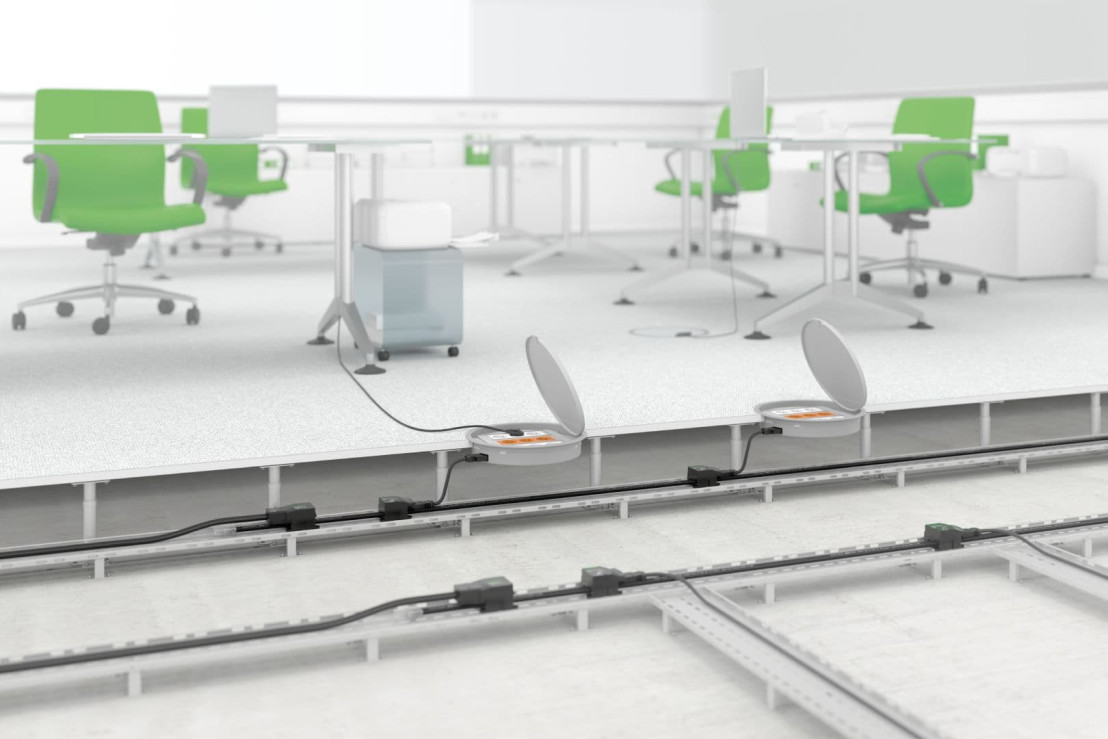

SO FUNKTIONIERT DIE BODENTANKVERKABELUNG

Wählen Sie die passende Lösung – abgestimmt auf Größe, Anschlussdichte und Nutzung Ihrer Bürofläche.

KLEINERE SYSTEME

Bei kleineren Systemen mit einer begrenzten Anzahl von Bodentanks (abhängig von der mittleren Leistung i.d.R. < 10), empfiehlt sich eine Verkabelung mit 3-poligen gesis® CLASSIC Verbindungs- und Anschlussleitungen und eine Verteilung über gesis® CLASSIC Verteilerblöcke.

Mit folgenden Komponenten können Sie ein komplettes System aufbauen:

3-polige Einspeisebuchse – 2,5 oder 4 mm² – zum Anschluss an die speisende Versorgungsleitung
3-poliger Verteilerblock zum Verbinden der Verbindungs- und Anschlussleitungen
3-polige Verbindungsleitungen 3G2,5 mm² als Infrastrukturverkabelung für einen Versorgungsstrang
3-polige Verbindungsleitungen 3G2,5 mm² zu direkt steckbaren Bodentanks, alternativ 3-polige Anschlussleitungen 3G2,5 mm² für konventionelle Bodentanks

HIER GEHTS ZUM KONFIGURATOR

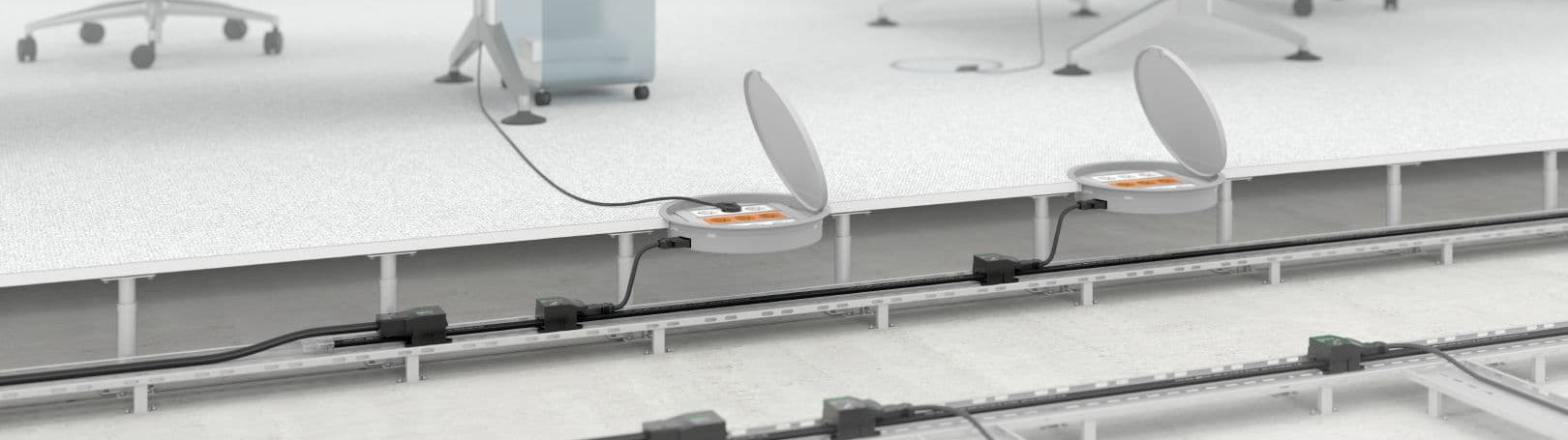

MITTLERE SYSTEME/EIN NETZ

Bei mittleren Systemen mit bis zu 30 Bodentanks (abhängig von der mittleren Leistung), empfiehlt sich eine Infrastrukturverkabelung
mit 5-poligen gesis ® NRG Flachleitungen .

Mit folgenden Komponenten können Sie ein komplettes System aufbauen:

5-polige Flachleitung – 2,5 oder 4 mm² – als flexible Stromschiene
Flachleitungsendstücke
5-polige Flachleitungseinspeisung – 2,5 - 6 mm²– zum Anschluss an die speisende Versorgungsleitung
3-poliger Flachleitungsadapter mit steckbarem Abgang und Phasenwahl (jederzeit ohne Versetzen anpassbar)
3-polige Verbindungsleitungen 3G2,5 mm² zu direkt steckbaren Bodentanks, alternativ 3-polige Anschlussleitungen 3G2,5 mm² für konventionelle Bodentanks

Flexibler Einsatz, einfache Anpassung, simple Montage
Überzeugen Sie sich selbst von der einfachen Handhabung unserer Flachleitungssysteme.

Hier gehts zu den Tutorials

HIER GEHTS ZUM KONFIGURATOR

MITTLERE SYSTEME/ZWEI NETZE

Wenn in mittelgroßen Systemen zwei Netze (allgemein und EDV) zum Einsatz kommen sollen, empfiehlt sich eine Infrastrukturverkabelung mit zwei 5-poligen gesis® NRG Flachleitungen in unterschiedlichen Farben. So ist eine Verwechslung der Netze fast ausgeschlossen.

Mit folgenden Komponenten können Sie ein komplettes System aufbauen:

5-polige Flachleitung – 2,5 oder 4 mm²– als flexible Stromschiene in schwarz und grün
Flachleitungsendstücke
5-polige Flachleitungseinspeisung – 2,5 - 6 mm² – zum Anschluss an die speisende Versorgungsleitung
3-poliger Flachleitungsadapter mit steckbarem Abgang und Phasenwahl (jederzeit ohne Versetzen anpassbar)
3-polige Verbindungsleitungen 3G2,5 mm² zu direkt steckbaren Bodentanks, alternativ 3-polige Anschlussleitungen 3G2,5 mm² für konventionelle Bodentanks in schwarz und weiß.

Flexibler Einsatz, einfache Anpassung, simple Montage
Überzeugen Sie sich selbst von der einfachen Handhabung unserer Flachleitungssysteme.

Hier gehts zu den Tutorials

HIER GEHTS ZUM KONFIGURATOR

GROSSE SYSTEME

Bei großen Systemen mit > 25 Bodentanks (abhängig von der mittleren Leistung) oder sehr ausgedehnten Räumlichkeiten, empfiehlt sich eine Infrastrukturverkabelung mit 5-poligen gesis® NRG Flachleitungen 5G10 mm². Aufgrund der Querschnittreduzierung am Abgang und der Vorsicherung von bis 50 A müssen hier zwingend (FI/)LS im Bodentank vorgesehen werden. Diese können dann auch mit nicht dezentral abgesicherten Bodentanks kombiniert werden.

Mit folgenden Komponenten können Sie ein komplettes System aufbauen:

5-polige Flachleitung – 10 mm² – als flexible Stromschiene
Flachleitungsendstücke
5-polige Flachleitungseinspeisung – 10 - 16 mm² – zum Anschluss an die speisende Versorgungsleitung
5-poliger Flachleitungsadapter mit vorkonfektionierter 3-poliger Anschlussleitung 3G4 mm²
3-polige Verbindungsleitungen 3G2,5 mm² zu direkt steckbaren (Slave) Bodentanks

HOCH KONZENTRIERTE SYSTEME

Wenn viele Bodentanks auf einer vergleichsweise kleinen Fläche versorgt werden sollen, dann kann eine Infrastrukturverkabelung mit 5-poligen Verbindungsleitungen und Consolidation Points eine optimale Lösung sein. Die Consolidation Points können optional auch direkt mit LS oder FI/LS vorkonfiguriert geliefert werden.

Mit folgenden Komponenten können Sie ein komplettes System aufbauen:

5-polige Einspeisebuchse – 2,5 oder 4 mm² – zum Anschluss an die speisende Versorgungsleitung
Consolidation Point mit konfigurierbarer Anzahl von Abgängen und optionaler, dezentraler Absicherung der Abgänge mit LS oder FI/LS
5-polige Verbindungsleitungen 5G2,5 mm² als Infrastrukturverkabelung für einen Versorgungsstrang
3-polige Verbindungsleitungen 3G2,5 mm²zu direkt steckbaren Bodentanks, alternativ 3-polige Anschlussleitungen 3G2,5 mm² für konventionelle Bodentanks

HIER GEHTS ZUM KONFIGURATOR

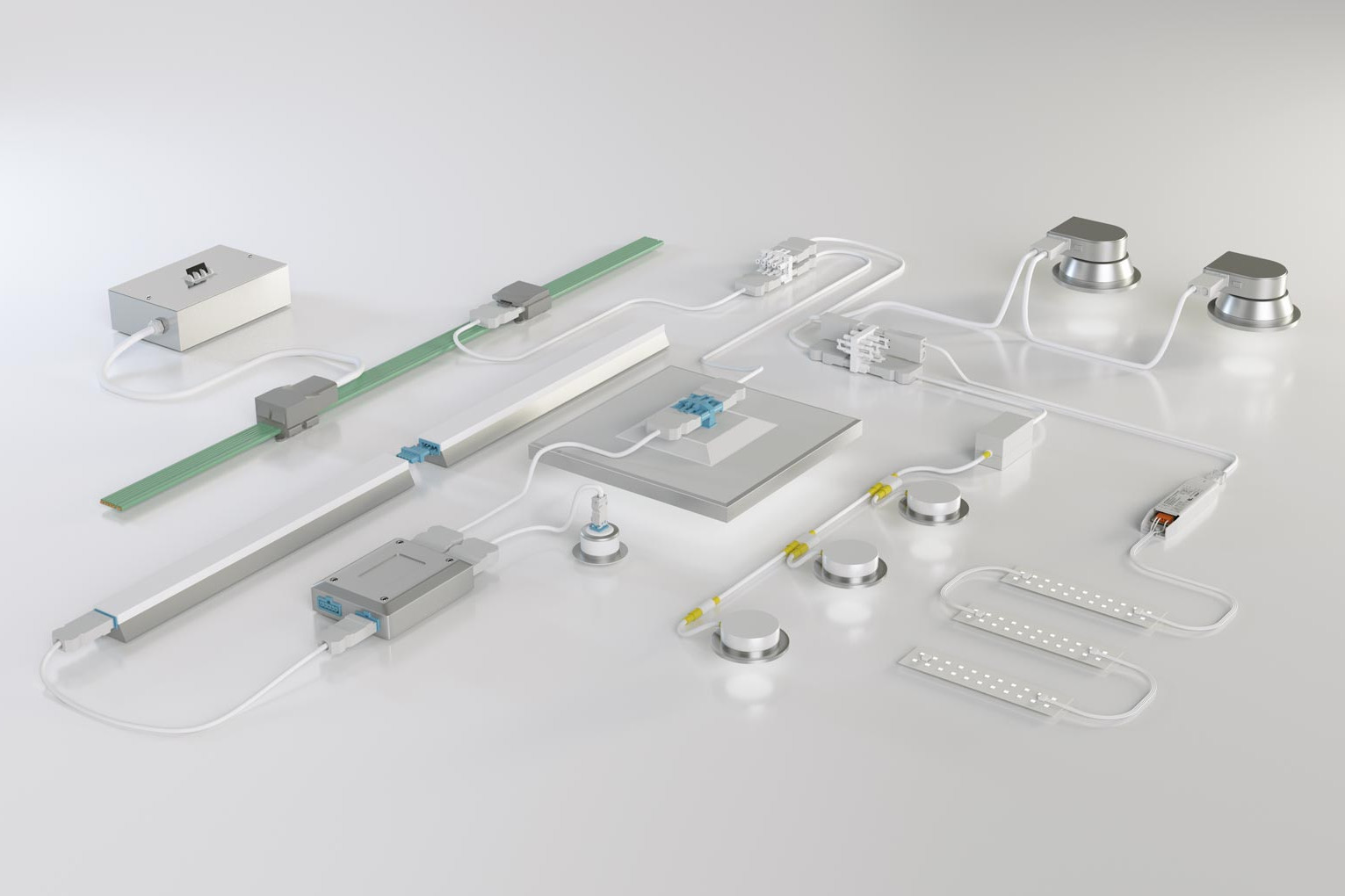

DIE KOMPONENTEN FÜR DIE BODENTANKVERKABELUNG

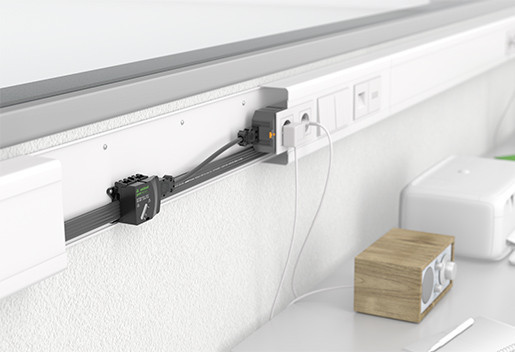

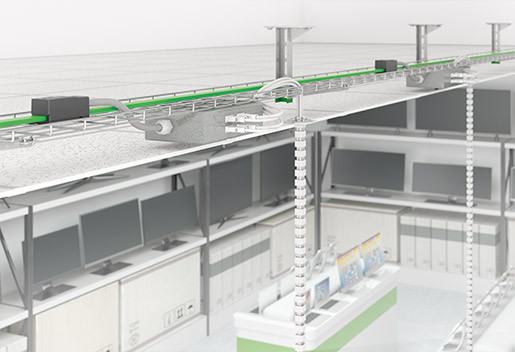

Die Energieverteilung erfolgt über das gesis® NRG Flachleitungssystem direkt in der Fläche.
Die folgenden Komponenten bilden gemeinsam eine strukturierte und flexible Versorgung Ihrer Arbeitsplätze.

EINSPEISUNG

Die Einspeisung verbindet die Stromversorgung des Gebäudes mit dem Flachleitungssystem. Sie bildet den Startpunkt der Energieverteilung und ermöglicht eine sichere und strukturierte Integration in die Fläche.

VERTEILUNG

Über die gesis® NRG Flachleitung erfolgt die Energieverteilung direkt in der Fläche. Sie bildet die Grundlage für eine strukturierte Versorgung mit minimalem Installationsaufwand.

→ Mehr zur Flachleitung gesis® NRG

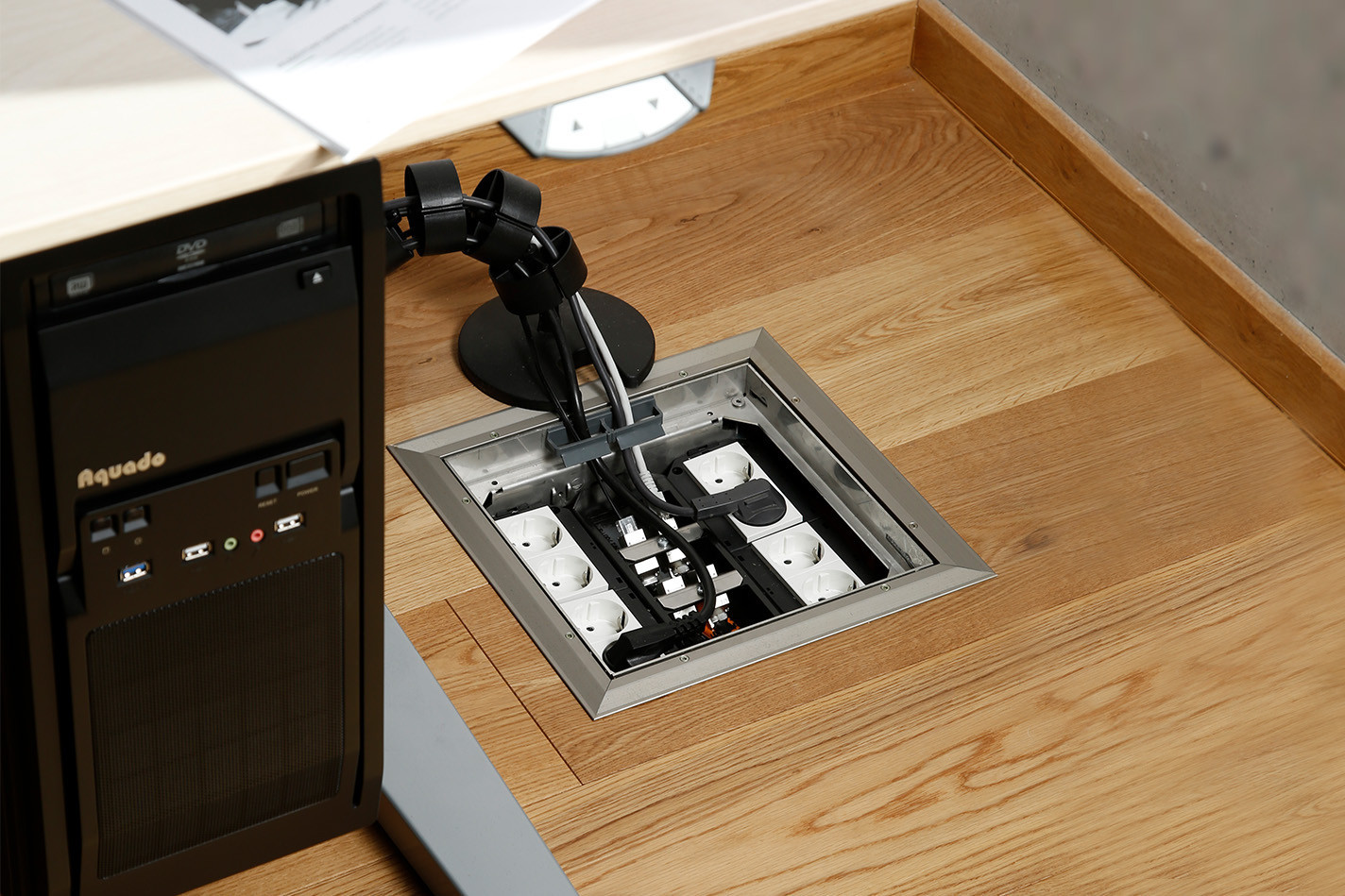

ANSCHLUSS

Bodentanks werden über steckbare Abgriffe einfach an die Flachleitung angebunden. So lassen sich Anschlusspunkte flexibel positionieren und bei Bedarf jederzeit erweitern.

Komplett steckbare Lösung – mit ABGESTIMMTEN SYSTEMPARTNERN

Die gezeigten Komponenten basieren auf dem steckbaren Installationssystem gesis® und ermöglichen eine strukturierte Energieverteilung bis zum Bodentank.

In Kombination mit Bodentanks und weiteren Lösungen aus unserem Partnernetzwerk entsteht eine durchgängig steckbare, flexible und praxisbewährte Installation für moderne Büroflächen.

→ Partnernetzwerk entdecken

→ Mehr zum gesis® Installationssystem

IHRE VORTEILE AUF EINEN BLICK

Projekt planen

STECKBAR VS. KONVENTIONELL
– DER DIREKTE VERGLEICH

Sehen Sie im direkten Vergleich, wie Sie mit gesis® NRG Installationszeit reduzieren und Fehlerquellen vermeiden.

Besonders bei wiederkehrenden Installationen und größeren Flächen zeigt sich der Unterschied deutlich.

IHRE VORTEILE FÜR JEDE PROJEKTROLLE

BAUHERR/INVESTOR:

Hohe Flexibilität bei Nutzung und Umbau
Anpassungen an neue Arbeitsplatzkonzepte ohne aufwändige Neuinstallation
Zukunftssichere Infrastruktur
vorbereitet für wachsende Anforderungen und technologische Entwicklungen
Reduzierte Betriebs- und Folgekosten
durch langlebige, wartungsarme und normgerechte Installation

ELEKTROPLANER:

Strukturierte und übersichtliche Planung
klare Systemlogik von der Einspeisung bis zum Arbeitsplatz
Skalierbare und standardisierte Systeme
Planungssicherheit durch modulare und erweiterbare Komponenten
Einfache Integration in Gebäudekonzepte
ideal für offene Büroflächen und flexible Raumstrukturen

INSTALLATEUR:

Schnelle und einfache Montage
Plug & Play reduziert Installationszeit deutlich
Weniger Fehlerquellen auf der Baustelle
vorkonfektionierte und kodierte Systeme vermeiden Fehlverdrahtung
Einfache Nachrüstung und Erweiterung
Anpassungen ohne Eingriff in bestehende Installation möglich

BEST CHOICE – IHRE PERFEKTE LÖSUNG FÜR DIESE ANWENDUNG

Die Anwendung lässt sich vollständig mit den Produkten unseres Best Choice-Programms realisieren. Unsere steckbaren Lösungen garantieren maximale Effizienz, Zuverlässigkeit und Präzision – optimal abgestimmt auf Ihre Anforderungen.

KOMPLETT UMSETZBAR MIT BEST CHOICE-PRODUKTEN

Perfekt abgestimmt: Alle Komponenten sind speziell auf diese Anwendung zugeschnitten.
Schnelle Verfügbarkeit: Durch optimierte Lagerhaltung erhalten Sie Ihre Produkte sofort – ohne Wartezeiten.
Effizient und einfach: Plug & Play spart Zeit, reduziert Fehler und vereinfacht die Installation.

KONFIGURIERBAR IM BUILDING SOLUTIONS KONFIGURATOR

Nutzen Sie den Building Solutions Configurator, um Ihre Elektroinstallation schnell, präzise und individuell zu planen – basierend auf den bewährten Produkten des Best Choice-Programms. Ob vorkonfigurierte Optionen oder maßgeschneiderte Lösungen, der Configurator bietet Ihnen maximale Flexibilität und Effizienz für Ihre Anwendung.

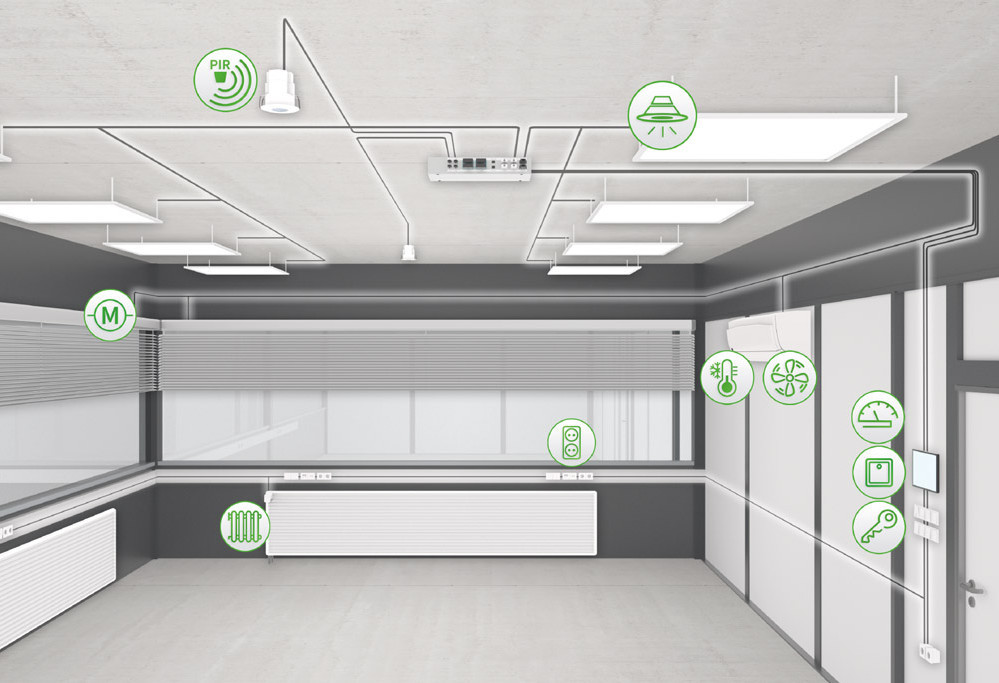

NETZ- UND ARBEITSPLATZVERSORGUNG IM GESAMTSYSTEM

Mit dem gleichen System realisieren Sie nicht nur Bodentankverkabelung, sondern die komplette Energie- und Infrastruktur für moderne Arbeitsplätze – flexibel, skalierbar und durchgängig geplant.
