FLACHLEITUNGSSYSTEME

FLACHLEITUNG FÜR DEN INDOOR EINSATZ -
GESIS® NRG

Das Flachleitungssystem gesis® NRG vereint alle Vorteile der modernen und dezentralen Elektroinstallation.

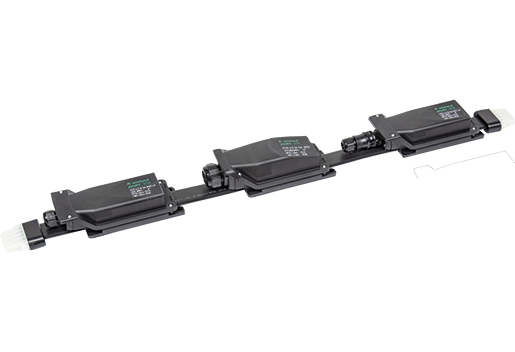

DIE FLEXIBLE STROMSCHIENE

gesis® NRG ermöglicht Ihnen ein einfaches Setzen und Entfernen von Abgängen ohne Durchtrennen und Abisolieren der Leitung.
Die Verlegung erfolgt flexibel und platzsparend.

Das Flachleitungssystem vereinfacht somit die Installation und Planung und garantiert neben der reinen Energieverteilung auch die kombinierte Verteilung von Energie und Daten (KNX, SMI, DALI) in Gebäuden.

Mit gesis® NRG bietet Ihnen Wieland eine Top-Lösung für die strukturierte und schnelle Elektroinstallation. Steckbare Abgänge bieten einen fließenden Übergang zur Welt von gesis® CLASSIC – mit allen Vorteilen der steckbaren Elektroinstallation.

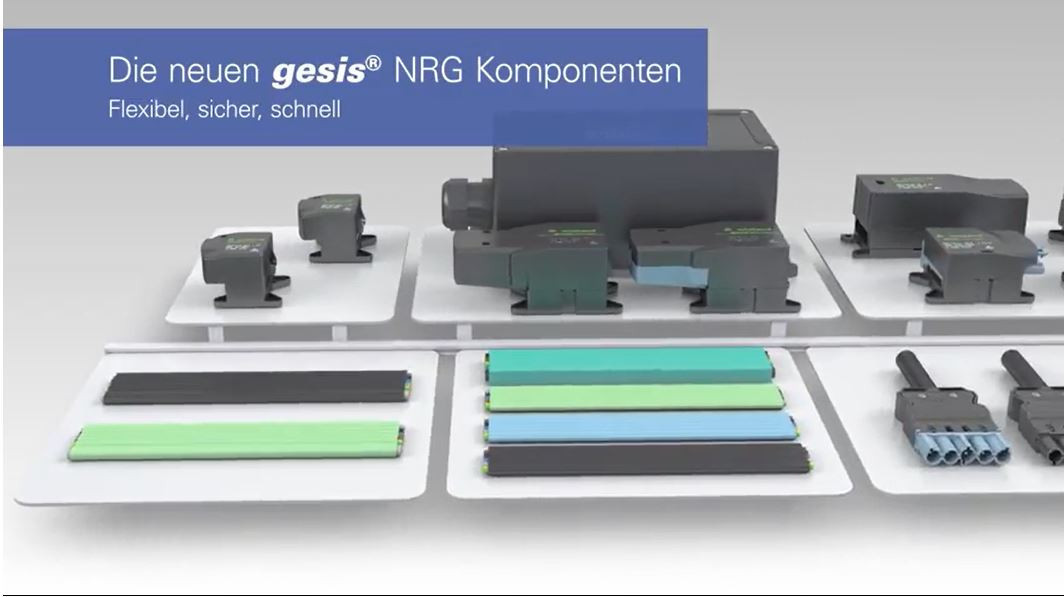

Gesis NRG Video

DIE ANWENDUNGSGEBIETE DES GESIS® NRG SYSTEMS

Dezentrale Gebäudeautomation

Mit der 7-poligen gesis® NRG Flachleitung kann die Energie- und Signalversorgung mit einer Leitung bis ins Feld geführt werden.
Durch unsere direkt steckbaren gesis® Installationsstecksysteme erfolgt die Verteilung zum Verbraucher. Das führt zu einer strukturierten Installation, die einfach angepasst und erweitert werden kann.

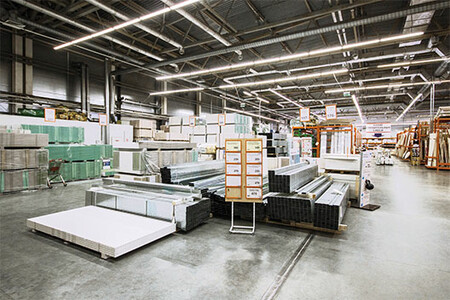

INFRASTRUKTURVERKABELUNG

Die Versorgung in der Fläche erfolgt über eine flexible Stromschiene mit hohem Aderquerschnitt. Das sorgt für eine flächendeckende Verfügbarkeit von Energie.

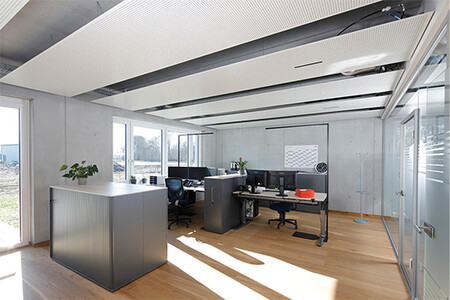

Netz- und Arbeitsplatzversorgung

Die verschiedenen Ausführungen der gesis® NRG Flachleitungen versorgen Bodentanks mit und ohne dezentraler Absicherung.
Die steckbare Elektroinstallation kann auch in Möbeln fortgesetzt werden. Das erzeugt klare Schnittstellen und schafft Sicherheit.

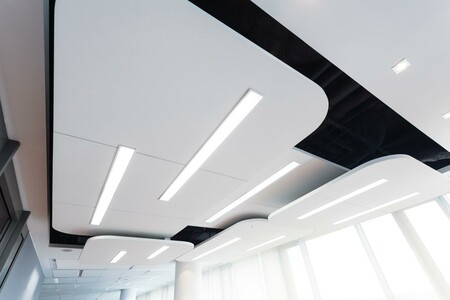

BELEUCHTUNGSVERSORGUNG

Durch die flächendeckende Versorgung der Bürobereiche mit Netz und DALI-Signal können Änderungen oder Erweiterungen ohne Aufwand realisiert werden.

VORTEILE DER FLACHLEITUNGEN

SCHNELLE INSTALLATION
MIT GESIS® NRG

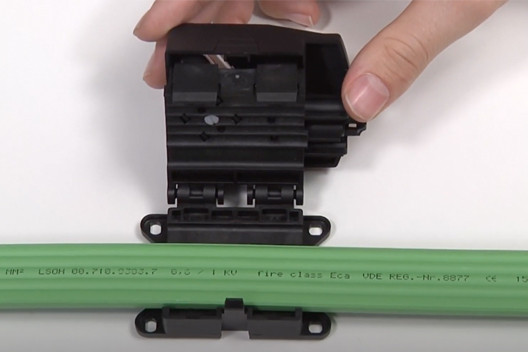

Bei der Installation von gesis® NRG Produkten ist durch die eingesetzte Piercing-Technologie kein Absetzen, Abmanteln oder Abisolieren notwendig.

gesis® NRG ERMÖGLICHT EINE
EINFACHE PLANUNG

Durch die übersichtliche Installation und freie Phasenwahl mittels unseres Adapters kann Ihre Installation schnell und einfach geplant werden.

Einfache Erweiterung der bestehenden Installation

Das installierte gesis® NRG System kann jederzeit erweitert oder versetzt werden.

SMART INSTALLATION

Gesis® NRG unterstützt die smarte Installation durch klare Strukturen, zum Beispiel durch die farbig getrennte Verkabelung von Normalnetz und EDV-Netz. Zudem besteht die Möglichkeit zur dezentralen Infrastrukturverkabelung.

ABSOLUT FLEXIBEL

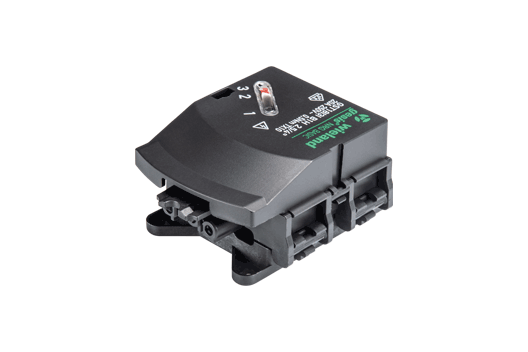

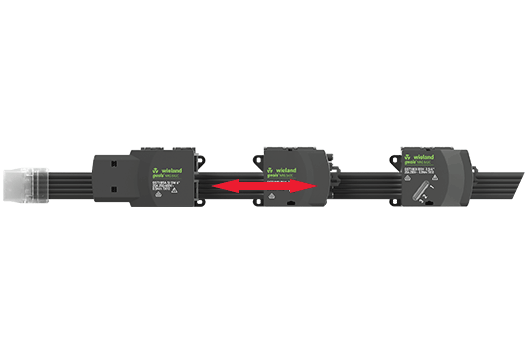

Die Adapter für Einspeisung und Abgriff können frei wählbar an beliebiger Position entlang der Flachleitung positioniert werden.

SCHNELL, EINFACH UND FLEXIBEL

ROBUST UND PRAXISNAH

  • Geringe Anzahl verschiedener Komponenten
  • Adapter und Einspeisungen kompakt und robust
  • Einfache und schnelle Installation
  • Kontaktierung zur Flachleitung mittels IDC (kein Abmanteln und Abisolieren notwendig)
  • Erfüllung aller Anforderungen der festen Installation

RESSOURCENSCHONEND

  • Schnelle Planung und Installation
  • Reduzierung des Leitungsgutes (Kupfer und Kunststoffe)
  • Kurze Anschlussleitungen für die Endverbraucher
  • Energieeinsparung durch Drehstromverkabelung

EINFACH KOMBINIERBAR, DURCHGÄNGIG IM SYSTEM

  • Die Abgangsadapter des Systems gesis® NRG 5G10 können direkt kundenindividuelle und objektspezifische Systemverteiler speisen. Diese dienen zur Absicherung und Unterverteilung.

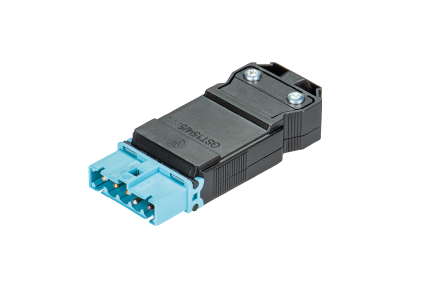

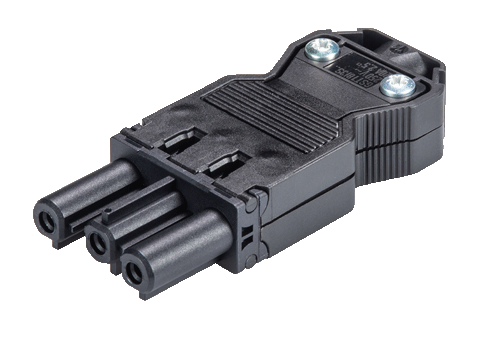

  • Die Abgangsadapter des Systems gesis® NRG 5G2,5/4 sind alle direkt steckbar ausgeführt. Es kann nach Verlassen der Flachleitung direkt zu gesis® CLASSIC übergegangen werden, um die Elektroinstallation bis zu allen Verbrauchern zu führen.

KONVENTIONELL VS. GESIS® NRG

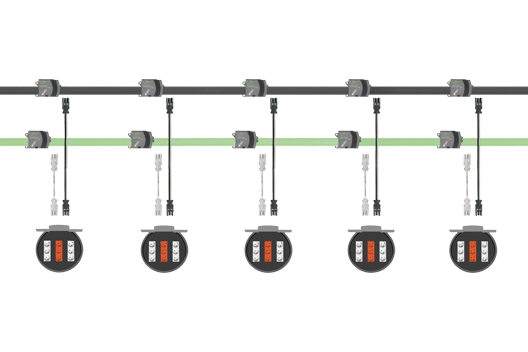

Unser gesis® NRG Flachleitungssystem überzeugt neben der Flexibilität auch durch Schonung der Ressourcen und Reduzierung der Brandlast im Gebäude. Bei einer Versorgung von 18 Bodentanks, wie in der folgenden Aufstellung beschrieben, spart eine Versorgung mit unserer gesis® NRG Flachleitung, neben der Reduzierung der Leitungsverluste und der Brandlast, bis zu 66% des zu verwendenden Kupfers ein.


Konventionelle Verkabelung
gesis® NRG
Gesamt zu verlegende Kabellänge
620 m NYM 3G2,5mm250 m gesis® NRG Flachleitung 5G4 mm2
72 m gesis® Classic Anschlussleitungen 3G2,5 mm2
Brandlast
ca. 360 kWhca. 150 kWh
Gesamtkupfergewicht
ca. 45 kgca. 15 kg

Flexible, Sichere und einfache Flachleitungskonfiguration?

Jetzt tutorials ansehen

TECHNISCHE DATEN

gesis® NRG 5G2,5/4
Bemessungsspannung250 / 400 V
Bemessungsstrom der Leitung20 A
Polzahl Leitungwahlweise 5-/5+2-polig
Bemessungsquerschnitt wahlweise 2,5 / 4 mm²
AußenmantelPVC oder halogenfrei
KupferleiterBlank, feindrähtig
Systemkomponenten Flachleitungen, Abgriffe, Einspeisungen und Zubehör
Polzahl Abgangsadapter2-/3-/5-polig
AnschlusstechnikIsolationsdurchdringende Kontaktierungstechnik (kein Abmanteln und Abisolieren nötig)
Ausführung Buswahlweise geschirmt / ungeschirmt
Bemessungsspannung Busungeschirmt 250 V, geschirmt 50 V
Bemessungsstrom Busungeschirmt 6 A, geschirmt 3 A
Nennquerschnitt Bus1,5 mm²
Leistungserklärung nach BauPVOListe anzeigen
gesis® NRG 5G10
Bemessungsspannung250/400 V
Bemessungsstrom Leitung50 A
Polzahl Leitung5-polig
Bemessungsstrom Adapter 32 A
AnschlusstechnikIsolationsdurchdringende Kontaktierungstechnik
(kein Abmanteln und Abisolieren nötig)
AußenmantelPVC oder halogenfrei
KupferleiterBlank, feindrähtig
Systemkomponenten Flachleitungen, Einspeisungen, Abgangsadapter, Zubehör
Leistungserklärung nach BauPVOListe anzeigen

DOWNLOADS

gesis® NRG Anwendungen - Broschüre

0663.0 | 8 MB

gesis® Indoor - Katalog

0670.0 | 21 MB

HALLO LICHT - Broschüre

0429.0 | 7 MB

HALLO GEBÄUDE - Innovative Energie- und Signalverteilung - Broschüre

0431.0 | 13 MB

Ausschreibungstext gesis® NRG - Flachleitungssystem (GAEB)

10 KB

Ausschreibungstext gesis® NRG - Flachleitungssystem

56 KB

KONFIGURIEREN SIE IHRE INDIVIDUELLE LÖSUNG
MIT UNSERER PLANUNGSsoftWARE
 GESIS® PLAN
mehr erfahren
