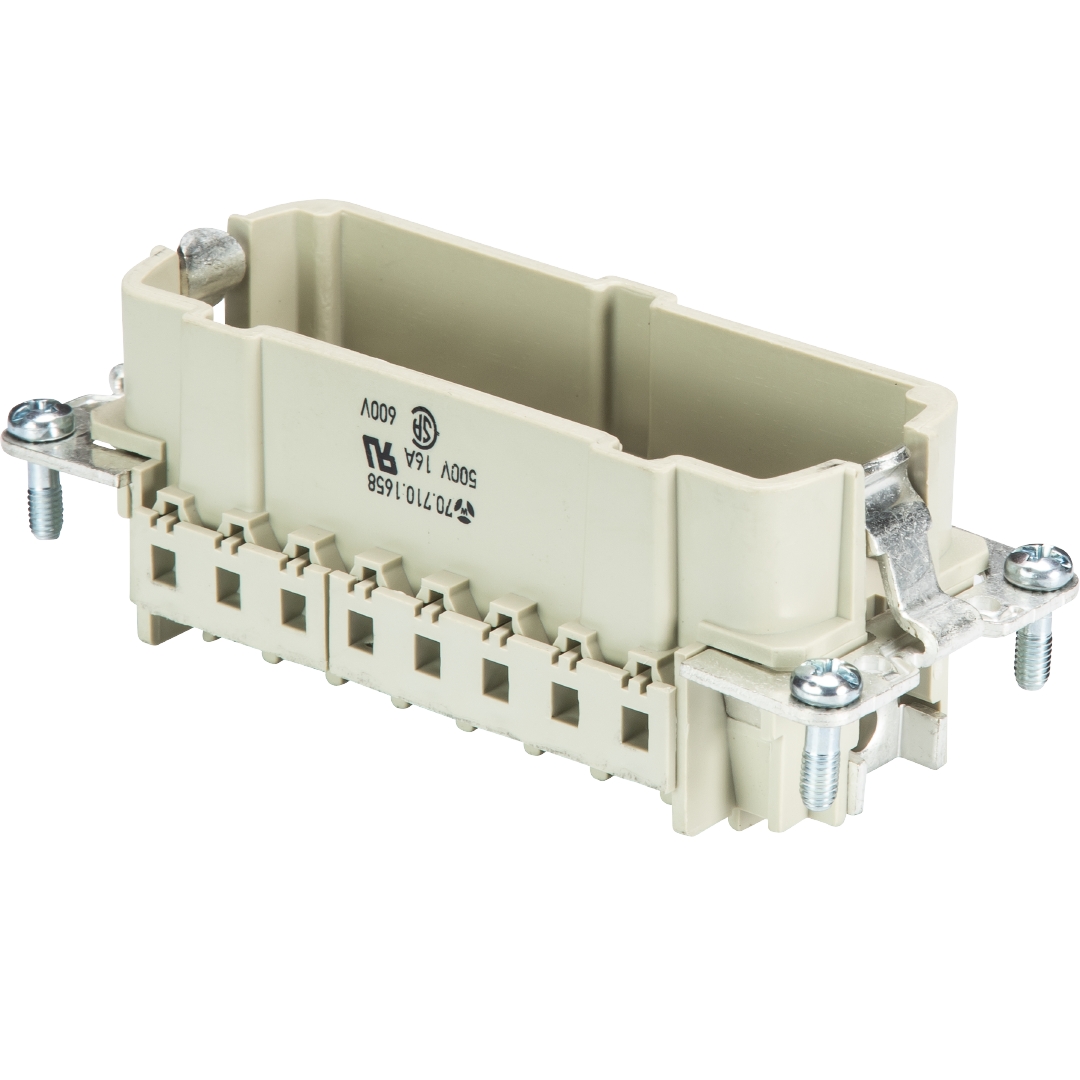

Inserto spina BAS STC 16 50

Numero articolo 70.710.1658.0

Male insert revos basic, 16-poles, rated current: 16A, rated voltage: 500V, with tin-plated contacts

Panoramica

Dati tecnici

Accessori

Compatibile con

Download

Dati commerciali

Codice	70.710.1658.0
Descrizione dell'articolo	Inserto spina BAS STC 16 50
EAN	4015573223776
Quantità minima d’ordine	10
Paese d'origine	DE
Numero di tariffa doganale	85366990

Dimensioni dell'imballaggio

Lunghezza imballato	182 mm
Larghezza imballata	175 mm
Altezza imballata	38 mm
Peso lordo imballato	535 g
Volume confezionato	1210 ccm
Peso netto parte singola	47.82 g
Volume della parte individuale	121 ccm
Imballo	cartone
quantità di imballaggi	10 pezzo/pezzi

certificati / omologazioni

Generale

Esecuzione	Inserto pin
Dimensione (secondo DIN 43880)	16
Classe di infiammabilità del materiale isolante secondo UL94	V0
Colore	grigio
Cicli di accoppiamento	200
Grado di inquinamento	3
Adatto per montaggio modulare	No
Range di temperatura di esercizio minima	-40 °C
Range di temperatura di esercizio massima	120 °C

Dati di connessione

Tipo di attacco	Crimpare
Numero di poli	16
PIù contatti di commutazione	0
Numero di poli per corrente nominale 2	0
Numero di poli per corrente nominale 3	0
Numero totale di poli senza contatto terra	16
Con protezione filo	No
Contatto di protezione	sì

Dati tecnici UL/CSA

Tensione nominale sec. UL/CSA	600 V
Corrente nominale sec. UL	16 A
Corrente nominale sec. CSA	16 A
Sezione minima conduttore filo flessibile	0.5 mm²
Sezione massima conduttore filo flessibile	4 mm²
Sezione conduttore filo flessibile AWG	20-12 AWG

Esecuzione

Con custodia	No

Contatti

Materiale del contatto	Vedi contatti
Superficie	Vedi contatti
Resistenza di contatto	1.5 mOhm
Lunghezza di spelatura	7 mm

Viti tipo/coppia di serraggio raccomandata

Viti di fissaggio	H1/0,5-0,7 Nm
Viti di terra	H2/1,2-1,6 Nm

Dati tecnici DIN EN 61984

Tensione nominale	500 V
Tensione nominale a PE	500 V
Corrente nominale	16 A
Tensione nominale di tenuta	6 kV

Classificazione

ETIM 5.0	Inserto per connettori industriali
ECLASS 8.1	Inserto per connettori industriali
ETIM 4.0	Inserto per connettori industriali
ETIM 3.0	Inserto per connettori di potenza
ETIM 6.0	EC000438
ETIM 7.0	EC000438
ECLASS 11	27440205
ETIM 8.0	EC000438
ETIM 9.0	EC000438

Conformità del prodotto

ROHS conformity status	Conforme
REACH-SVHC conformity status	Conforme
