EFFIZIENTE Ladeinfrastruktur mit
der Burkhalter Group und podis®
Wie Burkhalter Management AG mit Wieland Electric AG die Zukunft der Elektromobilität gestaltet
DIE HERAUSFORDERUNG:
EFFIZIENTE ENERGIEVERTEILUNG FÜR MODERNE LADEINFRASTRUKTUREN
Mit dem steigenden Bedarf an Elektromobilität wächst auch die Notwendigkeit, leistungsfähige Ladeinfrastrukturen in Wohnanlagen, Bürogebäuden und Parkhäusern zu realisieren. Doch gerade in bestehenden Tiefgaragen stoßen klassische Verkabelungsmethoden an ihre Grenzen.
Daniel Ruf, Projektleiter bei Burkhalter Management AG, kennt diese Herausforderungen aus erster Hand.
Sein Unternehmen ist schweizweit für große Liegenschaftsbesitzer tätig und installiert Ladeinfrastrukturen, oft in engen, schwer zugänglichen Tiefgaragen.
„Wir sind angewiesen auf ein System, das mit wenig Aufwand und fehlerfrei installiert werden kann. Klassische Verkabelungsmethoden würden bei unserem Geschäftsmodell gar nicht mehr funktionieren.“
Daniel Ruf, Projektleiter bei Burkhalter Management AG
DIE GRÖSSTEN PROBLEME
BEI DER HERKÖMMLICHEN INSTALLATION:
- Hoher Material- und Zeitaufwand durch lange Kabelwege
- Begrenzte Platzverhältnisse in den Hauptverteilungen und Kabeltrassen
- Erschwerte Nachrüstung für zukünftige Erweiterungen
Um diese Herausforderungen zu meistern, suchte Burkhalter Management AG nach einer effizienten, platzsparenden und flexiblen Lösung für die Ladeinfrastruktur der Siedlungsgenossenschaft Eigengrund am Letzigraben in Zürich

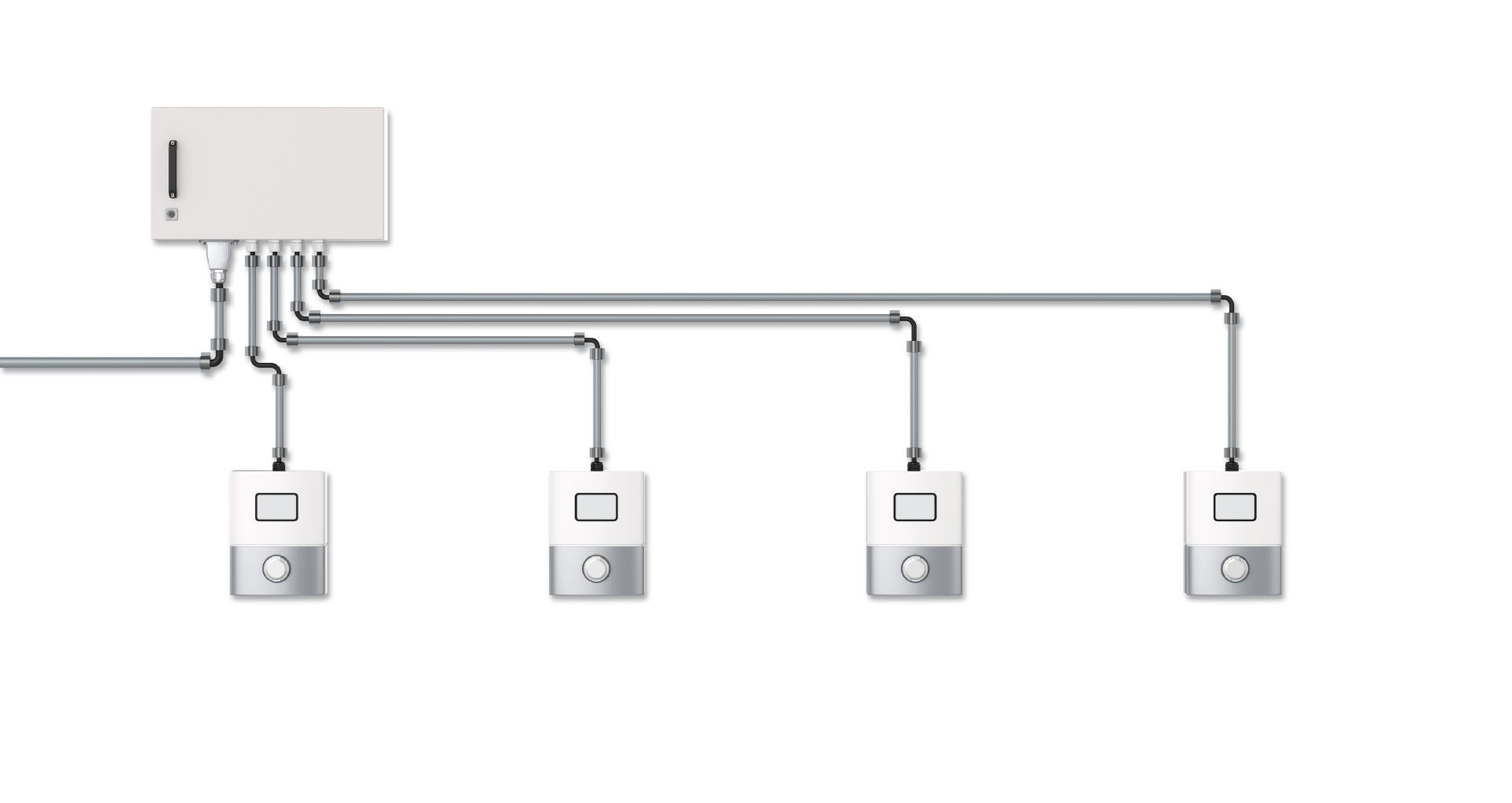

KLASSISCHE INSTALLATION

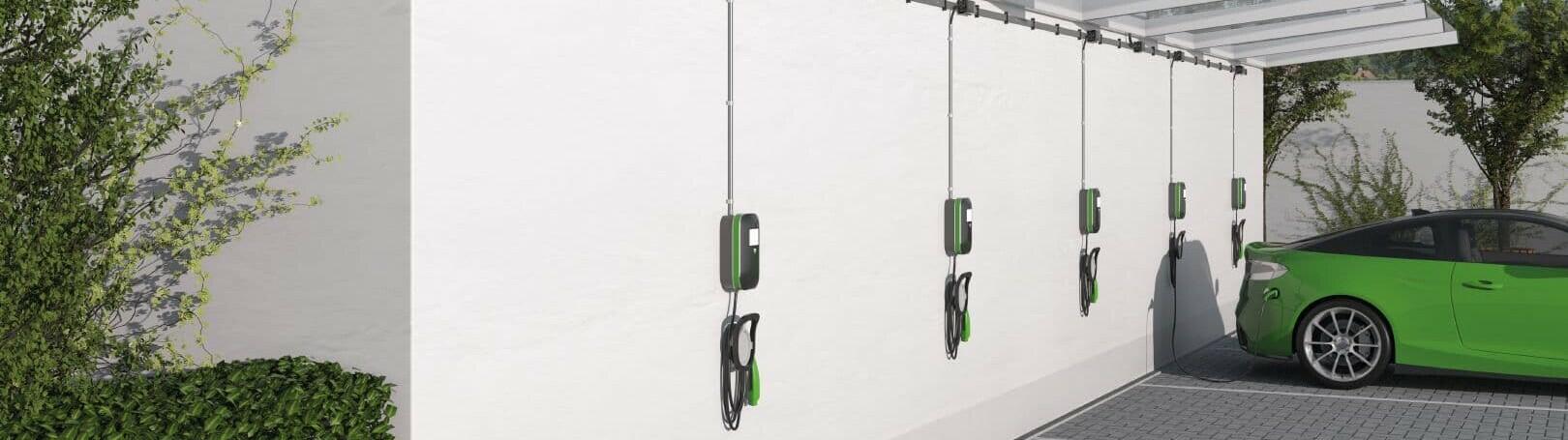

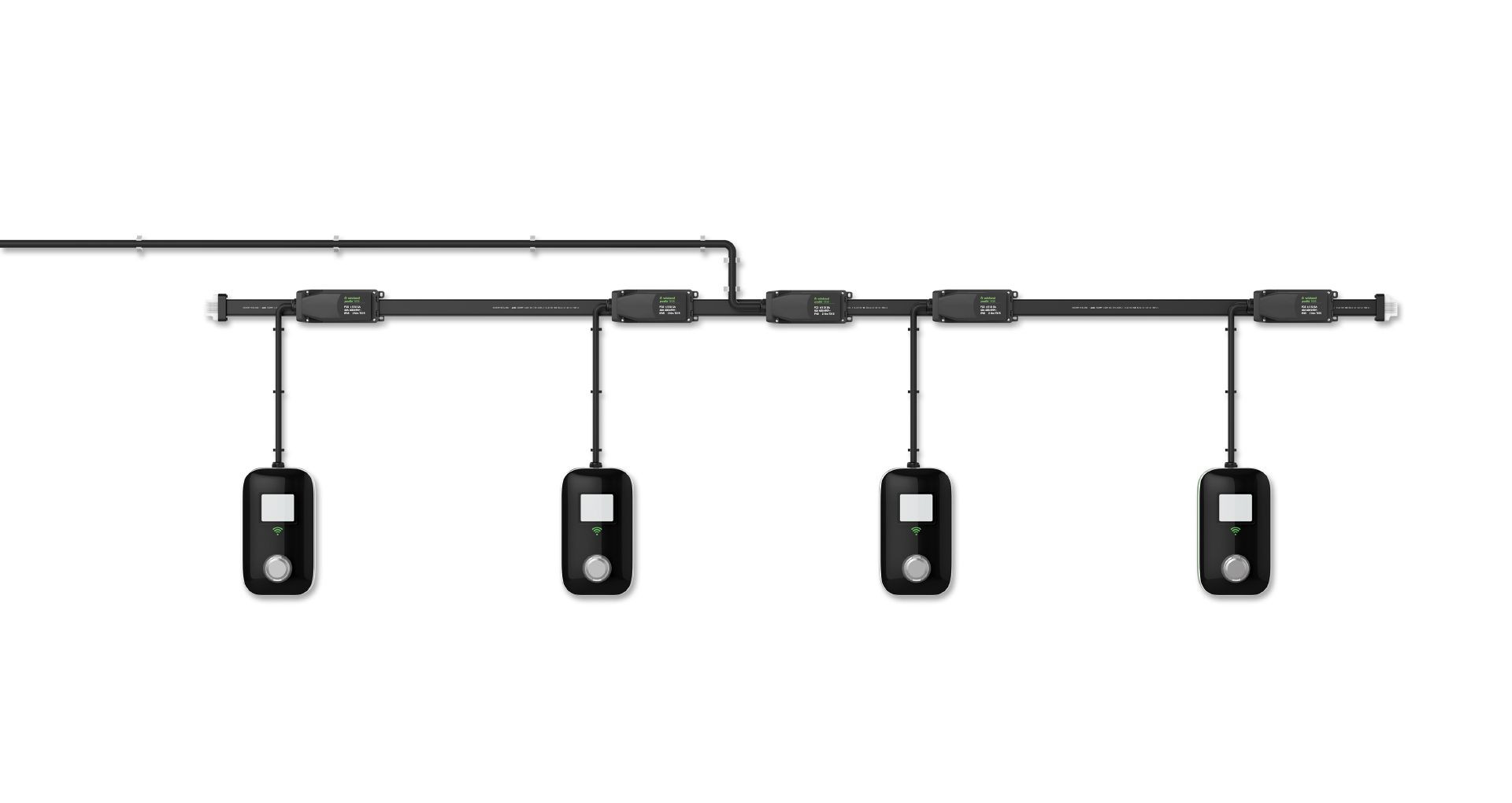

DEZENTRALE STECKBARE INSTALLATION
DIE UMSETZUNG:
INNOVATIVE INSTALLATION MIT DEM
WIELAND-FLACHKABELSYSTEM
Um eine zukunftssichere und wirtschaftliche Lösung zu gewährleisten, entschied sich Burkhalter für das Flachkabelsystem von Wieland Electric AG. Die busförmige Verkabelung reduzierte die Anzahl der benötigten Kabel erheblich und machte die Installation deutlich einfacher.

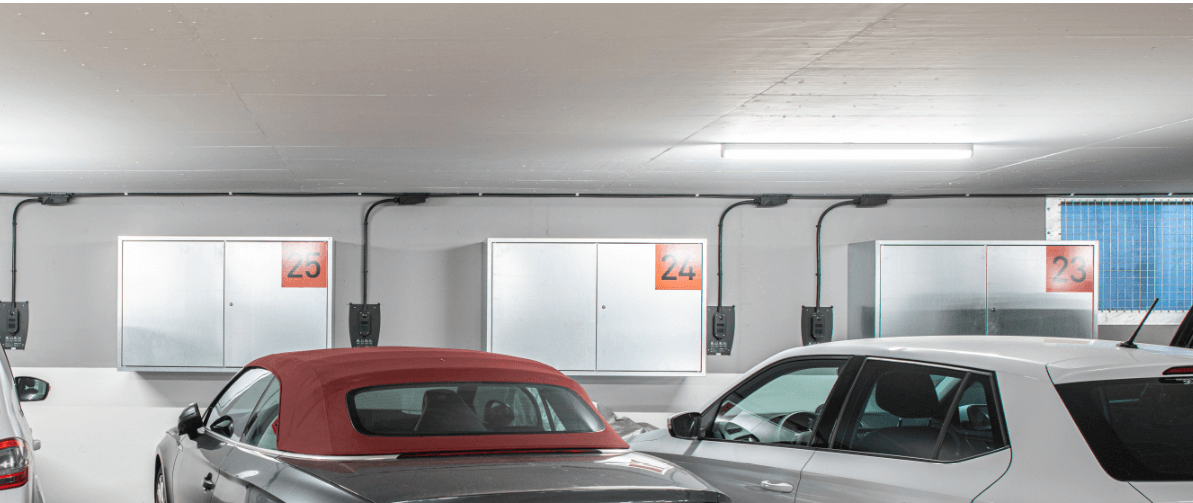

✔️ 90 Parkplätze wurden mit dem Flachkabelsystem vorbereitet
✔️ Weniger Kabel von der Hauptverteilung notwendig
✔️ Minimierung der Sicherungselemente – reduzierte FI-Schalter und Sicherungen
✔️ Platzsparende Installation – ideal für enge Trassen
„Stellen wir uns vor, wir realisieren 90 Ladestationen in einer Tiefgarage und
wollen das mit konventionellen Kabeln und Anschlussdosen tun...
Das wäre an vielen Orten ein abenteuerliches Unterfangen.“
– Daniel Ruf, Burkhalter Management AG
GERADE BEI NACHRÜSTUNGEN ERWEIST SICH DAS PODIS® FLACHLEITUNGSSYSTEM ALS BESONDERS VORTEILHAFT:
Dank der flexiblen Struktur konnten Leitungen effizient integriert und zukünftige Erweiterungen bereits eingeplant werden.
DIE LÖSUNG: WIELAND-FLACHKABELSYSTEM
– EFFIZIENT,
FLEXIBEL UND ZUKUNFTSSICHER

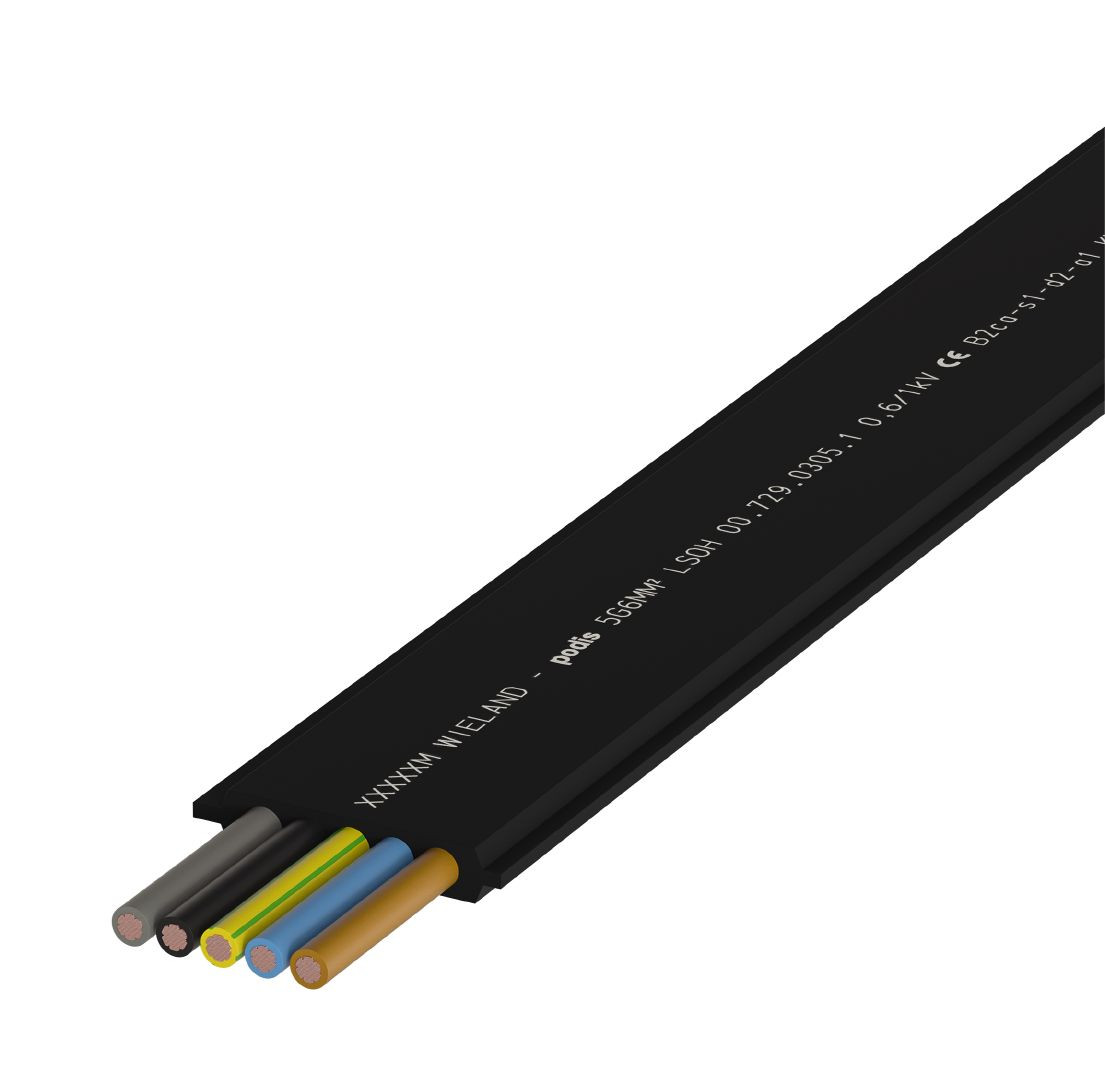

FLACHLEITUNG 5G16 BELASTBAR BIS 63 A
| Bemessungsspannung | 690 V |
| Bemessungsstrom | 63 A |
| Anschlussquerschnitt | 16 mm² |
| Polzahl | 5 |
| Schlagfestigkeit | IK 10 |
| BPVO Klasse | B2ca-s1a,d1 |

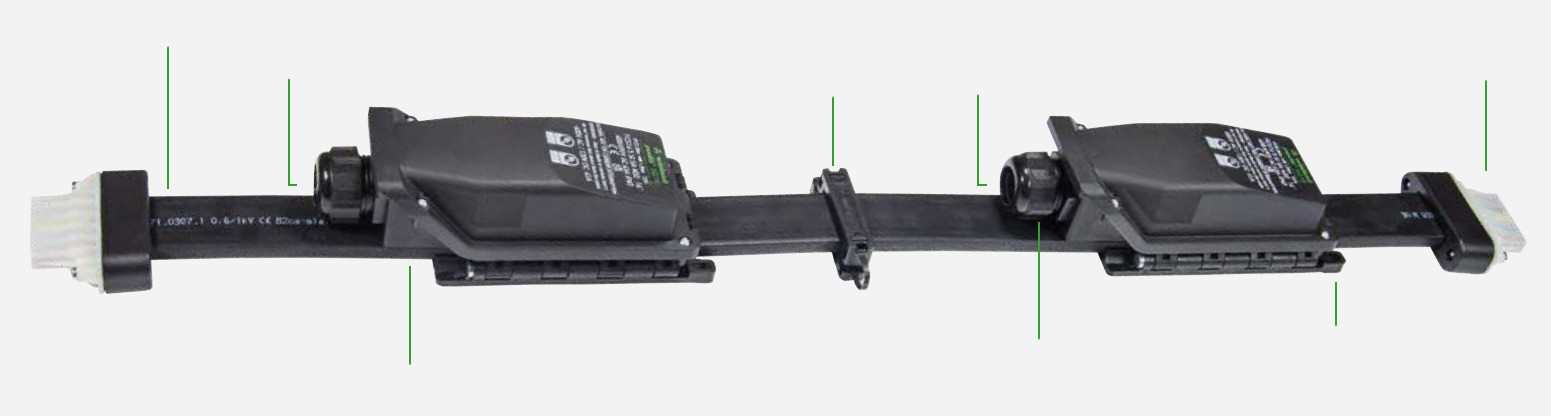

EINSPEISUNG IN DIE FLACHLEITUNG

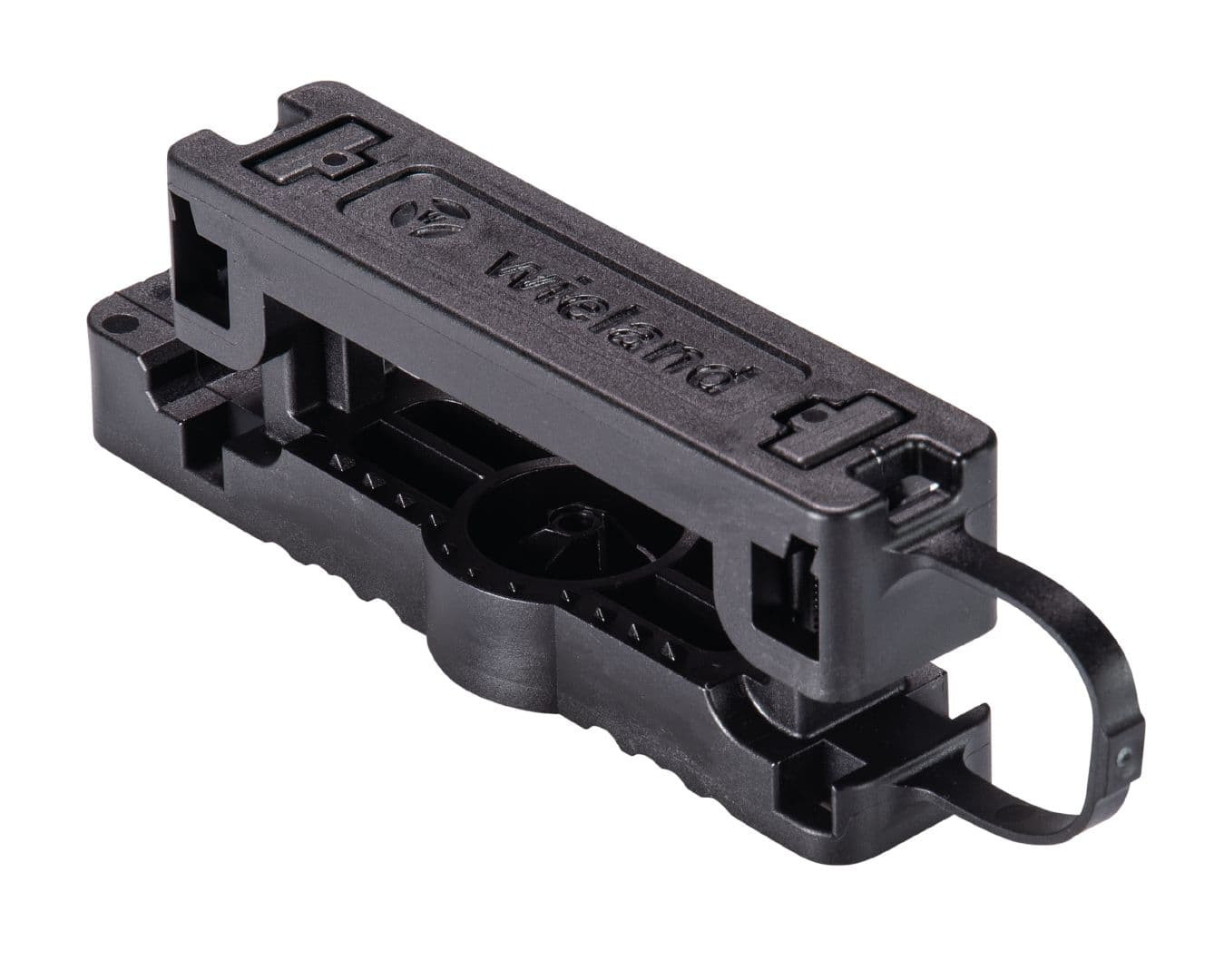

BEFESTIGUNGSSCHELLE
- Bei Wand und Deckenmontage je 80 cm ein Befestigungspunkt.
- Zum schrauben oder als Nagelvariante mit Bolzenschussgerät erhältlich.

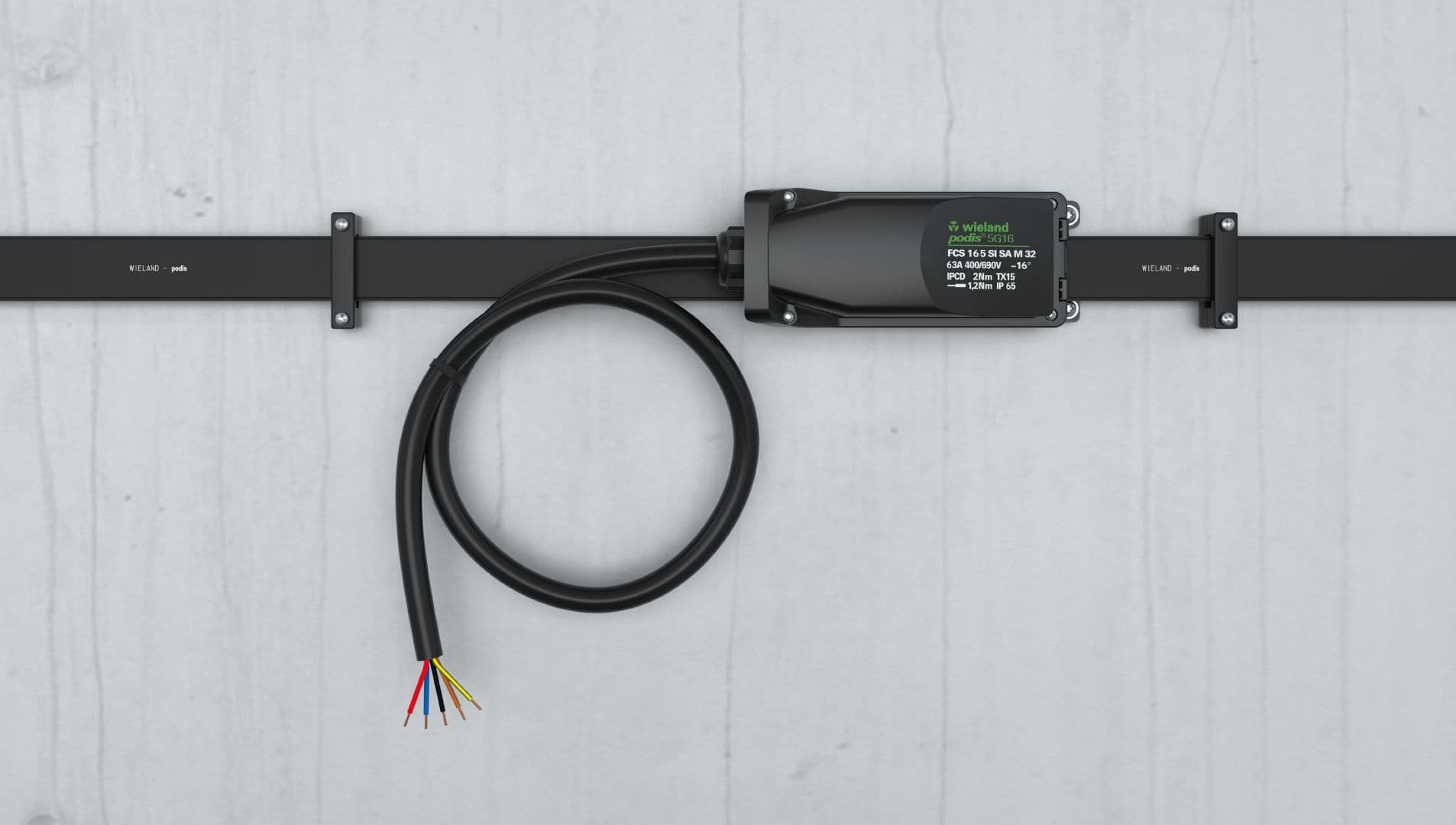

ALS ABGANG ZUR LADESTATION

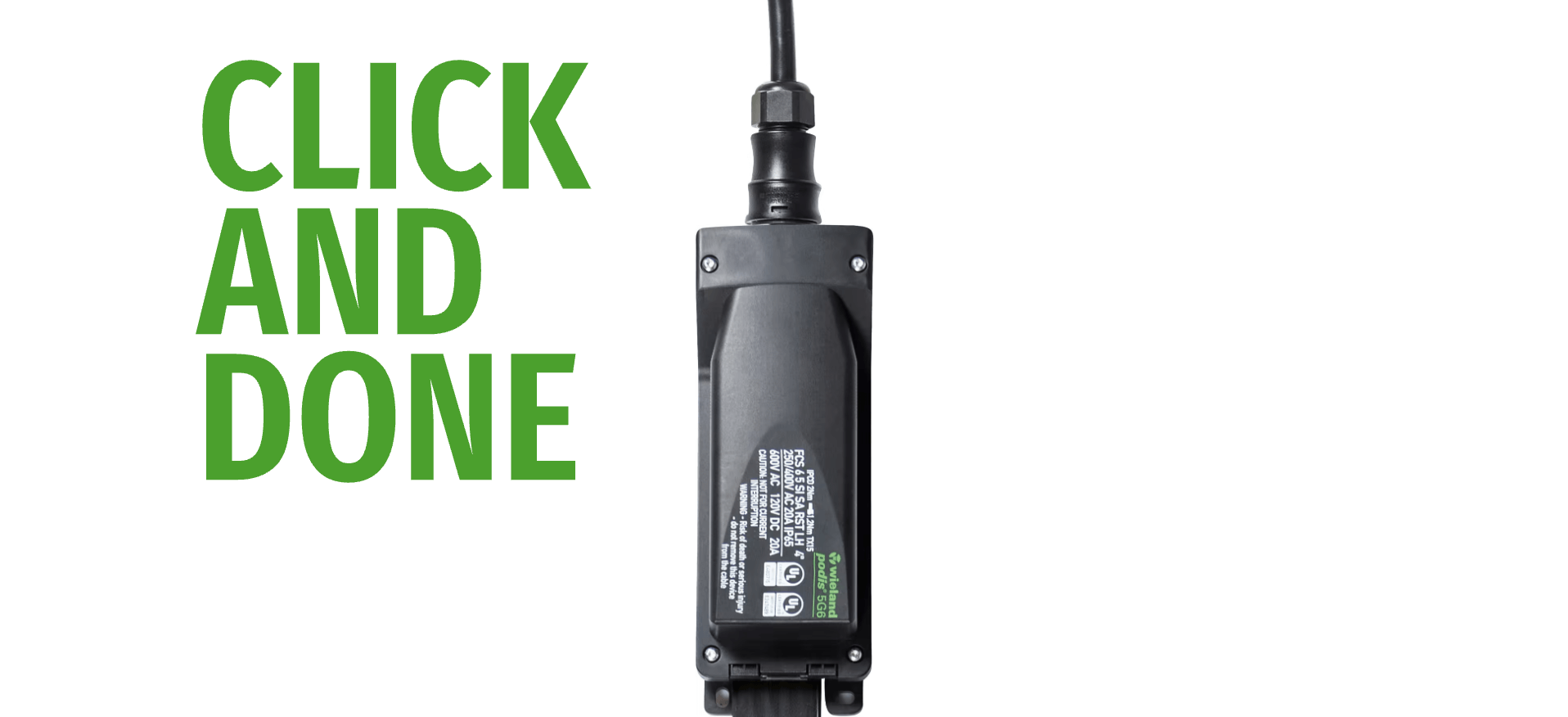

INSTALLATION MIT STECKBAREN SYSTEM: ANSCHLUSSLEITUNG RST25
H05Z1Z1- 5G6 Leitung konfektioniert mit
RST® Steckverbinder und offenem Ende.
LEITUNGSENDSTÜCK FÜR DEN ERHALT DES IP SCHUTZES.

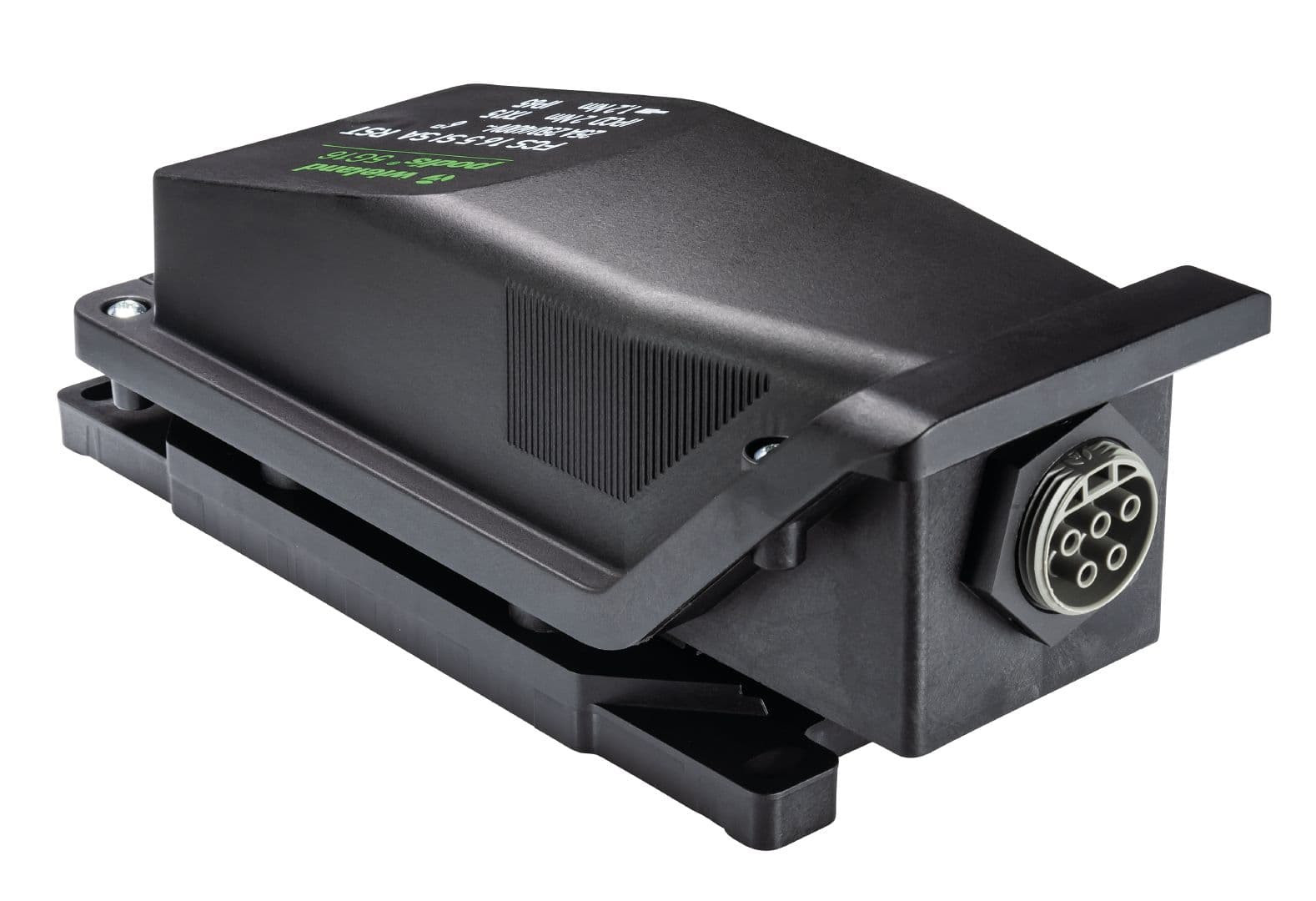

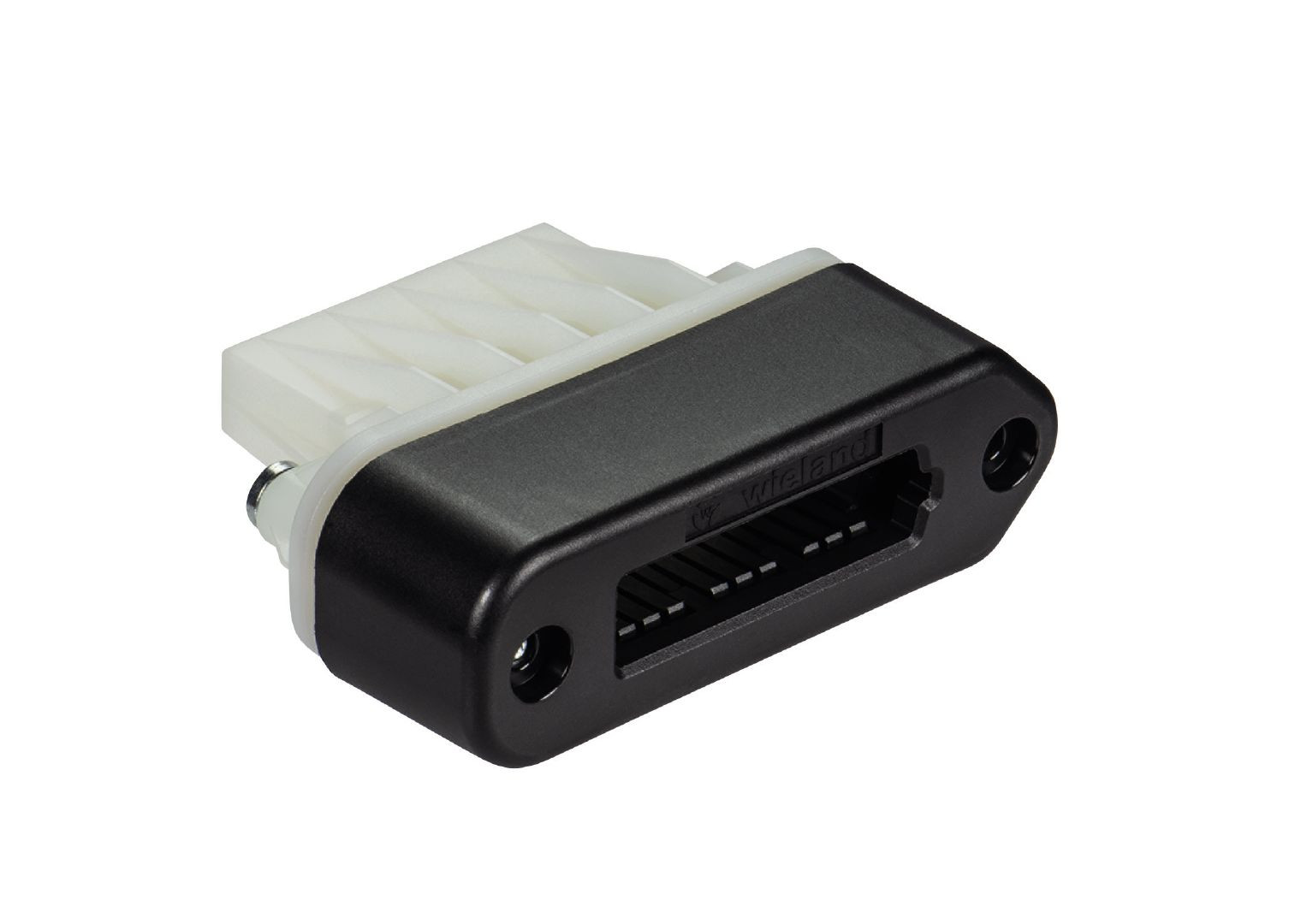

ANSCHLUSSMODUL
RST25
INSTALLATION MIT STECKBAREN SYSTEM:
mit Integriertem steckbaren Anschluss zum 5-poligen RST® System
| Als Abgang in die Flachleitung – Steckbar RST 25 | |
| Bemessungsspannung | 400 V |
| Bemessungsstrom * | 32 A (max. 28°C) |
| Anschlussquerschnitt | 6 mm² vorverdrahtet |
| IP Schutzklasse | IP65 |
| Schlagfestigkeit | IK 09 |
KABELVERSCHRAUBUNG MIT GEGENMUTTER
Für den Einbau in das Anschlussmodul.

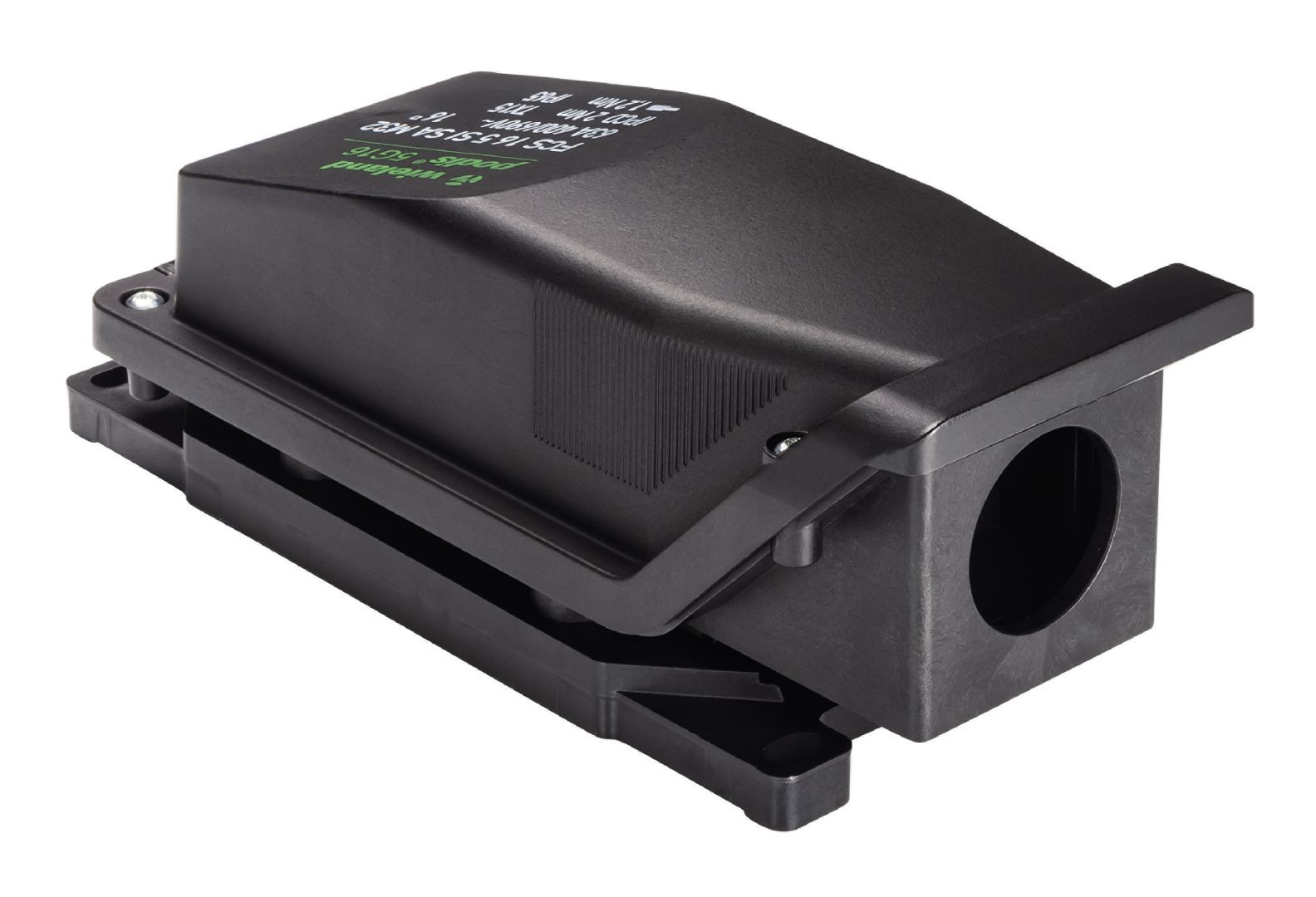

ANSCHLUSSMODUL
MIT DURCHDRINGUNGSKONTAKTEN.
INSTALLATION MIT KONVENTIONELLER VERDRAHTUNG
Für die Zuleitung in die Flachleitung bis 5G16 und als Abgang zur Ladestation einsetzbar.
Kann beliebig platziert werden.
| Zur Einspeisung in die Flachleitung als auch für den Abgriff zur Ladestation | |
|---|---|
| Bemessungsspannung | 690 V |
| Bemessungsstrom | 63 A (max. 40°C) |
| Anschlussquerschnitt | 1,5 bis 16 mm² |
| IP Schutzklasse | IP65 |
| Schlagfestigkeit | IK 09 |
PODIS® EV CHARGING – IHRE VORTEILE AUF EINEN BLICK:
→ Reduzierte Kosten und Arbeitszeit
→ Optimale Nutzung der Trassen und Hauptverteilung
nachrüstbar
→ Zukunftssichere Erweiterungs-möglichkeit
und sicher
→ Minimierung von Fehlerquellen
KONVENTIONELLE KLASSISCHE INSTALLATION
– IM ZEITVERGLEICH MIT DER –
STECKBAREN PODIS® INSTALLATION VON WIELAND
| ERSTINSTALLATION | 100 |
|---|---|
| ERWEITERUG | 100 |
| UMBAU | 100 |
| ERSTINSTALLATION | 35 |
|---|---|
| ERWEITERUG | 12 |
| UMBAU | 21 |
ERSTINSTALLATION PODIS® VS. CLASSIC
ERWEITERUNG PODIS® VS. CLASSIC
UMBAU PODIS® VS. CLASSIC
